Système de shaker à vibration de grande capacité avec une charge maximale de 300 kg et un poids de bobine mobile de 30 kg pour un test de vibration complet
Product Details
| Application: | matériel, pièces automobiles, emballage, produits ménagers | Tension: | 380V |
|---|---|---|---|
| Service après-vente fourni: | Support technique vidéo, support en ligne, ingénieurs disponibles pour entretenir les machines à l&# | Garantie: | 1 an |
| Industries applicables: | Industrie militaire, civile, électroménager, automobile, pièces détachées, électronique, aéronautiqu | Nom du produit: | système d'essai de vibration |
| Mettre en évidence |
300KN vibration Shaker System,300kg vibration de chargement Shaker System,Machine d'essai en laboratoire 300KN |
||
Product Description
2KN~300KN Force Système de secouage électroïque à haute fréquence dans les équipements de laboratoire
Spécification du modèle affichée
| Spécification du système | |||
| Modèle de système: | ES- 20 | ||
| Plage de fréquence: | 3 à 3000 | ||
| Force nominale | Sinus N | 20000 | |
| N aléatoire | 20000 | ||
| Choc N | 40000 | ||
| Accès maximal. | Sinus (m/s2) | 1000 | |
| Le nombre total de cycles est le nombre total de cycles. | 1000 | ||
| Choc ((m/s2) | 2000 | ||
| Le maximum de VEL. | Sinus (m/s2) | 1.8 | |
| Choc ((m/s2) | 1.8 | ||
| Disp maximum. | Voyage maximum mm (p-p) |
51 | |
| Coil de déplacement | 30 kg | ||
| Dimension de la bobine en mouvement | Dia 320 mm | ||
| Table verticale Taille 500 mm de diamètre: | 30 kg | ||
| Taille de table horizontale de 500 mm de diamètre: | 27 kg | ||
| Charge maximale: | 300 kg | ||
Autres sélections disponibles de shakers à vibration
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.
Paramètres techniques du tableau des vibrations horizontales (essai sur les axes X et Y):
Paramètres techniques du tableau des vibrations verticales ((Z, essais sur l'axe):

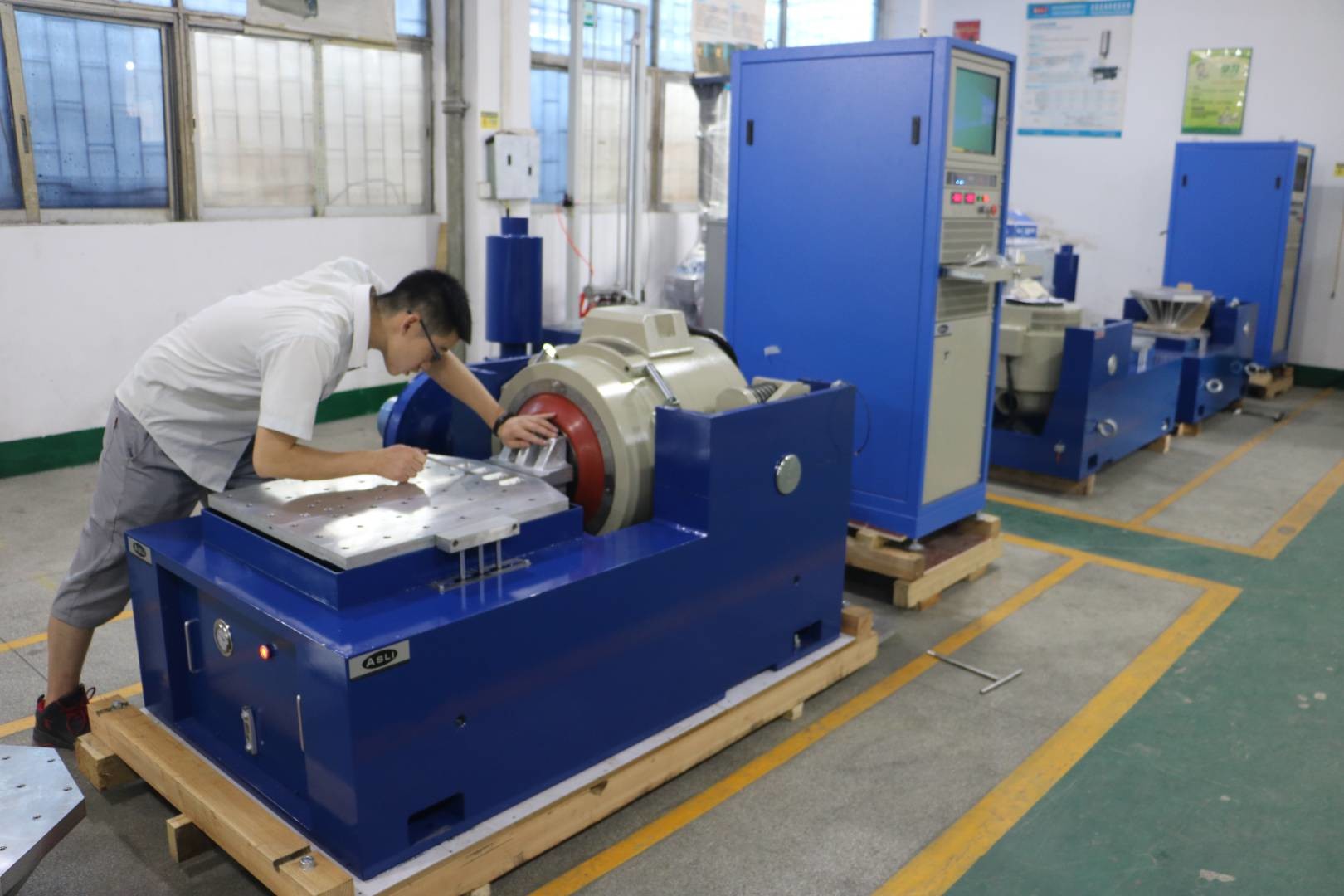

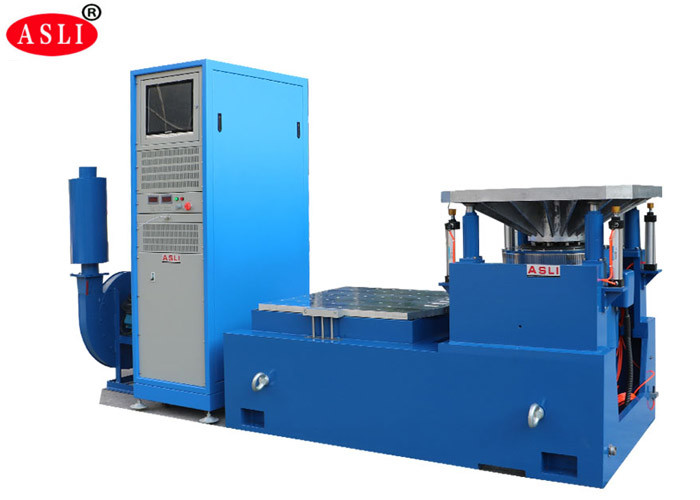

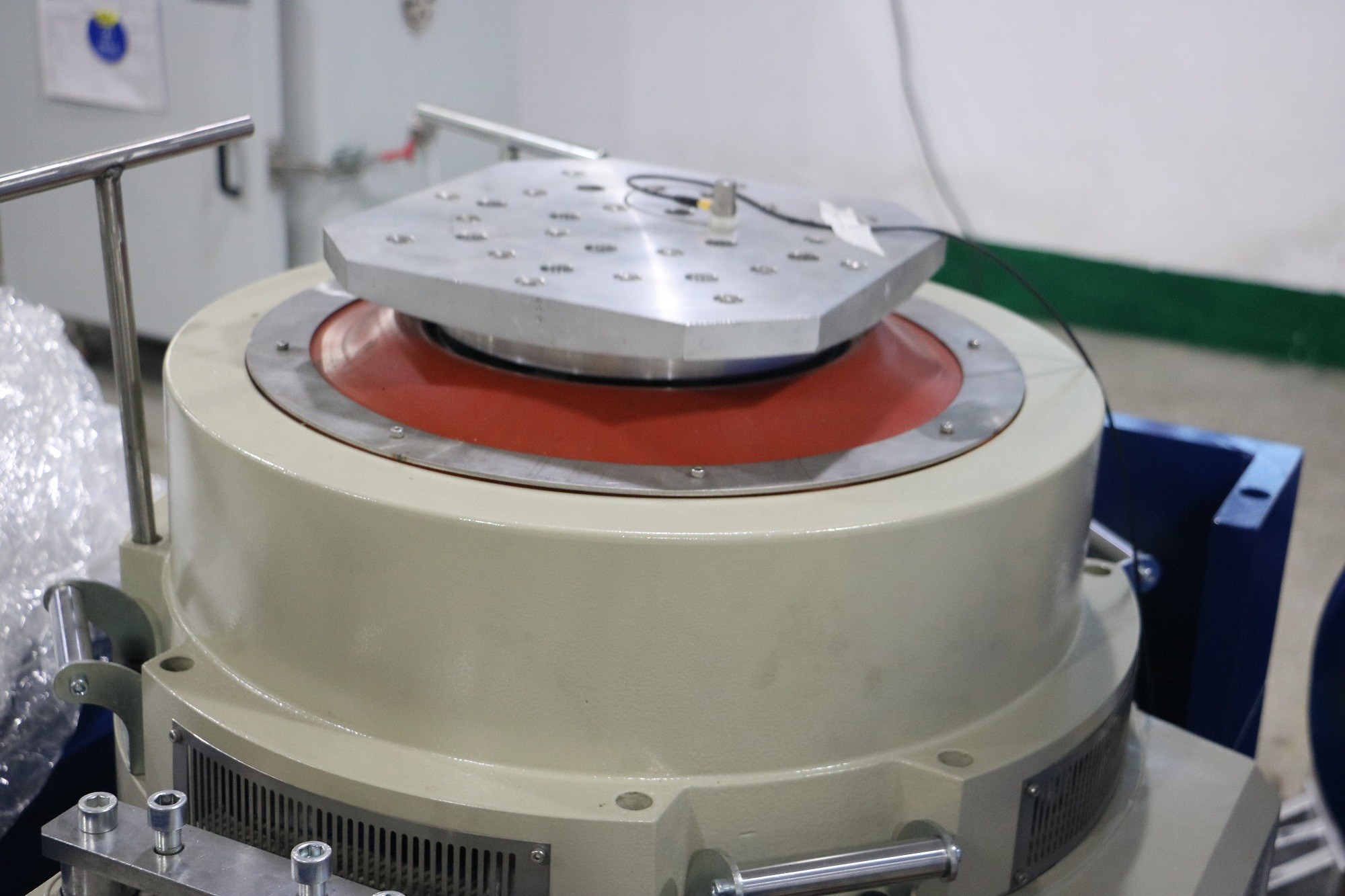

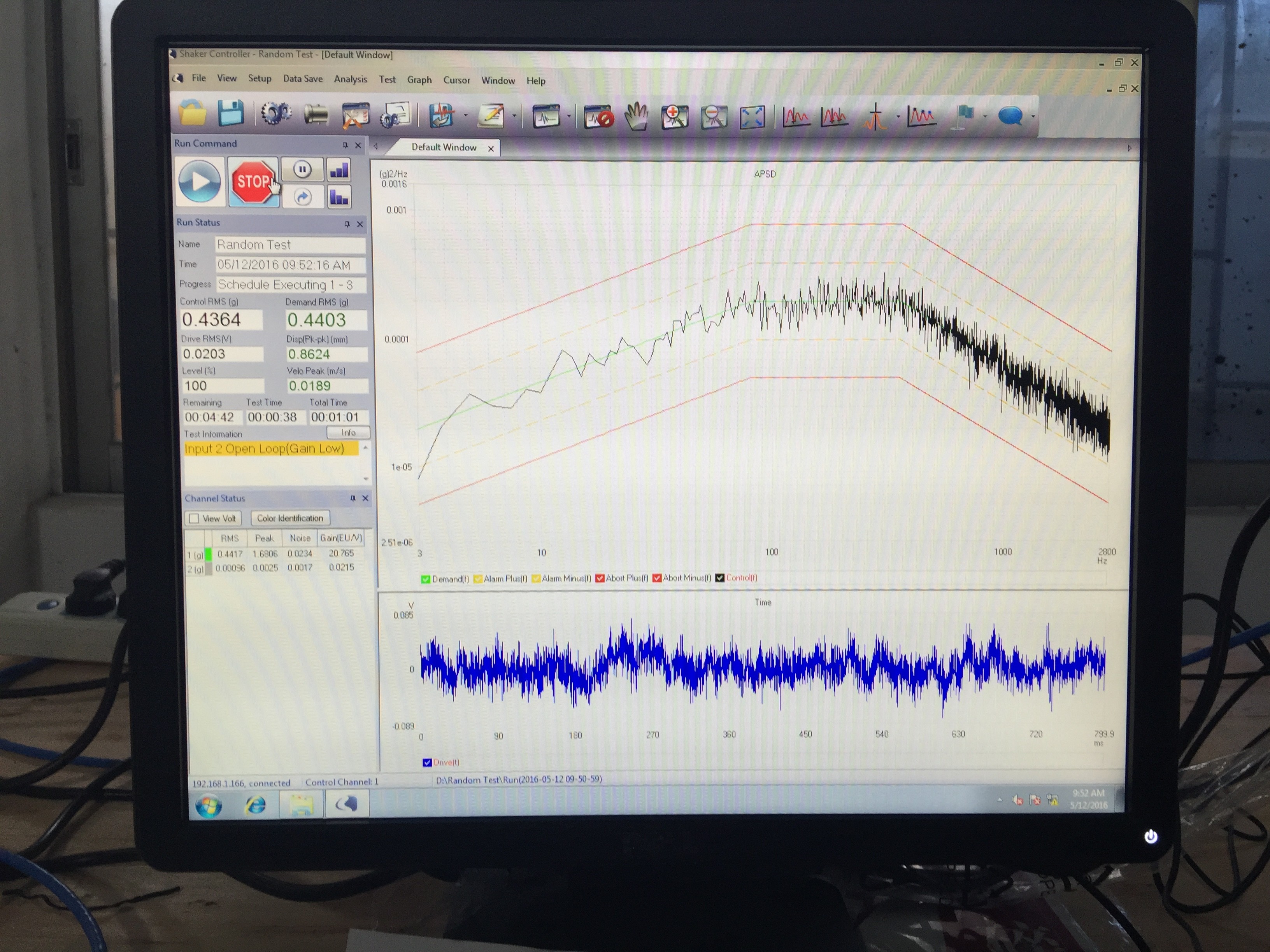

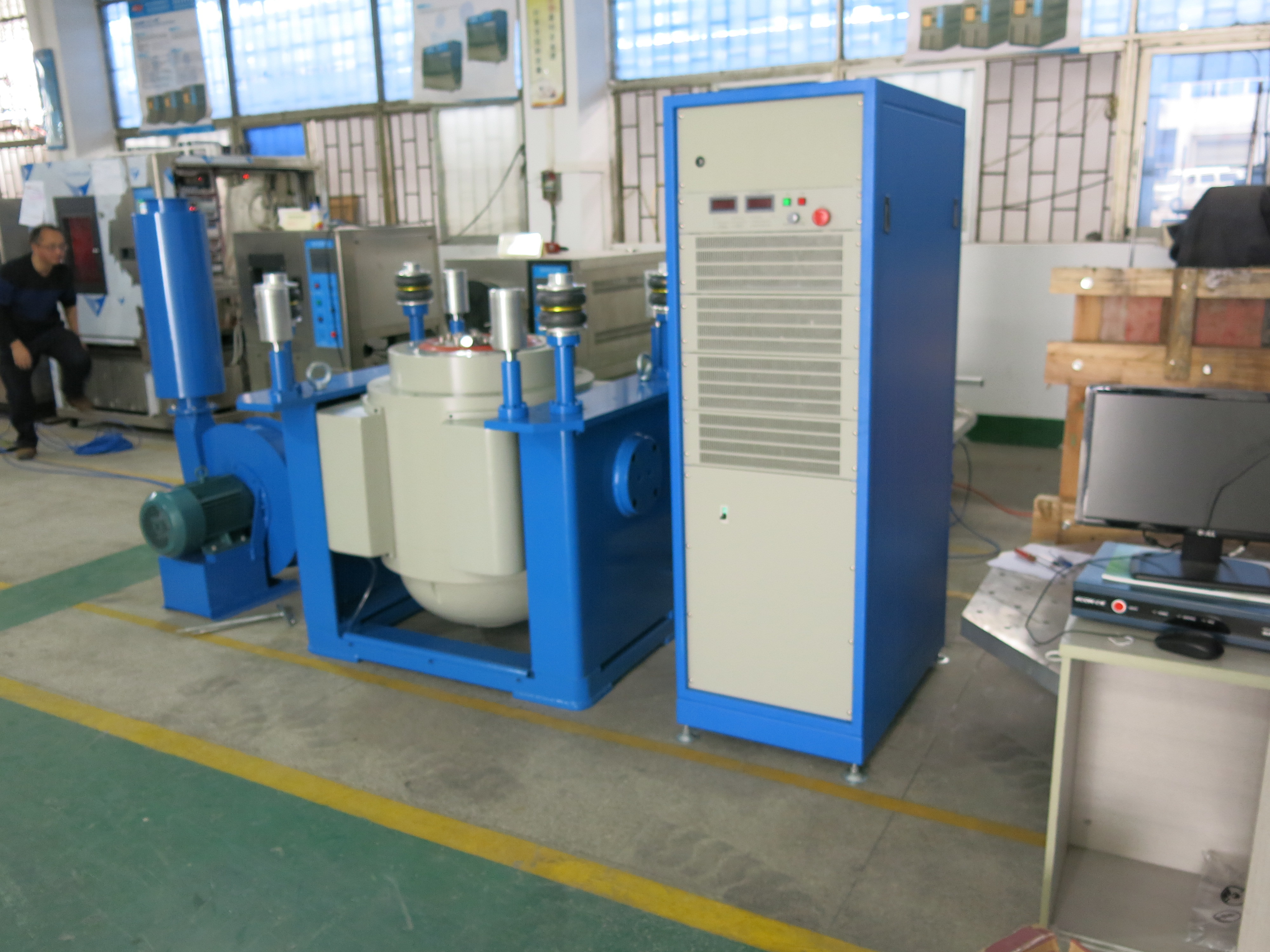

Des photos pour référence:
Visite client de la société ASLi:
|
|
