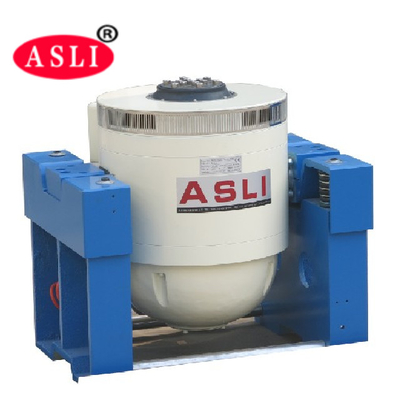

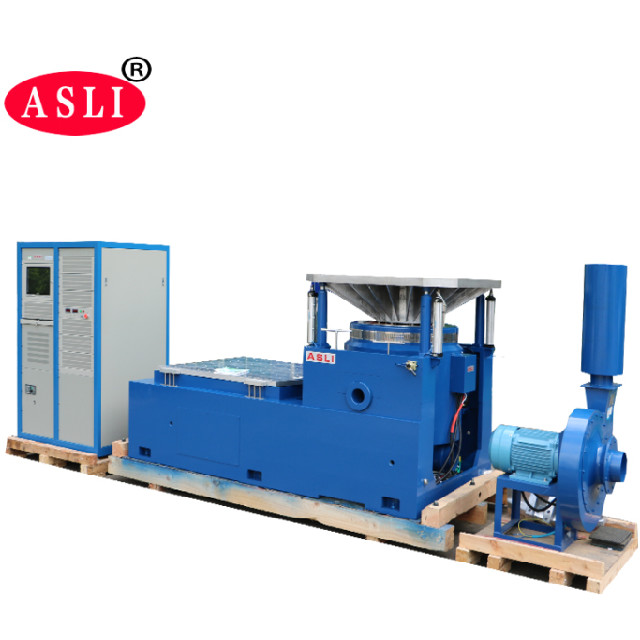

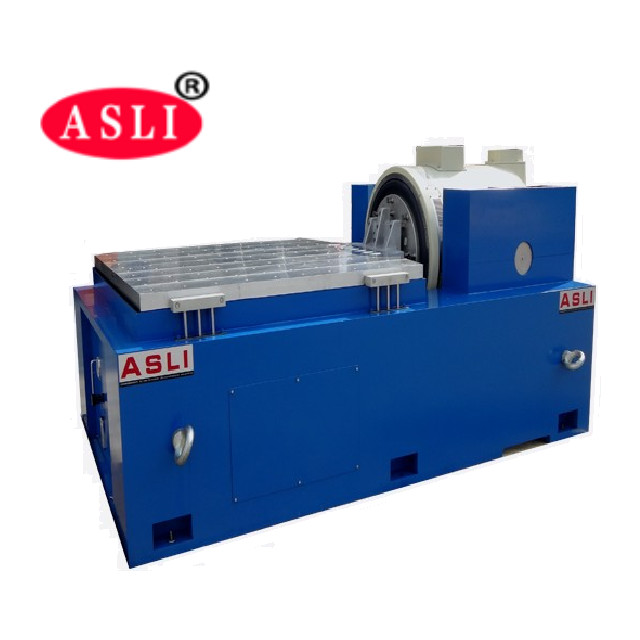

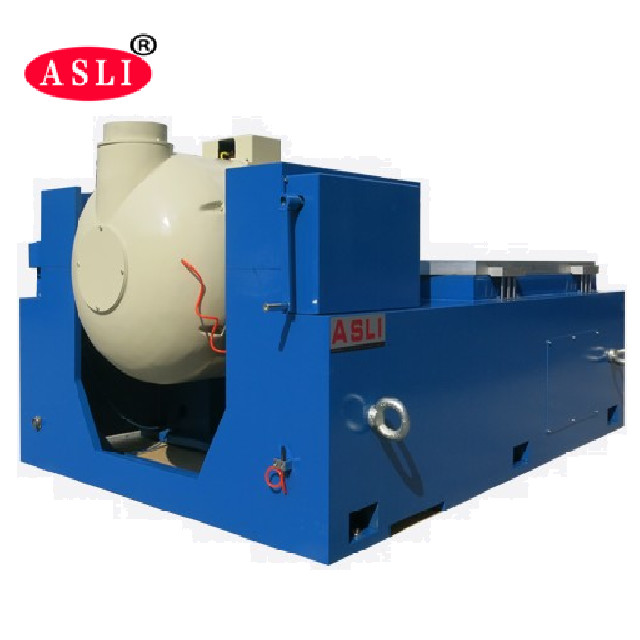

Type électromagnétique de sinus d'équipement de test aléatoire horizontal de vibration obligatoire
1. Type électromagnétique verticale/application horizontale de machine de vibration de force de Radom de sinus :
Dispositif trembleur et équipement d'essai électrodynamiques de vibration pour le laboratoire très utilisé dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
2. type électromagnétique verticale/caractéristiques horizontales de machine de vibration de force de Radom de sinus :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. Rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la portance de table de vibration
3. Type électromagnétique verticale/paramètres techniques de sinus de Radom de force machine horizontale de vibration :
| Modèle |
Sinus évalué Force (n) |
Évalué Aléatoire Force (n) |
Fréquence Gamme (hertz) |
Évalué Accélération (m/s2) |
Évalué Vitesse (m/s) |
Évalué Remplacement (pp) millimètre |
Maximum. Chargement (Kilogramme) |
bobine mobile (Kilogramme) |
Dimension de Bobine mobile (millimètres) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
......
Électro dispositif trembleur dynamique de la vibration ES-6
1. Paramètres
(1) force évaluée : force 6000N de sinus ; force aléatoire 6000N ; force 12000Nde choc ;
(2) plage de fréquence : 3Hz à 3500Hz, à frèquence fixe, champ dans les deux sens, sinus, aléatoire, choc
mode de Champ-fréquence (de 3) : linéaire, logarithmique, champ dans les deux sens, à frèquence fixe
(4) fois de Champ-fréquence : 1 à 32767
temps de Champ-fréquence (de 5) : 1-3600mins à frèquence fixe/simple, courbes de champ-fréquence peut être montré.
(7) Max. Speed : 1.6m/s
(8) Max. Displacement : 25mmp-p (non charge), double crête
déplacement d'impact (de 9) : 25mm
(10) poids de bobine mobile : 6.5kg
vague de vibration (de 11) : le sinus, aléatoire, choc, les spectres de contrôle, vague, dynamique de signal peut être montré
diamètre (de 12) de la bobine mobile : Φ230millimètres
dimension de système de vibration (de 13) : W950xH650xD800 millimètre
(14) poids de système de vibration : 750KG

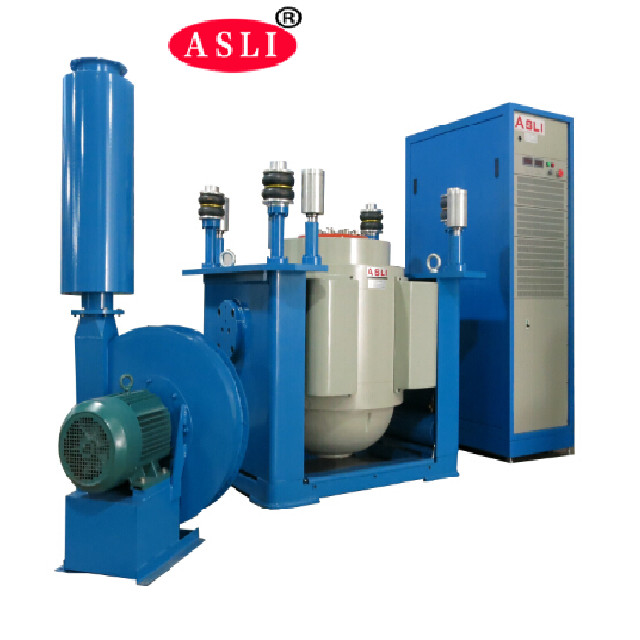

2 détails de composants de vibration
(1) ensemble du générateur 1 de vibration
ensemble du contrôleur 1 de vibration (de 2)
ensemble de la chambre 1 de connexion de communication (de 3)
(ensemble de l'amplificateur de puissance 4) DA-6 1
PC de la puissance 1 d'excitation (de 5)
conducteur Software (de 6) 1 ensemble
(7) ensemble du système de refroidissement 1
(8) l'imprimante couleur 1 réglée
capteur d'accélération (de 9) (incluez la ligne de sortie) 1 PC
2-4-2 spécifications de logiciel de gestion
2-4-2-1 vague sinusoïdale
(1) mode de contrôle : logiciel de gestion sinusoïdal de forme d'onde
(2) plage de fréquence : 1,0 à 5000hz (1,0 à 12000hz est facultatif)
(3) commandez la dynamique : 100dB
(4) temps en circuit fermé : 10ms
exactitude de contrôle (de 5) : ±1dB
(6) pouvoir séparateur d'en fréquence : 0,01%
(7) vitesse de champ : champ linéaire 0 à 6000hz/s ; champ logarithmique 0 à 6000hz/s
déformation de vague (de 8) : <0>
2-4-2-2 vague aléatoire
(1) mode de contrôle : PSD
plage de fréquence (de 2) : C.C à 4800Hz, (le C.C à 11000Hz est facultatif)
résolution (de 3) : Lignes Max.1600
(4) commandez la dynamique : 90dB
(5) temps en circuit fermé : typiquement 100ms
exactitude de contrôle (de 6) : ±1dB
2-4-2-3 onde choc
(1) mode de contrôle : la forme d'onde peut être commandée
mode de choc (de 2) : la vague de moitié-sinus, a vu la vague de dent, vague triangulaire, vague rectangulaire, vague trapézoïdale
plage de fréquence (de 3) : DCto22000Hz
cadre (de 4) : Max.32K
temps de durée (de 5) : 0.5-3000ms
mode de compensation (de 6) : pré-impulsion, après-impulsion, pré/après-impulsion
4. Garantie : une garantie libre d'an, entretien perpétuel.
5. Service après-vente : Le retour d'ici 2 heures après reçoivent l'appel.
6. Service : Service d'OEM, service d'esthétique industrielle, service de label d'acheteur.
