Vibration électrodynamique à haute fréquence Shaker Table pour les composants électroniques
Dispositif trembleur et machine d'essai électrodynamiques de vibration ES-6 6000N
1. Application électrodynamique de dispositif trembleur d'ES-6 6000N et d'équipement d'essai de vibration :
L'électro système de test dynamique à haute fréquence de dispositif trembleur de vibration très utilisé dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
2. caractéristiques électrodynamiques de dispositif trembleur d'ES-6 6000N et d'équipement d'essai de vibration :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. Base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. Rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la portance de table de vibration
3. paramètres techniques électrodynamiques de dispositif trembleur d'ES-6 6000N et d'équipement d'essai de vibration :
| Modèle |
Sinus évalué Force (n) |
Aléatoire évalué Force (n) |
Fréquence Gamme (hertz) |
Évalué Accélération (m/s2) |
Vitesse nominale (m/s) |
Évalué Remplacement (pp) millimètre |
Maximum. Chargement (kilogrammes) |
bobine mobile (kilogrammes) |
Dimensionnez de Bobine mobile (millimètres) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |

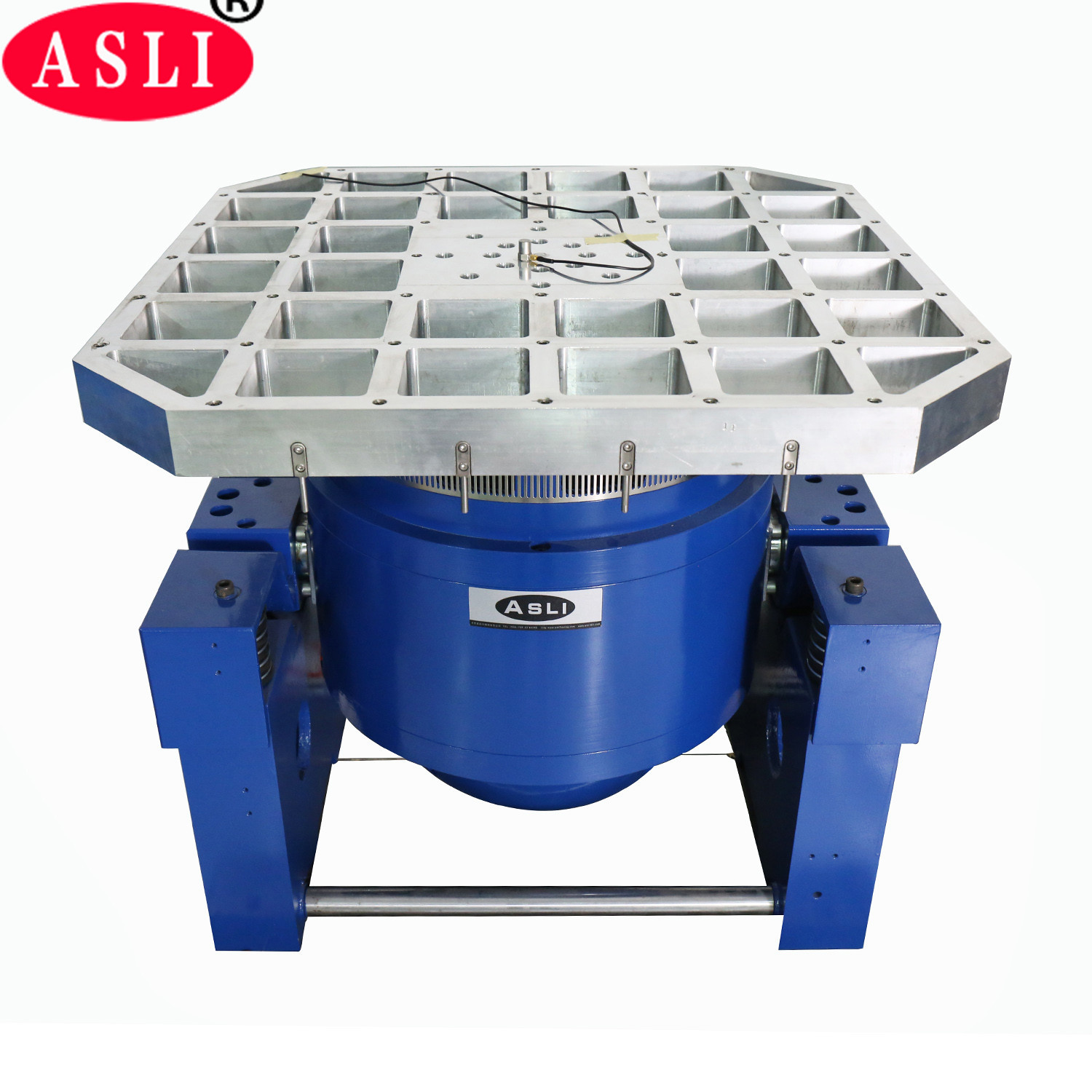

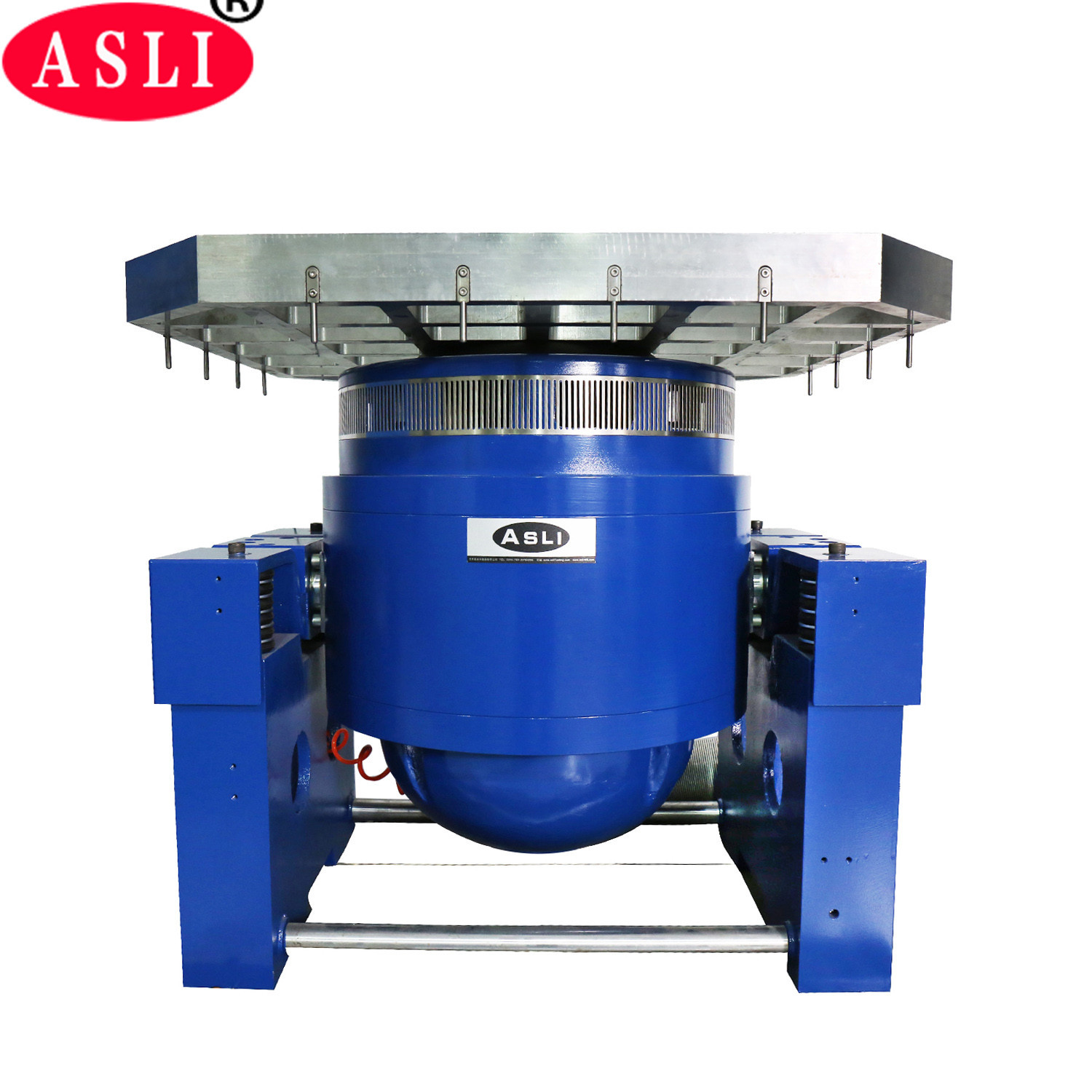

Électro dispositif trembleur dynamique de la vibration ES-6
1. Paramètres
(1) force évaluée : force 6000N de sinus ; force aléatoire 6000N ; force 12000N de choc ;
(2) plage de fréquence : 3Hz à 3500Hz, à frèquence fixe, champ dans les deux sens, sinus, aléatoire, choc
(3) mode de Champ-fréquence : linéaire, logarithmique, champ dans les deux sens, à frèquence fixe
(4) temps de Champ-fréquence : 1 à 32767
(5) temps de Champ-fréquence : 1-3600mins à frèquence fixe/simple, courbes de champ-fréquence peut être montré.
(7) Max. Speed : 1.6m/s
(8) Max. Displacement : 25mmp-p (non charge), double crête
(9) déplacement d'impact : 25mm
(10) poids de bobine mobile : 6.5kg
vague de vibration (de 11) : le sinus, aléatoire, choc, les spectres de contrôle, vague, dynamique de signal peut être montré
diamètre (de 12) de la bobine mobile : Φ230 millimètre
dimension de système de vibration (de 13) : W950xH650xD800 millimètre
(14) poids de système de vibration : 750KG

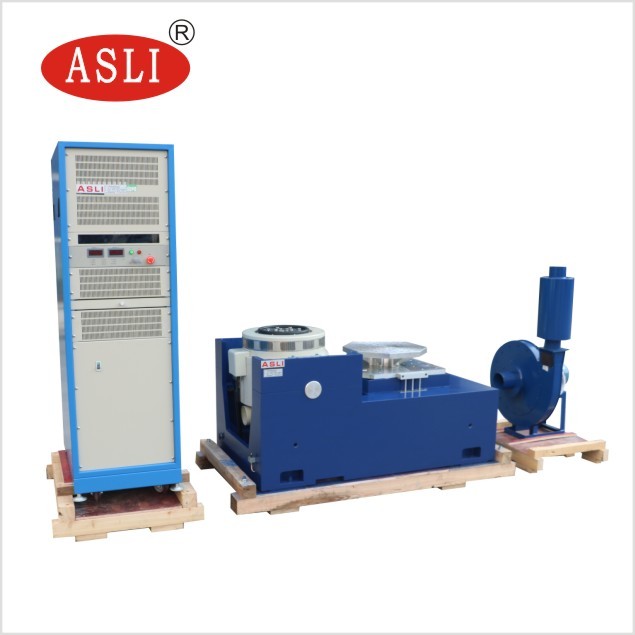

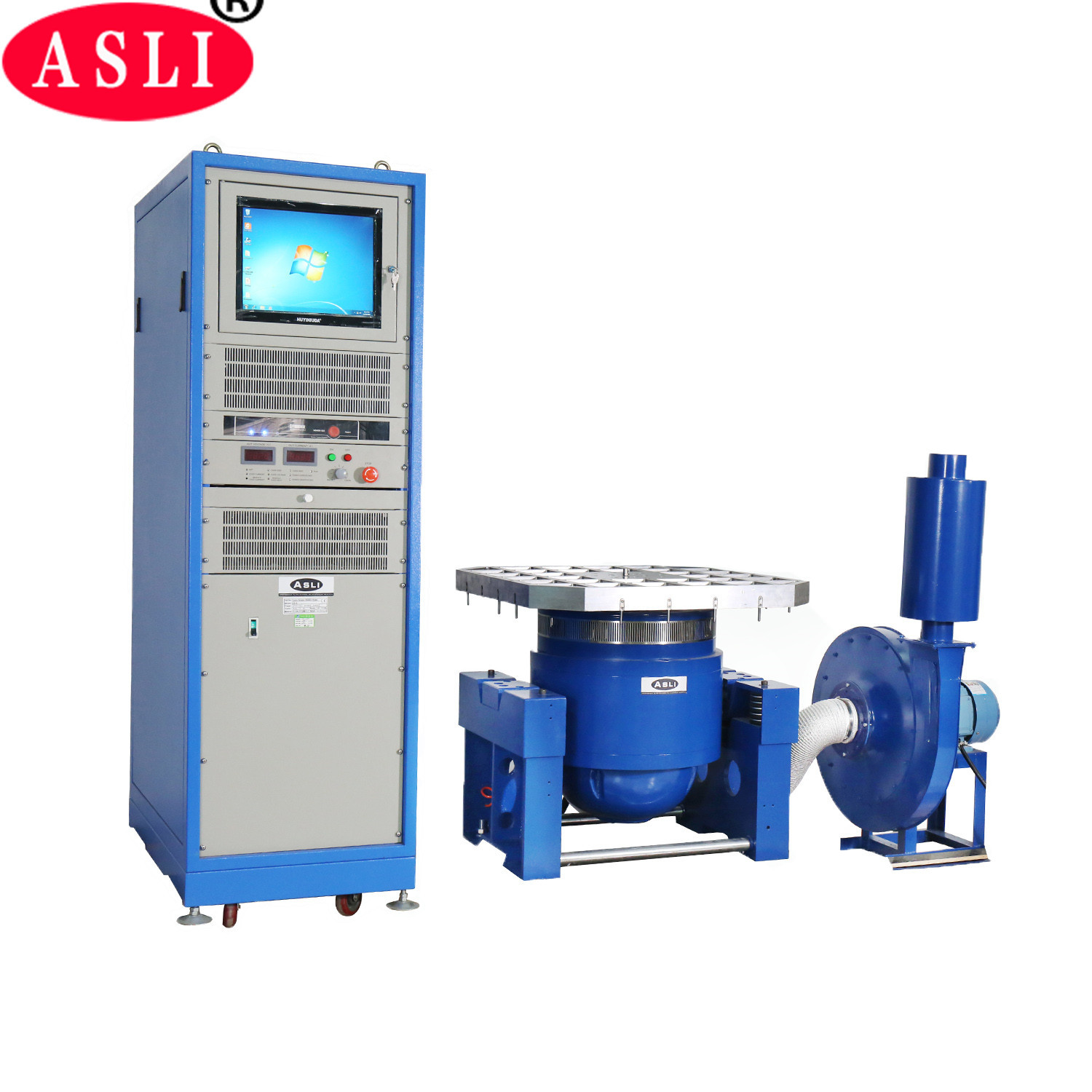

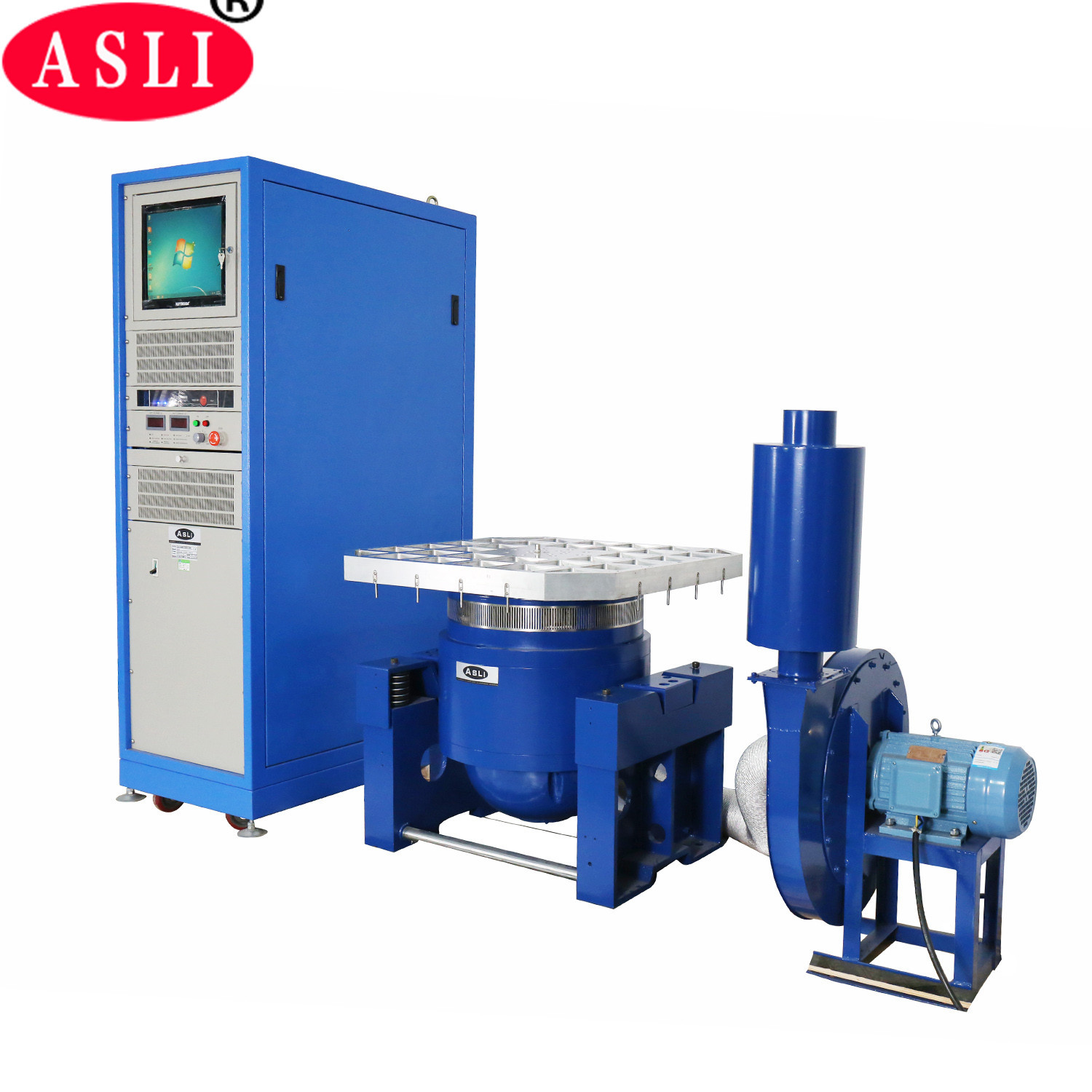

2 détails de composants de vibration
(1) ensemble du générateur 1 de vibration
(2) ensemble du contrôleur 1 de vibration
(3) ensemble de la chambre 1 de connexion de communication
(4) ensemble de l'amplificateur de puissance DA-6 1
(5) PC de la puissance 1 d'excitation
(6) conducteur Software 1 ensemble
(7) ensemble du système de refroidissement 1
(8) ensemble de l'imprimante couleur 1
(9) capteur d'accélération (incluez la ligne de sortie) 1 PC
2-4-2 spécifications de logiciel de gestion
2-4-2-1 vague sinusoïdale
(1) mode de contrôle : logiciel de gestion sinusoïdal de forme d'onde
(2) plage de fréquence : 1,0 à 5000hz (1,0 à 12000hz est facultatif)
(3) dynamique de contrôle : 100dB
(4) temps de boucle fermée : 10ms
(5) exactitude de contrôle : ±1dB
(6) pouvoir séparateur d'en fréquence : 0,01%
(7) vitesse de champ : champ linéaire 0 à 6000hz/s ; champ logarithmique 0 à 6000hz/s
(8) déformation de vague : <0>
2-4-2-2 vague aléatoire
(1) mode de contrôle : PSD
(2) plage de fréquence : C.C à 4800Hz, (le C.C à 11000Hz est facultatif)
(3) résolution : Lignes Max.1600
(4) dynamique de contrôle : 90dB
(5) temps de boucle fermée : typiquement 100ms
(6) exactitude de contrôle : ±1dB
2-4-2-3 onde choc
(1) mode de contrôle : la forme d'onde peut être commandée
(2) mode de choc : la vague de moitié-sinus, a vu la vague de dent, vague triangulaire, vague rectangulaire, vague trapézoïdale
(3) plage de fréquence : DCto22000Hz
(4) cadre : Max.32K
(5) temps de durée : 0.5-3000ms
(6) mode de compensation : pré-impulsion, après-impulsion, pré/après-impulsion
