Shaker à haute fréquence offrant une large plage de fréquences de 3 à 3500 Hertz pour une analyse complète des vibrations
Product Details
| force vibratoire: | 40000N | direction des vibrations: | Vertical et horizontal |
|---|---|---|---|
| Poids de la bobine mobile: | 450 kg | déplacement: | 51mm |
| Max. Accélération: | 100g | Application: | LED, pièces automobiles, emballage |
| Mettre en évidence |
Dispositif trembleur à haute fréquence horizontal de vibration,dispositif trembleur à haute fréquence de la vibration 4000kg.f,système de test de la vibration 4000kg.f |
||
Product Description

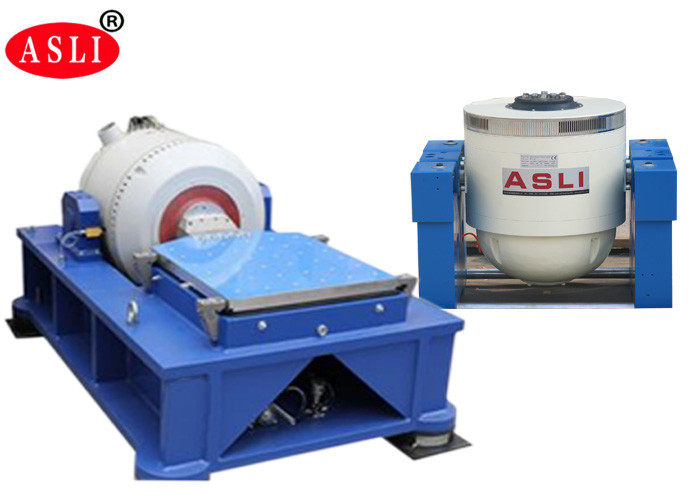

Accélérateur de choc à batterie, vibrateur à haute fréquence vertical et horizontal
Le principe de fonctionnement de l'excitateur de vibration électromagnétique est similaire à celui d'un haut-parleur par lequel l'énergie électriqueLe conducteur est déplacé par l'action de la force électromagnétique dans le champ magnétique.La partie en mouvement est générée par l'équilibre entre le courant d'entraînement et le flux magnétique.en contrôlant le courant de conduite, on peut contrôler le générateur de vibrations.
Le niveau maximal d'accélération de l'excitateur de vibration électromagnétique est déterminé par le niveau maximalLe décalage de la partie en mouvement est limité à basse fréquence de telle sorte que leLa fréquence de résonance de l'élément en mouvement est réglée plus hautque la limite supérieure de la plage de fréquences.

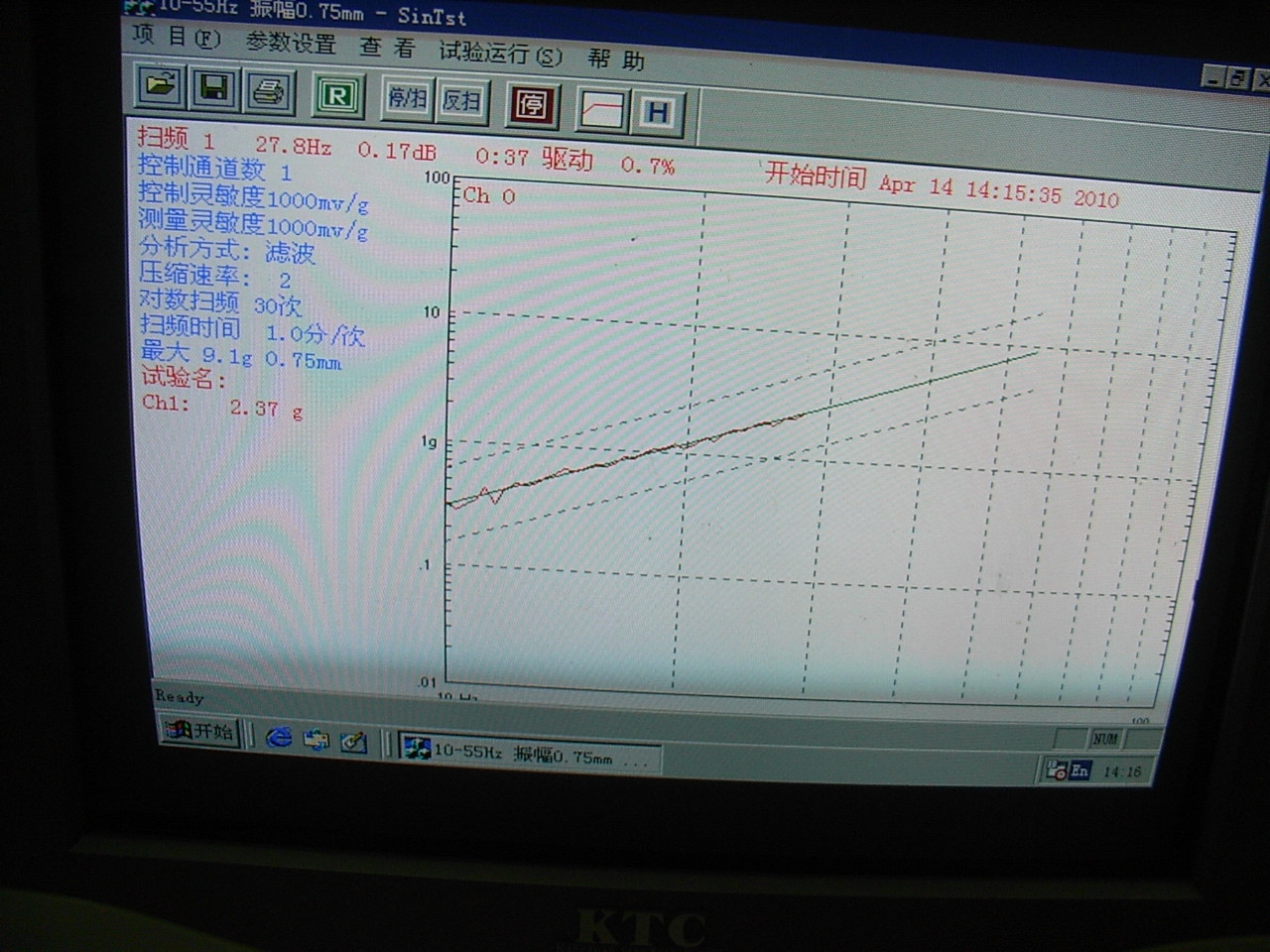

Les performances du générateur de vibrations peuvent être reflétées par le graphique qui affiche le maximumEn utilisant un diagramme log-log, la restriction du déplacementpeut être exprimée par une ligne droite avec une pente de 6 dB/octave.
Paramètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Caractéristiques:
1- Système de suspension robuste et guidage linéaire, capacité de charge élevée, bonnes fonctions de guidage, stabilité élevée.
2. airbag centre de charge avec haute rigidité statique et faible rigidité dynamique, forte capacité de charge, performance parfaite sur la variation d'amplitude.
3Commutation de puissance de classe D à haut rendement, courant de pointe 3 sigma, faible consommation d'énergie et distorsion harmonique minimale.
4Autodiagnostic rapide avec verrouillage de sécurité, fiabilité de sécurité élevée.
5. dispositif d'isolation contre les chocs des airbags pour plateforme de vibration sans nécessité de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations.

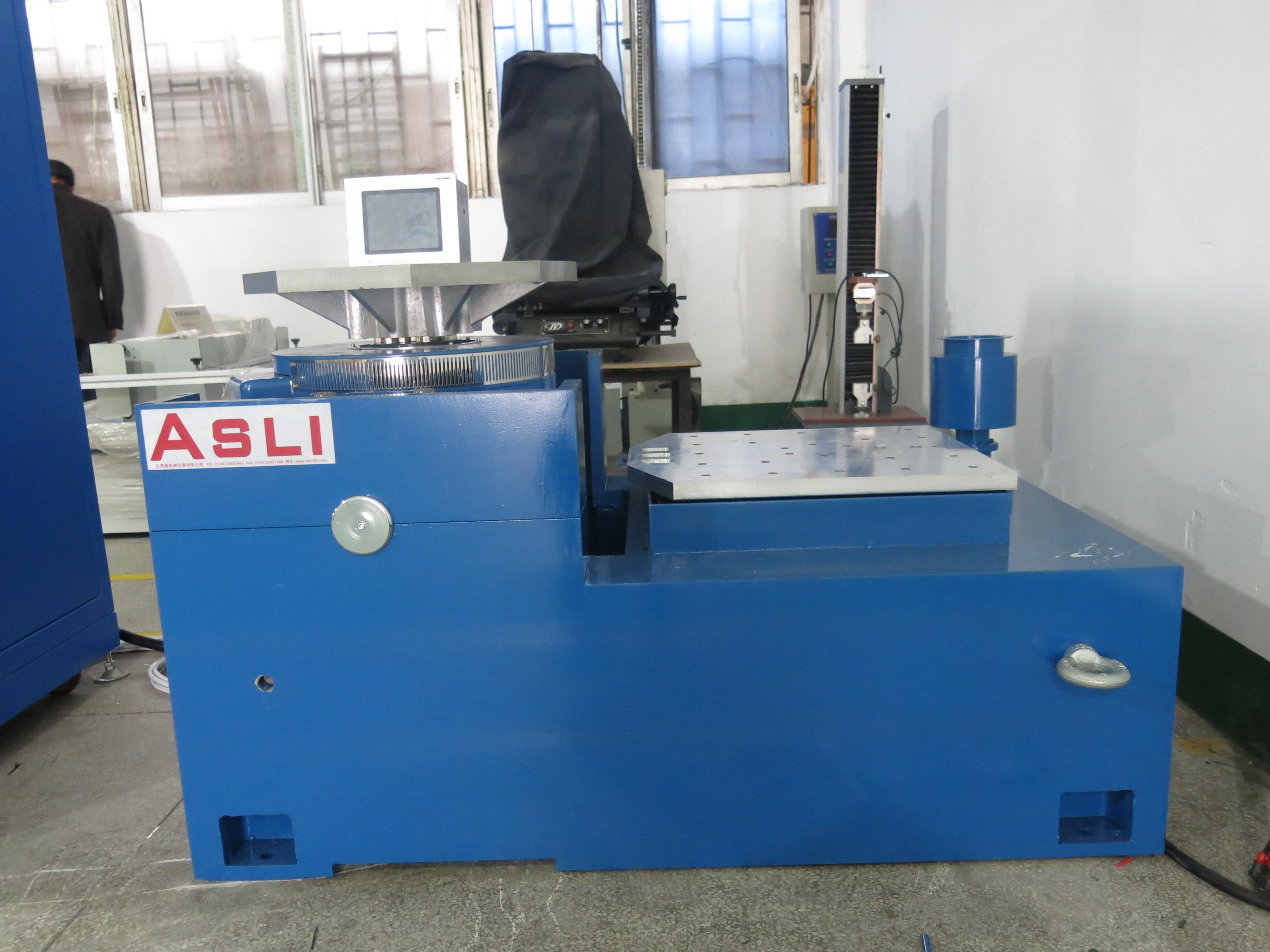

6. Plateformes d'expansion horizontales et verticales pour différentes applications.
7Une simple opération de contrôle.
les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 à 1000 5 à 1500 5 à 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 000 € 5 à 1400 5 à 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 à 1000 5 à 1500 5 à 2000 |
19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 à 1000 5 à 1200 5 à 2000 |
27.5 33.0 45 |
Accéléré par batterie impact de choc vertical et horizontal vibration à haute fréquence Shaker bienvenue à nous contacter.
