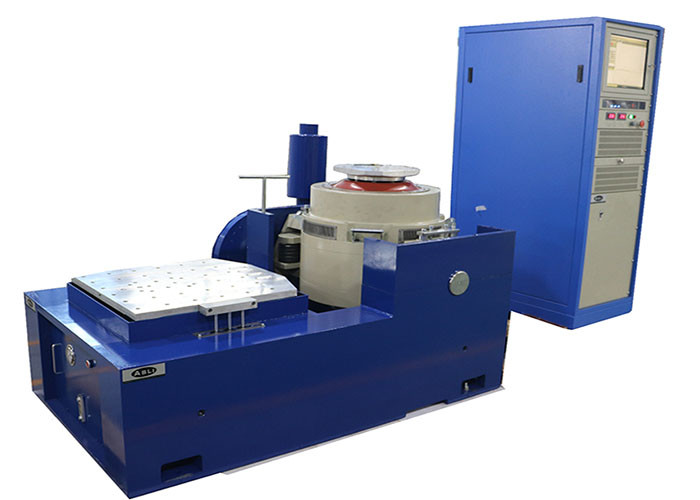

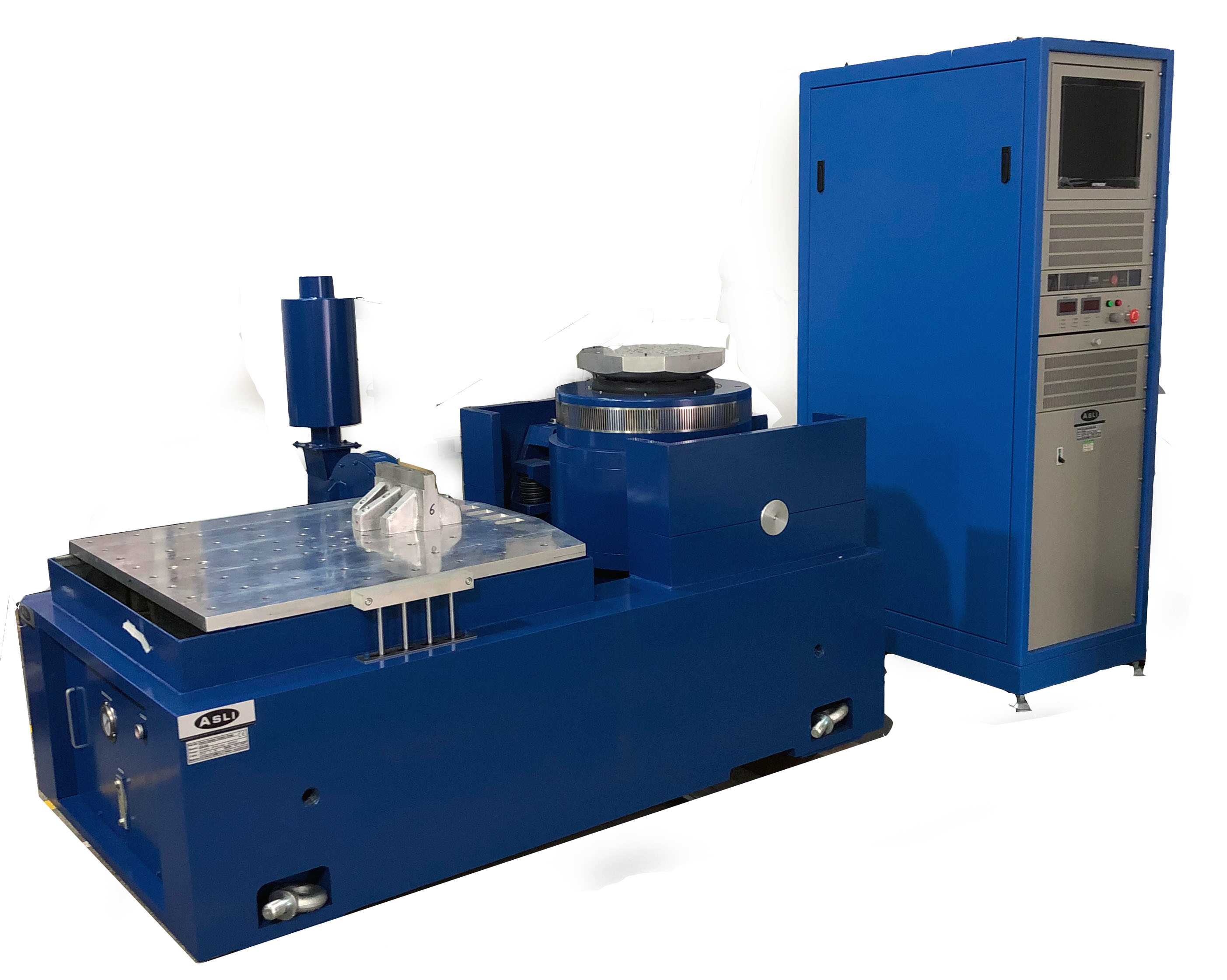

dispositif trembleur 30000N électrodynamique pour l'essai de vibration de dispositifs d'affichage à LED
le dispositif trembleur 30000N électrodynamique pour l'essai de vibration de dispositifs d'affichage à LED est très utilisé dans la défense, l'aviation, l'espace, les communications, l'électronique, les automobiles, les appareils ménagers, et d'autres industries. Ce type d'équipement est employé pour découvrir les premiers défauts, simulant la condition de travail réelle et l'essai de force de structure, l'application de produit est large, la largeur d'application est évidente, l'effet d'essai est remarquable et fiable. Onde sinusoïdale, FM, champ, programmable, multiplicateur de fréquence, logarithme, accélération maximum, modulation d'amplitude, minuteur, pleine gestion par ordinateur de fonction, accélération fixe simple/amplitude fixe. Équipement par le manque continu d'exécuter 3 mois d'essai, interprétation stable, qualité fiable.
FICHE TECHNIQUE DE DONNÉES DE PERFORMANCE
| Dispositif trembleur (ES-30) | ||
| Force de sinus (crête) | 30kN | |
| Choquez la force (la crête) | kN 60 | |
| Plage de fréquence | 5|2, 600hertz | |
| Déplacement (continu) | 100 millimètres | |
| Max. Velocity | 1,8 m /s | |
| Max. Acceleration | 75 G | |
| Diamètre d'armature | 445 millimètres | |
| 1St fréquence de résonance d'ordre | 2, 400hertz | |
| Moment excentrique permis | >500 Nxm | |
| Poids d'armature | 40 kilogrammes | |
| Dimension de vis de HE/ST | M10 (métrique) | |
| Fréquence axiale d'isolement de vibration | <>3 hertz | |
| Max. Payload | 500 kilogrammes | |
| Fuite de flux magnétique | ≤1mT | |
| Dimensions (L×W×H, déballés) | 1,330x860x1,250 millimètre | |
| Poids (déballé) | 2 500 kilogrammes | |
| Installation | Tapis en caoutchouc (boulons d'anchrage exigés) | |
| Amplificateur de puissance | ||
| Sortie d'amplificateur | 30 KVAs | |
| SNR | >DB 65 | |
| Tension de sortie évaluée | 120 Vrms | |
| Efficacité d'amplificateur | > 90 % | |
| Dimensions (L×W×H, déballés) | 800x900x2,100 millimètre | |
| Poids (déballé) | 500 kilogrammes | |
| Ventilateur (Model# PBL-W 30) | ||
| Volume de l'air | 0,46 m3/s | |
| Puissance | 7,5 kilowatts | |
| Diamètre de conduit d'air | 200 millimètres | |
| Pression atmosphérique | 8.8kPa | |
| Installation | Capable se relier au plafond (jusqu'à deux courbures de 90 degrés), 20' maximum course | |

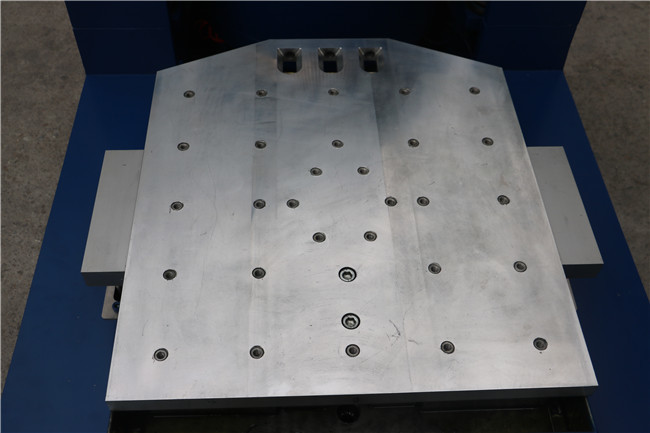

| Tableau horizontal de glissement | ||
| Dimensions | 600x600 millimètre | |
| Épaisseur | 45 millimètres | |
| Limite de fréquence | 2 000 hertz | |
| La masse efficace | 54 kilogrammes | |
|
Note : 1. L'incidence à haute pression de huile-film est utilisée pour une meilleure uniformité. |
||
| Contrôleur et accéléromètre de vibration | ||
| Contrôleur de vibration | Contrôleur de vibration avec le calibrage de sinus, aléatoire, de choc et d'individu. | |
| Accéléromètre | 100mV/g, gamme : 50g, Freq fonctionnant. : 1-10kHz, poids : 11gram, avec le câble à faible bruit de 10ft | |
| D'autres fonctions/accessoires soutenus | ||
| Chambres à atmosphère contrôlée | Soutenu | |
| Périphériques mobiles | Personnalisable | |
| Panneaux isolants | Personnalisable | |
| Montage | Personnalisable | |
| Environnement de travail du système | ||
| Température ambiante | 0-40℃ | |
| Humidité relative | 0~90%, aucune condensation | |
| Alimentation électrique | 380V/3ph/50Hz, 40KVAs | |
| Pression d'air comprimé | 0,6 MPA | |
Spécifications
| Nom | Banc d'essai de vibration de la batterie d'automobile EN50604 IEC62133 UN38.3 pour l'essai en laboratoire | ||||||||
| Modèle | Force évaluée de sinus (n) | Force aléatoire évaluée (n) | Plage de fréquence (hertz) | Accélération évaluée (m/s2) | Vitesse nominale (m/s) | Déplacement évalué (pp) millimètre | Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimension de la bobine mobile (millimètres) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
