Application

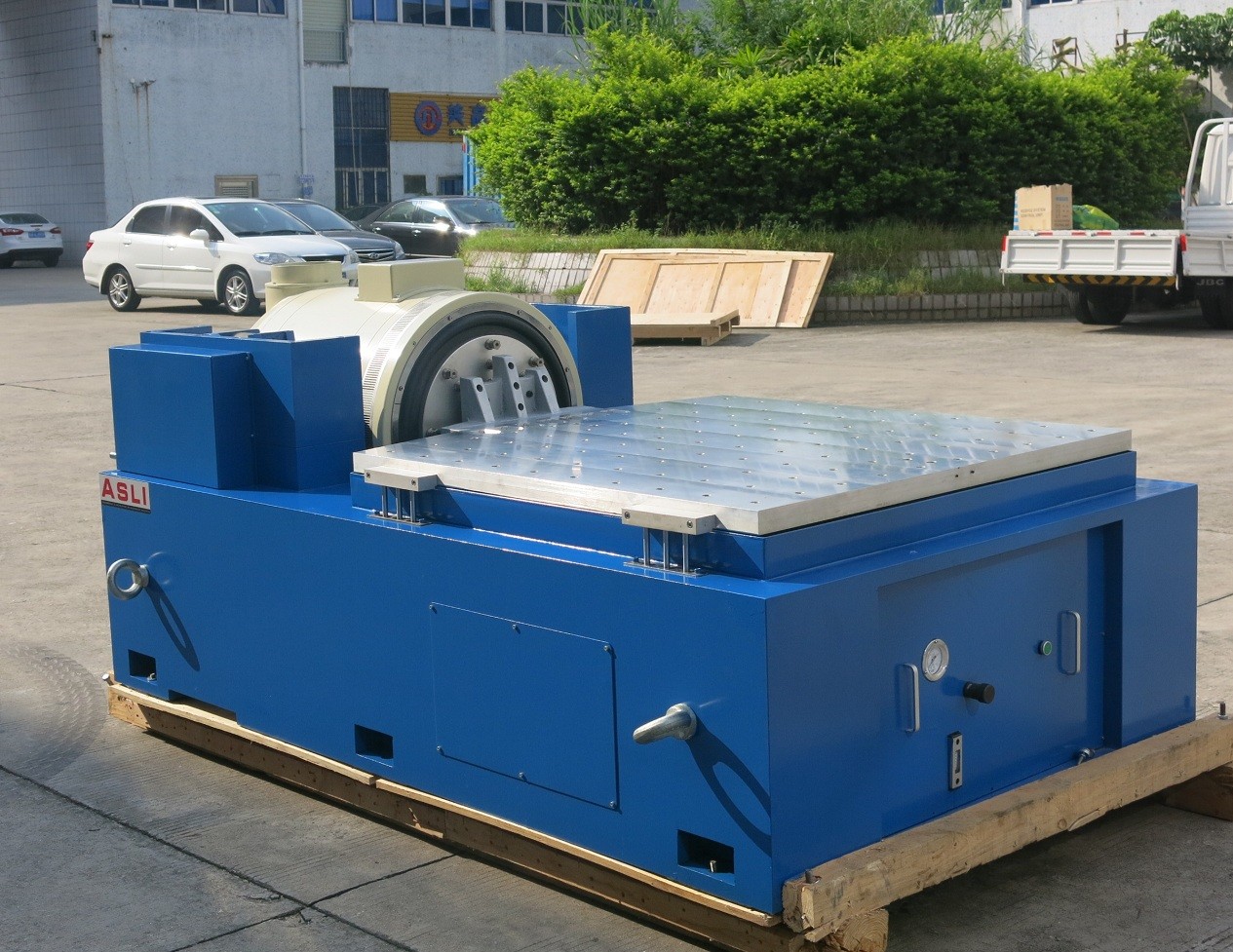

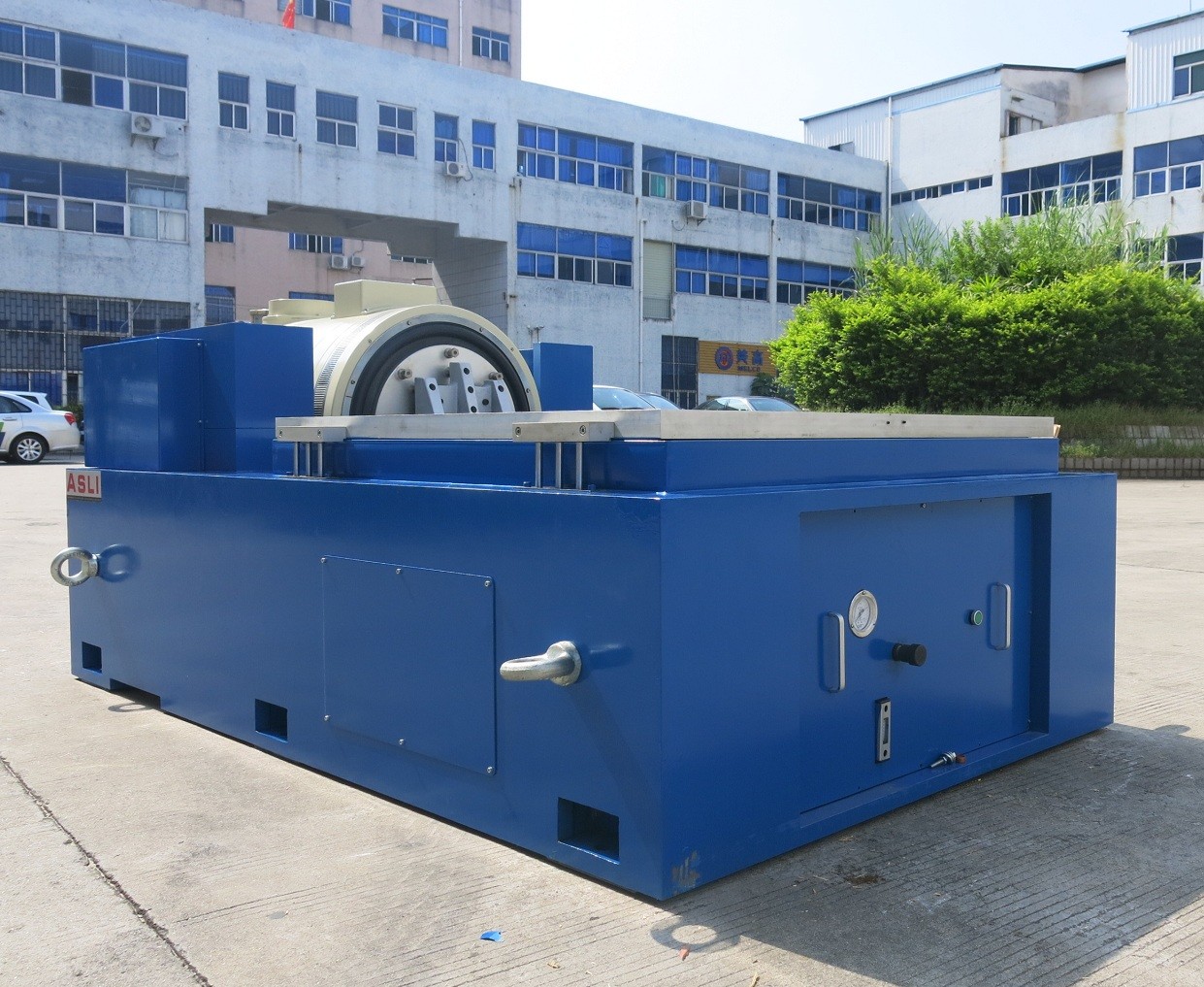

Le dispositif trembleur à haute fréquence de vibration a adopté “structure double-magnétique de circuit”, “les cercles squelettiques auto-produits d'action”, “appui aéroporté” et des “roulements à rouleaux et les conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon” et la technologie spéciale, peuvent être accomplis essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplis par (moitié - sinus) l'essai classique de spectre d'impulsion et de réponse de choc. Il très utilisé dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
(1) force évaluée : sinus force10000N ; force aléatoire 10000N ; force 20000N de choc ;
(2) plage de fréquence : 3Hz à 3000Hz, à frèquence fixe, champ dans les deux sens, sinus, aléatoire, choc

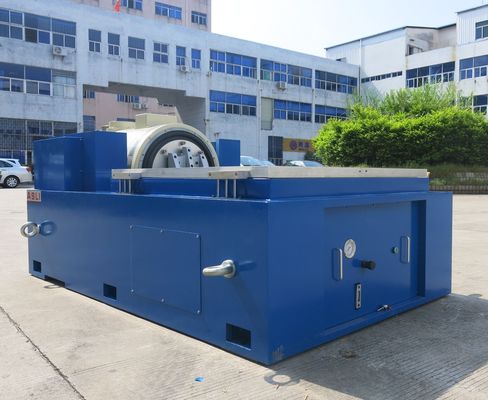

(3) mode de Champ-fréquence : linéaire, logarithmique, champ dans les deux sens, à frèquence fixe
(4) temps de Champ-fréquence : 1 à 32767
(5) temps de Champ-fréquence : 1-3600mins à frèquence fixe/simple, courbes de champ-fréquence peut être montré.
(6) Max. Acceleration1000m/s2 (non charge)
(7) Max. Speed : 1.8/s
(8) Max. Displacement : 51mmp-p (non charge), double crête
(9) déplacement d'impact : 51mm
(10) poids de bobine mobile : 14kg
vague de vibration (de 12) : sinus, aléatoire, choc
diamètre (de 13) de la bobine mobile : Φ240 millimètre
dimension de système de vibration (de 14) : W1060xH750xD845mm
(15) poids de système de vibration : 960KG
extenseur vertical (de 16) 600mm*600mm et table horizontale de glissement de 600*600mm
Paramètres techniques :
| Nom | Appareil de contrôle de emballage de Tableau de vibration/Tableau de vibration pour des pièces d'auto | ||||||||
| Modèle | Force évaluée de sinus (n) | Force aléatoire évaluée (n) | Plage de fréquence (hertz) | Accélération évaluée (m/s2) | Vitesse nominale (m/s) | Déplacement évalué (pp) millimètre | Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimension de la bobine mobile (millimètres) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
(1) ensemble du générateur 1 de vibration
(2) ensemble du contrôleur 1 de vibration
(3) ensemble de la chambre 1 de connexion de communication
(4) ensemble de l'amplificateur de puissance DA-10 1
(5) PC de la puissance 1 d'excitation
(7) conducteur Software 1 ensemble
(8) ensemble du système de refroidissement 1
(9) ensemble industriel de l'ordinateur 1
(10) ensemble de l'imprimante couleur 1 (facultatif)
capteur d'accélération (de 11) (incluez la ligne de sortie) 1 PC
le montage 1 de vibration (de 12) a placé (facultatif, selon l'échantillon d'essai
Contrôleur de vibration de Digital
Le contrôleur de vibration est la dernière conception par notre société
cela adopte le système distribué avancé international
l'architecture, et son noyau est la dernière série TMS320
processeur ultra-rapide à point mobile à 32 bits de TI
société. Le rapport des essais est automatiquement produit dedans
Microsoft Word. Pendant ou après l'essai,
le rapport des essais peut être édité, et être puis produit
automatiquement ou manuellement.
