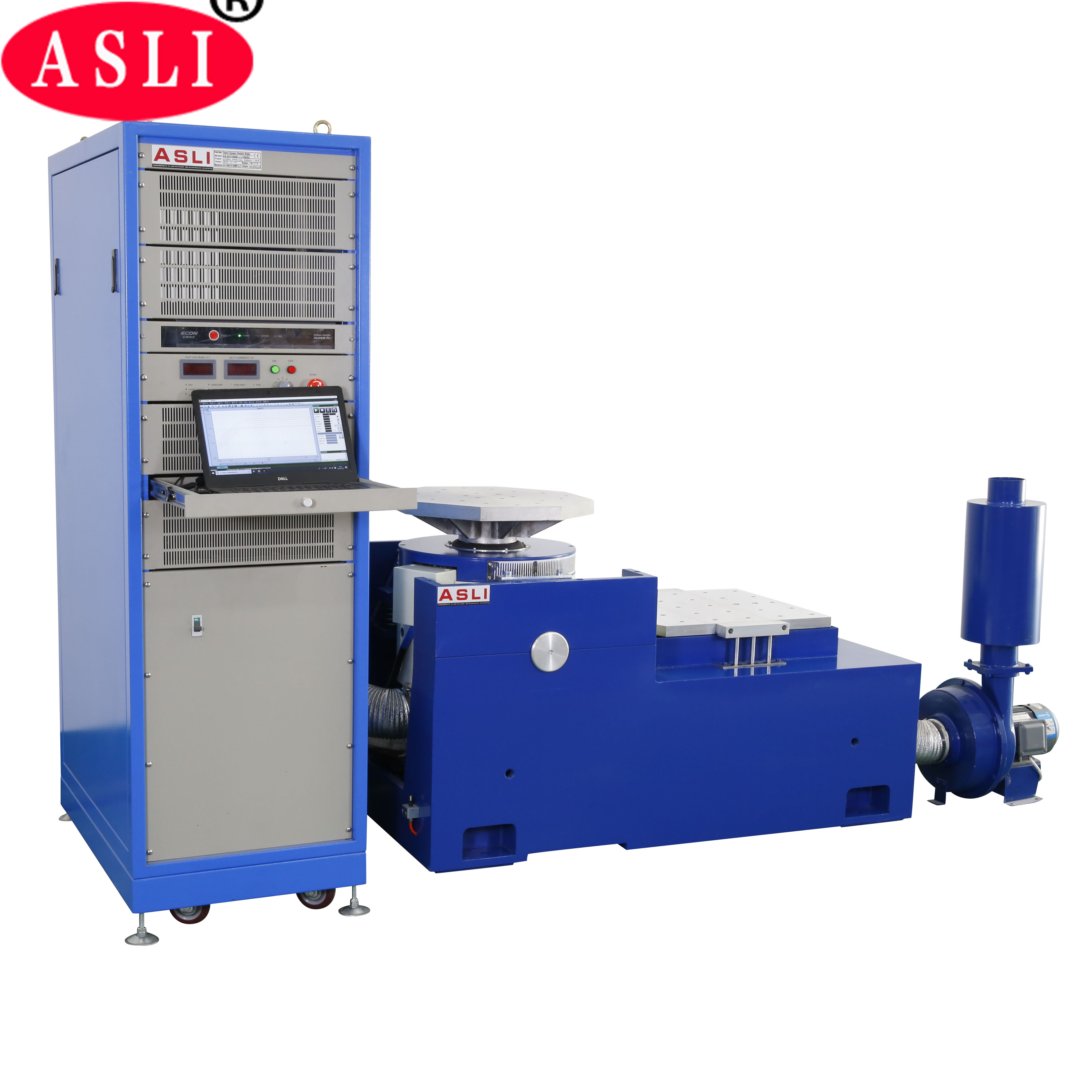

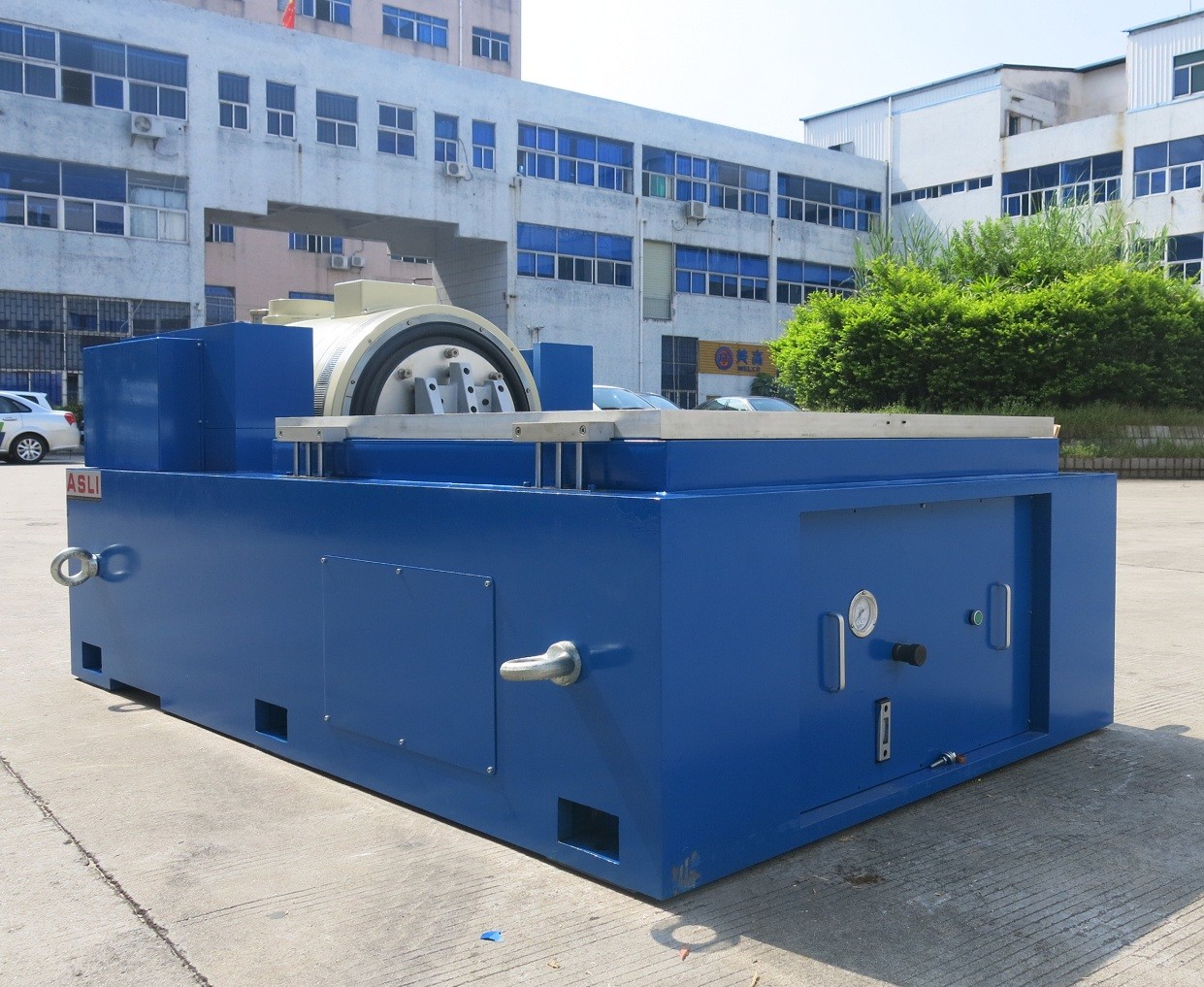

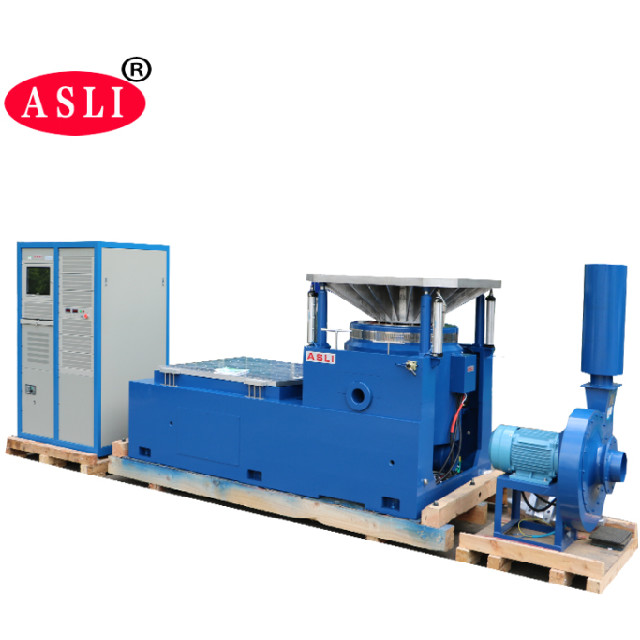

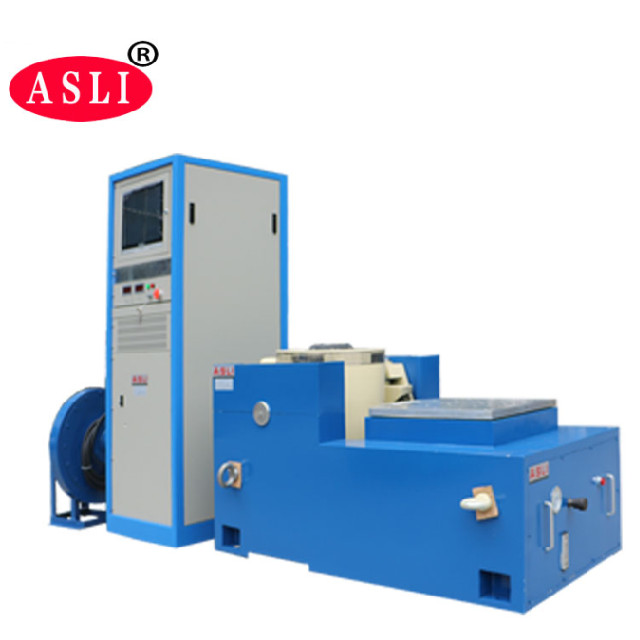

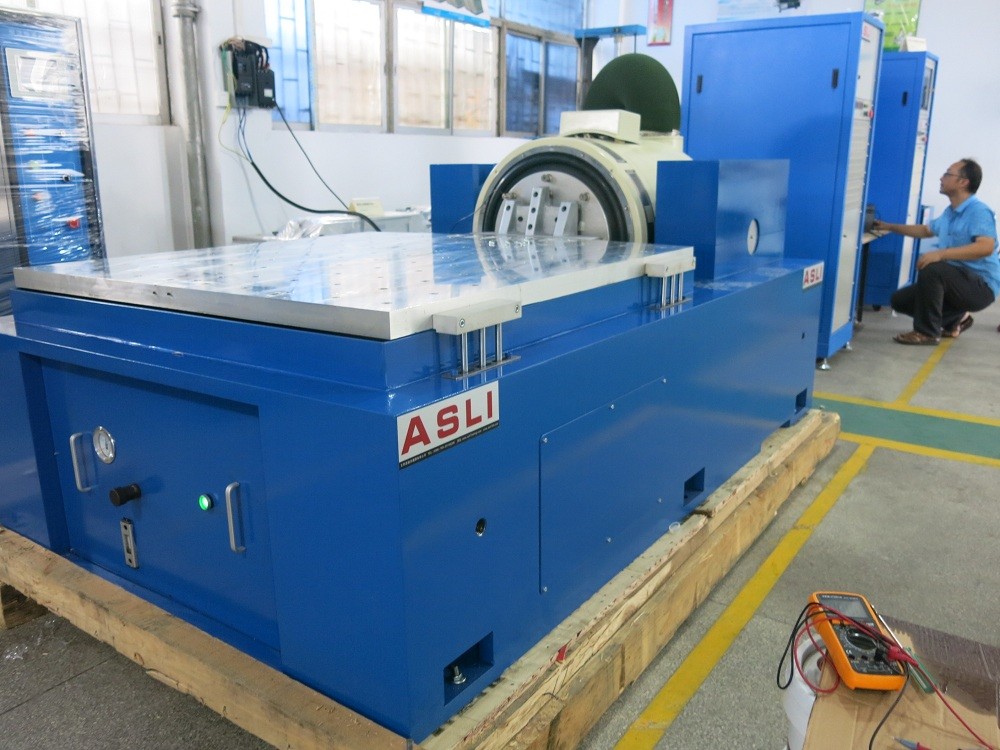

Le système de test de vibration est principalement utilisé pour la vibration de produits et l'essai d'environment antichoc, test de dépistage de stress environnemental, essai de fiabilité. L'appareil de contrôle électromagnétique de vibration complètement selon le niveau de la conception de essai connexe par batterie, la simulation dans le certain état de l'essai de vibration de la batterie, la batterie ou le paquet de batterie est fixé sur la table de vibration, selon la fréquence prescrite, accélération et le mode de déplacement le long de la vibration d'échantillon de batterie de la batterie trois mesurée par direction mutuellement perpendiculaire ne devrait pas couler, ne perd le coeur, non cassé, aucune incendie et explosion. L'essai de vibration du champ d'application est extrêmement large, de la carte, batterie, avion, bateau, fusée, missile, voitures et appareils ménagers et d'autres produits industriels.
Normes d'essai
Produits électroniques portatifs de GB/T 31241-2014 avec des exigences de sécurité de batteries et de batterie d'ion de lithium
GB/T 18287-2013 les spécifications de la batterie d'ion de lithium d'utilisation de téléphone mobile. Les conditions du court-circuit externe
Partie de cellules galvaniques de GB/T 8897.4-2008 les exigences de sécurité des batteries lithium-ion
Partie de paquet de batterie lithium-ion de phosphate de fer de communication de YD/T 2344.1-2011 : batterie intégrée
GB/T 21966-2008 les exigences de sécurité de la batterie au lithium et de la batterie dans le transport
Batterie 1051-2007 d'ion de lithium de MT/T utilisée à la lampe de mineur
Yard 1268-2003 les exigences de sécurité et les méthodes d'essai de batterie au lithium et de chargeur utilisés dans le téléphone portable
Paquet de batterie lithium-ion de GB/T 19521.11-2005 d'inspection dangereuse de normes de sécurité de caractéristiques de marchandises dangereuses
Type de secours paquet de communication de YDB 032-2009 de batterie d'ion de lithium
Norme de 1642:2012 d'UL pour des batteries au lithium
UL 2054 : ménage 2012 et batteries commerciales
Parties UN38.3 (2012) : proposition pour le transport des marchandises dangereux - essai et manuel de norme
IEC62133-2012 les exigences de sécurité pour la batterie et le paquet de batterie de contenir l'électrolyte alcalin ou acide
Le CEI 62281 : 2004 les exigences de sécurité dans le transport de la batterie au lithium et de la batterie
Le CEI 60086 : 2007 parties de cellules galvaniques les exigences de sécurité des batteries lithium-ion
GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E etc.
| Paramètres électromagnétiques de générateur de vibration : | ||||
| Force maximum d'excitation de sinus | crête 5000Kg.f | |||
| La plus grande force aléatoire de vibration | 5000Kg.f r.ms | |||
| La plus grande force de vibration de choc | crête 10000Kg.f | |||
| Plage de fréquence | DC~4000 hertz | |||
| Déplacement maximum | 75mm pp (valeur de crête à crête) | |||
| Vitesse maximale | 1.8m/s | |||
| Accélération maximum | 100G (980 m/s2) | |||
| Première fréquence de résonance | 3500Hz | |||
| Charge maximum | 750kg | |||

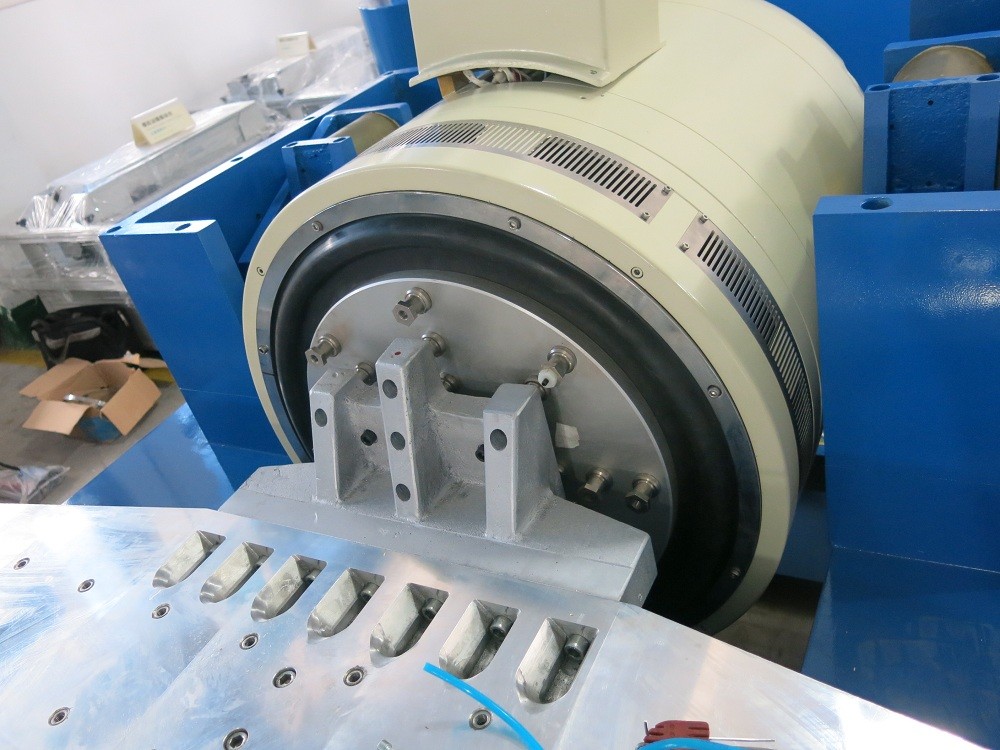

| Diamètre mobile de bobine (diamètre fonctionnant de MESA) | Diamètre de 450 millimètres | |||
| La qualité de la bobine mobile | 50kg | |||
| Charge maximum | 750Kg | |||
| MESA de la vis | 13 x M8 | |||
| Fuite de flux magnétique | <10gauss> | |||
| Dimension | 800mm x 800mm x 800mm (machine verticale) | |||
| Poids | Au sujet de 1500Kg | |||
| Le système servo | ||||
| Fonction | La température, pression atmosphérique, déplacement, au-dessus de tension, au-dessus d'actuel, sousvoltage d'entrée, défaut externe, alimentation d'énergie de contrôle, logique, manque d'entrée égale. | |||
| Contrôleur de vibration de Digital | ||||
| Configuration matériel | 2 que la Manche a entrés, la 1 Manche ont entré | |||
| Ordinateur pilote | Ordinateurs originaux de lenovo, affichage à cristaux liquides (avec le clavier/souris optique) | |||
| Logiciel | Opération chinoise/anglaise, l'analyse de domaine de temps et de domaine de fréquence, la source de signal, l'analyse de fréquence de champ de sinus, etc. WORD peuvent automatiquement produire des rapports des essais, signaux et l'affichage de données, stockage, a installé les paramètres d'essai et l'analyse de la fonction. | |||
| Système d'exploitation | Windows 2000/XP | |||
| Capteur B&W d'accélération |
domaine de fréquence : 1-2000Hz sensibilité : 50mv/g température ambiante : - 24 - 250℃ |
|||
| Condition électrique | ||||
| Source électrique | 3 phase, 380V/50Hz | |||
