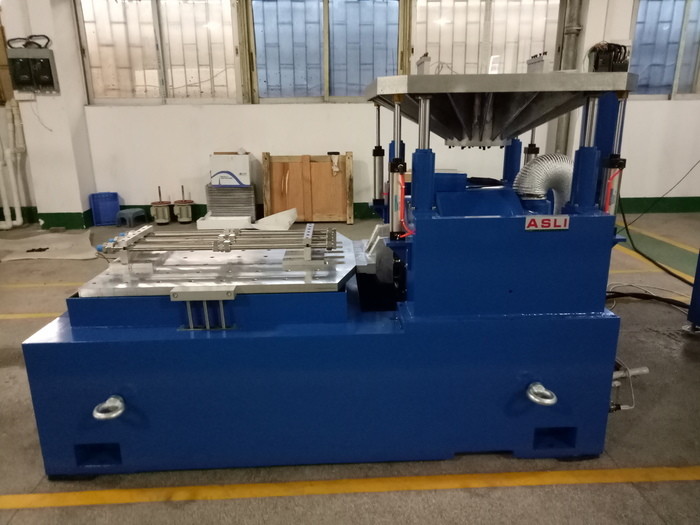

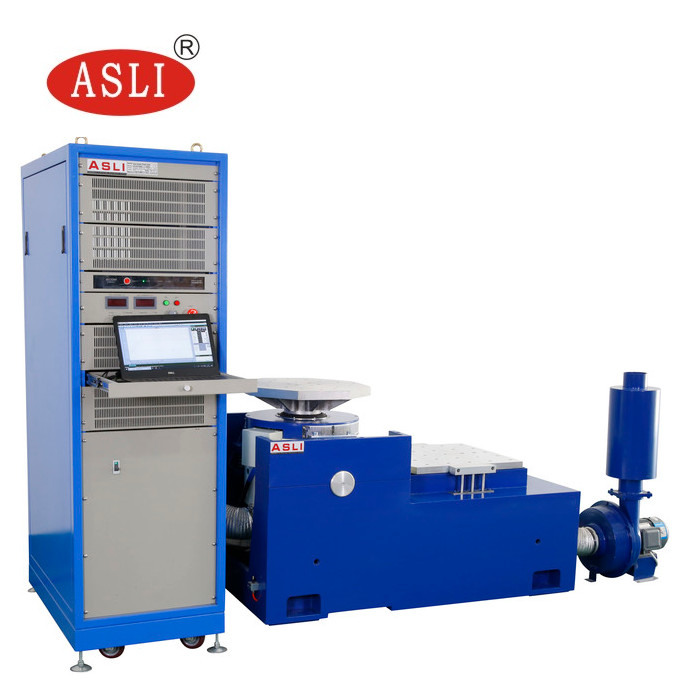

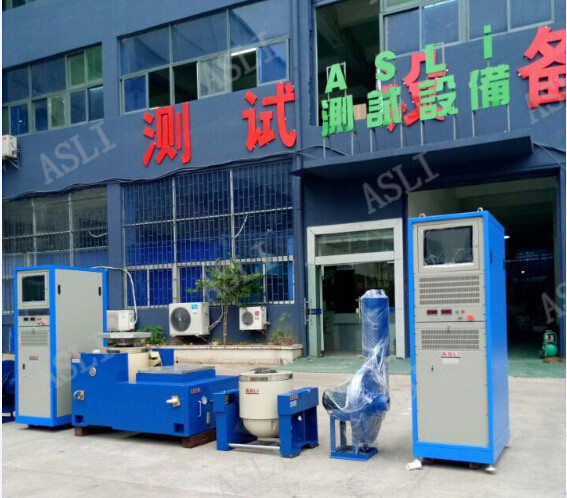

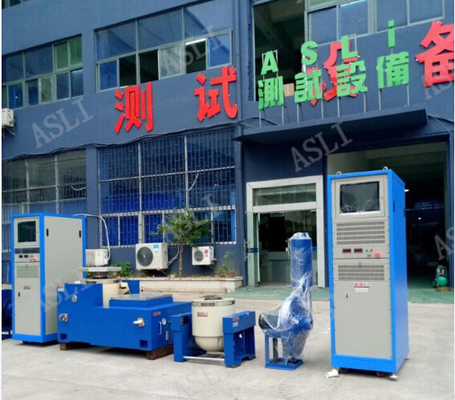

Machine d'essai des vibrations sinusoïdes et aléatoires avec régulateur de vibrations et amplificateur de puissance
Les normes:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc. Les États membres doivent fournir des informations détaillées sur les produits et les services fournis.
Application du projet
Le vibrateur à haute fréquence a adopté la "structure de circuit double magnétique", les "cercles d'action de squelette auto-générés", le "support aérien" et les "roulants à rouleaux et guidage linéaire","isolation par trunnion" technologie moderne avancée et technologie spéciale, peut être complétée par un test de vibration sinusoïdale à trois axes X, Y et Z et par des tests de vibration aléatoire à large bande, à compléter par le test classique (demi-sinus) de l'impulsion et du spectre de réponse aux chocs.
Industries d' application:Automobile, électronique, aérospatiale, navires, télécommunications, photoélectronique, instruments, etc.
(1) Force nominale: force sinusoïdale 6000 N; force aléatoire 6000 N; force de choc 12000 N;
(2) Plage de fréquences: de 5 Hz à 3500 Hz, fréquence fixe, balayage avant et arrière, sinus, aléatoire, choc
(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Temps de balayage de fréquence: de 1 à 32767
(5) Temps de balayage par fréquence: fréquence fixe/simple 1-3600 min, des courbes de balayage par fréquence peuvent être affichées.
(6) Accélération maximale 1000 m/s2(pas de charge)
(7) Charge maximale de 180 kg
(8)Déplacement maximal: 25 mm p-p (sans charge), double sommet
(9)Déplacement d'impact: 25 mm
(10)Poids de la bobine de déplacement: 6,5 kg
(11)Direction de vibration: verticale
(12) Vague de vibration: sinus, aléatoire, choc
(13)Diamètre de la bobine en mouvement: Φ230 mm
(14)Dimension du système de vibration ((mm): W850xH750xD550mm
(15) Poids du système de vibration: 590 kg

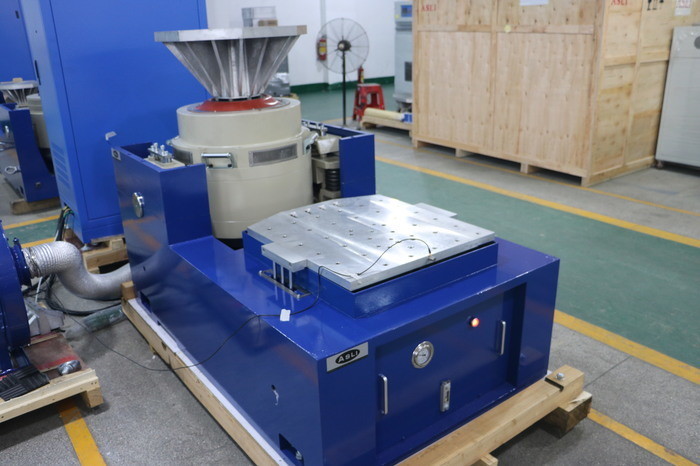

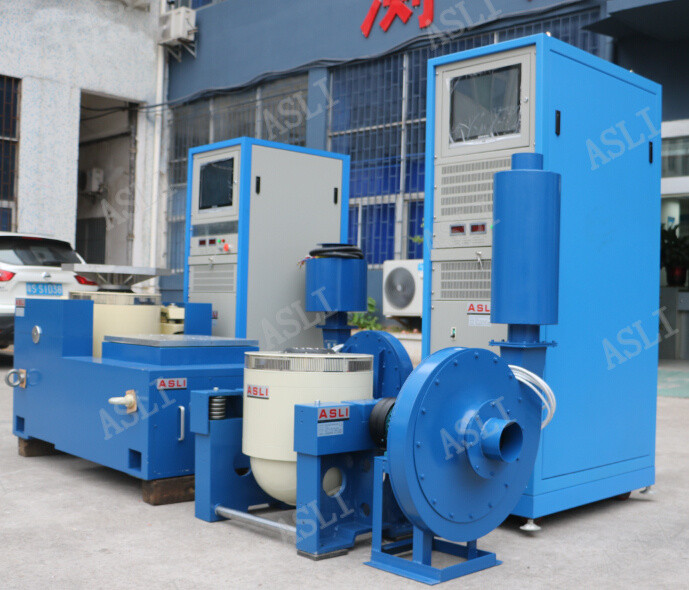

Détails des composants de vibration
(1) Générateur de vibrations 1 jeu
(2) Régulateur de vibrations 1 jeu
(3) Chambre de connexion de communication 1 mise en place
(4) Amplificateur de puissance DA-6 1 jeu
(5) Puissance d'excitation 1 pc
(7) Logiciel de pilotage 1 jeu
(8) Système de refroidissement 1 jeu
(9) Ordinateur industriel 1 jeu
Paramètres techniques:
| Nom | Tableau de vibration d'emballage/testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
