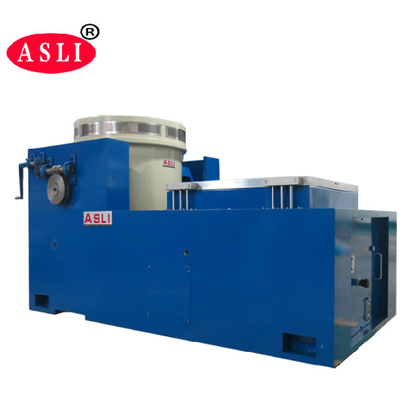

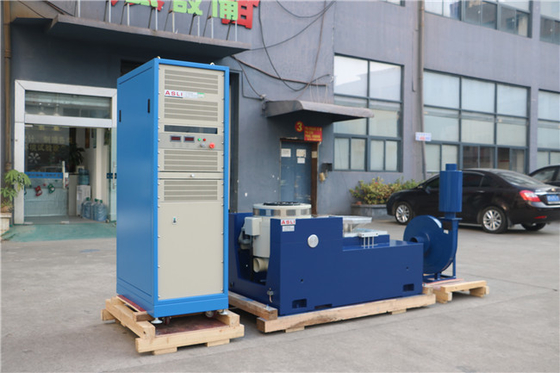

Dispositif trembleur électrodynamique de vibration pour le champ de sinus, le choc de Moitié-sinus et l'essai de vibration aléatoire

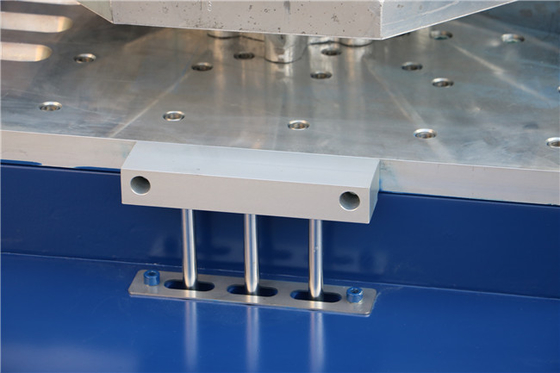

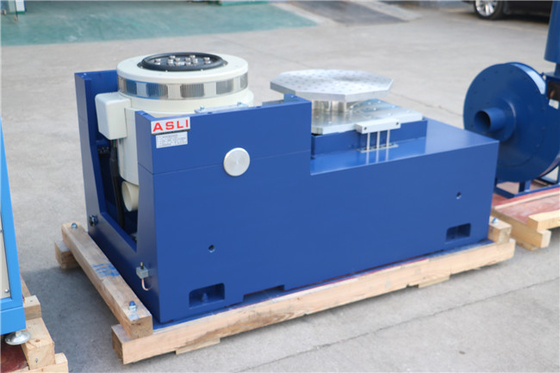

Secousse de la configuration de table :
la plage de fréquence de contrôle de dispositif trembleur de vibration du C.C jusqu'à 3 kilohertz et conviennent aux essais à chocs de haut-accélération aussi bien qu'à l'essai avec des excitations sinusoïdales, aléatoires et passagères.
Armatures interchangeables et légères – économiquement adaptabilité d'augmentation, puisque le même dispositif trembleur peut être équipé de différentes armatures pour ajuster la surface de montage selon la taille du dispositif à l'essai.
Application
Le dispositif trembleur à haute fréquence de vibration a adopté “structure double-magnétique de circuit”, “les cercles squelettiques auto-produits d'action”, “appui aéroporté” et des “roulements à rouleaux et les conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon” et la technologie spéciale, peuvent être accomplis essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplis par (moitié - sinus) l'essai classique de spectre d'impulsion et de réponse de choc. Il très utilisé dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
(1) force évaluée : force 6000N de sinus ; force aléatoire 6000N ; force 12000N de choc ;
(2) plage de fréquence : 5Hz à 3500Hz, à frèquence fixe, champ dans les deux sens, sinus, aléatoire, choc
(3) mode de Champ-fréquence : linéaire, logarithmique, champ dans les deux sens, à frèquence fixe
(4) temps de Champ-fréquence : 1 à 32767
(5) temps de Champ-fréquence : 1-3600mins à frèquence fixe/simple, courbes de champ-fréquence peut être montré.
(6) Max. Acceleration 1000m/s2 (non charge)
(7) Max Load 180Kg
(8) Max. Displacement : 25mm pp (non charge), double crête
(9) déplacement d'impact : 25 millimètres
(10) poids de bobine mobile : 6.5kg
(11) directions de vibration : verticale
vague de vibration (de 12) : sinus, aléatoire, choc
diamètre (de 13) de la bobine mobile : Φ230 millimètre
dimension de système de vibration (de 14) (millimètre) : W850xH750xD550mm
(15) poids de système de vibration : 590kg

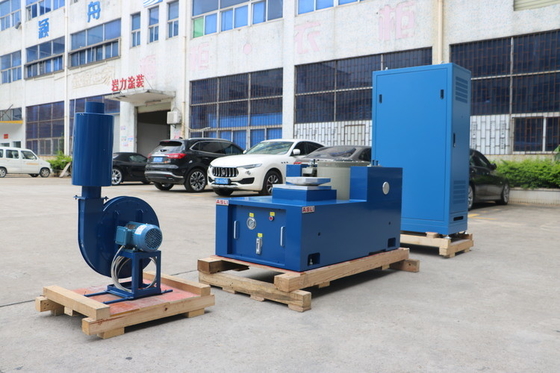

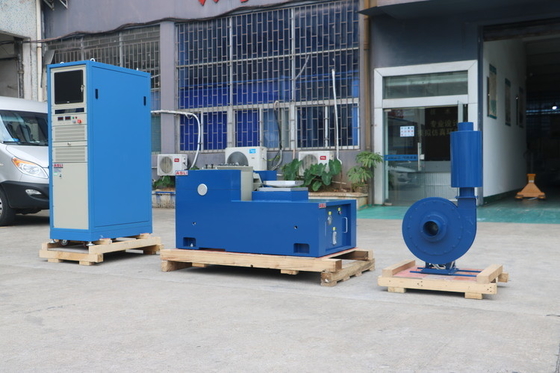

2-2 détails de composants de vibration
(1) ensemble du générateur 1 de vibration
(2) ensemble du contrôleur 1 de vibration
(3) ensemble de la chambre 1 de connexion de communication
(4) ensemble de l'amplificateur de puissance DA-6 1
(5) PC de la puissance 1 d'excitation
(7) conducteur Software 1 ensemble
(8) ensemble du système de refroidissement 1
(9) ensemble industriel de l'ordinateur 1
Paramètres techniques :
| Nom | Appareil de contrôle de emballage de Tableau de vibration/Tableau de vibration pour des pièces d'auto | ||||||||
| Modèle | Force évaluée de sinus (n) | Force aléatoire évaluée (n) | Plage de fréquence (hertz) | Accélération évaluée (m/s2) | Vitesse nominale (m/s) | Déplacement évalué (pp) millimètre | Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimension de la bobine mobile (millimètres) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
