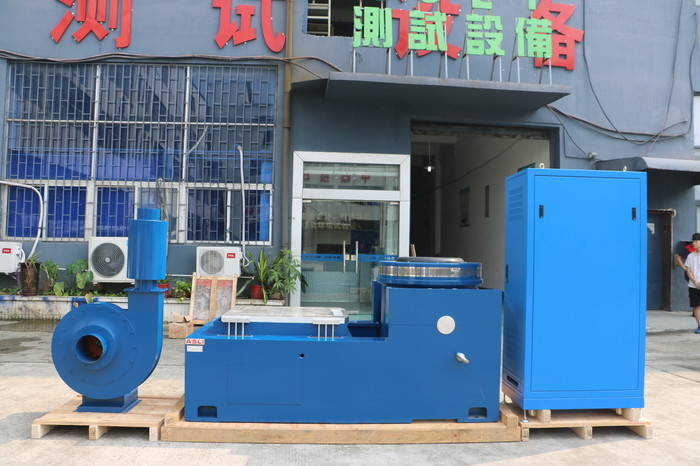

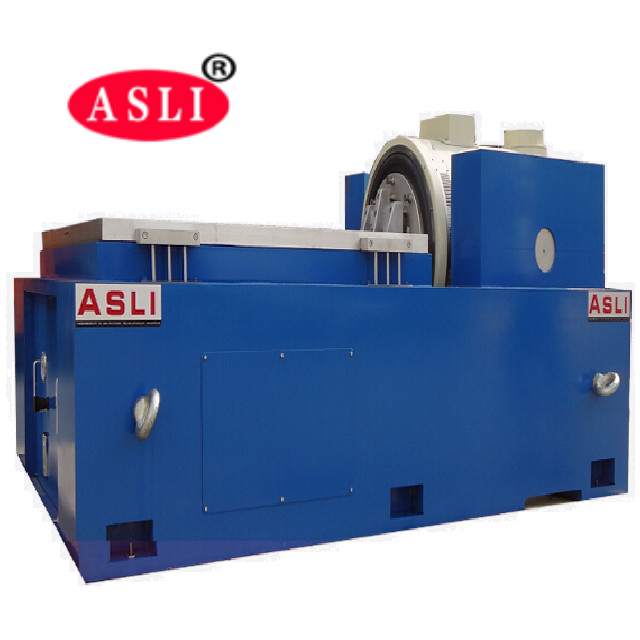

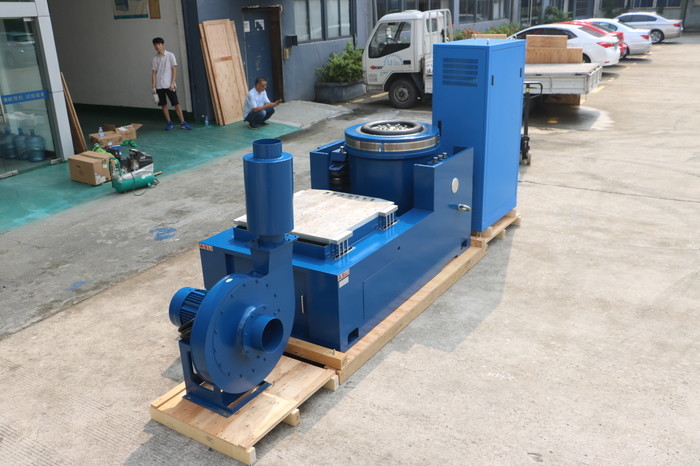

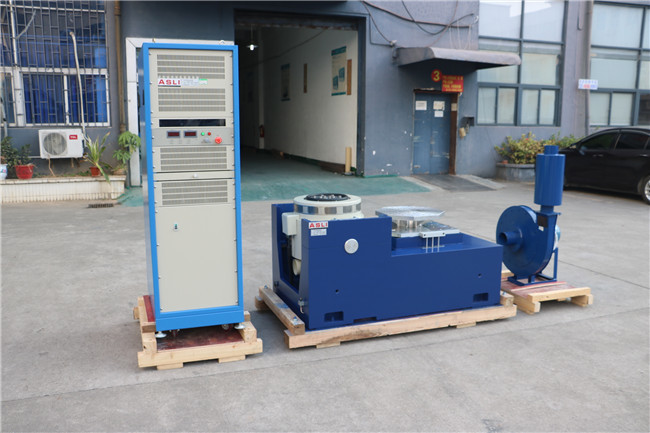

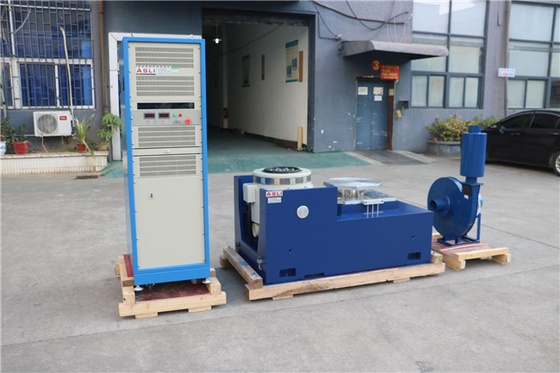

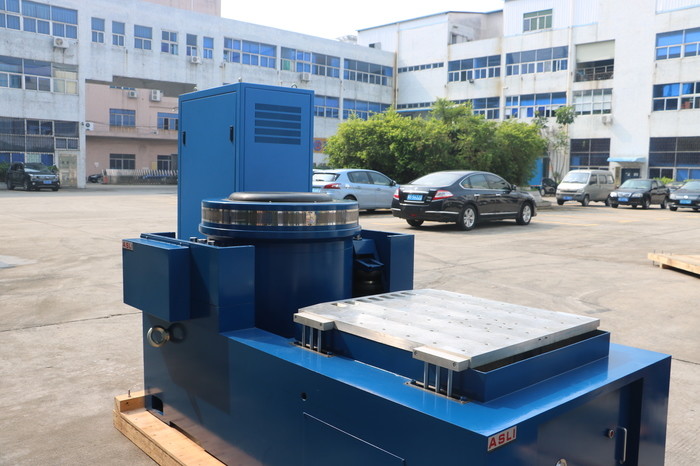

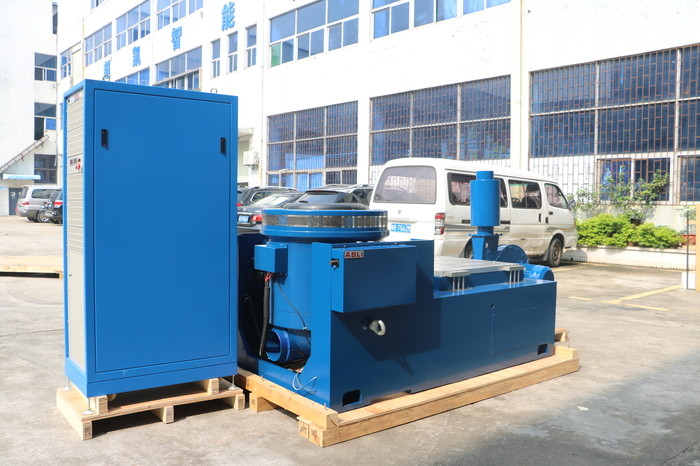

Banc d'essai à haute fréquence 2A de vibration de simulation de transport d'ISTA
Product Details
| Force de vibration: | 6 000 N | Application du projet: | Paquet |
|---|---|---|---|
| Direction de la vibration: | 3 Axe | Norme d'essai: | ista 2a |
| Fréquence: | 3 à 3500 Hz | Accélération: | 100 g |
| Mettre en évidence |
Banc d'essai de vibration de simulation de transport,banc d'essai de la vibration 2A,Appareil de contrôle de vibration d'ISTA |
||
Product Description
Le banc d'essai des vibrations de simulation de transport à haute fréquence ISTA 2A est conçu pour des tests complets de réponse aux vibrations.la première étape consiste à effectuer une étude de la réponse aux vibrations pour vérifier la fonction de l'objet d'essai et examiner l'influence des résonances sur toute la gamme de fréquencesPour tous les types d'essais, les résonances sont identifiées au moyen d'un balayage sinusal.
Le système prend en charge les modes d'essai suivants:
- Vibration sinusoïdale à fréquence fixe
- Vibration par balayage
- Vibrations aléatoires
- Choc classique
Télécharger le document technique pour stockage et référence:
Télécharger l'équipement de test de vibration ES-6 (PDF)- Méthode de réglage:Menu chinois et anglais avec fonctionnement informatique, utilisant des systèmes de surveillance et de contrôle spécialisés.
- Fonctions d'affichage:Affichage dynamique des courbes d'essai, des données multicanaux et du nombre de données.
- Enregistreur de courbe:Enregistrement en temps réel des données d'essai avec capture automatique des données. Les résultats des tests peuvent être stockés et imprimés.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- L'installation est facile et peut être effectuée par l'utilisateur.
- Interface utilisateur: écran tactile LCD pour le mode local et PC-Windows (via Ethernet) pour le mode distant.
- Mode local: démarrage rapide d'un essai prédéfini; des dizaines de spécifications d'essai peuvent être stockées.
- Mode à distance: fonctionnement complet du système, y compris la définition des essais, le stockage des spécifications des essais sur MOSTAR, le contrôle des essais, l'examen des données d'essai et la documentation.
La table de vibration est fabriquée à l'aide d'une double structure de circuit magnétique, de cercles d'action auto-générés, de support aérien, de roulements à rouleaux et de guidage linéaire.et isolation par trunnionCes technologies modernes et spécialisées permettent de réaliser des tests de vibration sinusoïdale à trois axes X, Y et Z et des tests de vibration aléatoires à large bande.ainsi que les tests de pouls classiques (half-sinus, trapézoïdal, ondes à dent de scie) et tests du spectre de la réponse aux chocs.
- Le squelette de bobine en mouvement soigneusement conçu offre une fréquence de résonance axiale de premier ordre supérieure.
- Armature légère à haute rigidité, atteignant une fréquence de 4500 Hz.
- Contrôle de la ligne de connexion par ordinateur pour le stockage immédiat de matériel.
- Afficher le tableau de contrôle.
- Faible résistance et conception de haute performance ¢ haute efficacité à faible coût.
- Haute fiabilité avec faible taux de défaillance.
Si vous avez des questions ou des exigences concernant le banc d'essai ISTA 2A pour la simulation des vibrations de transport à haute fréquence, n'hésitez pas à envoyer votre demande.
