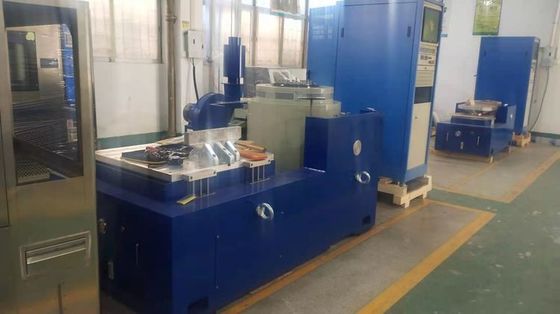

Vibrateur électrodynamique pour pièces automobiles
Product Details
| force sinusoïdale: | 600 kg | Vitesse: | 1,6 m / s |
|---|---|---|---|
| Déplacement: | 25MM | Fréquence: | 3 ~ 3500HZ |
| Chargement: | 180 kg | Accélération: | 100g |
| armature: | 230 mm | Standard de test: | CEI61373 |
| Application: | LED, PIÈCES D'AUTO, BATTERIE | ||
| Mettre en évidence |
Dispositif trembleur électrodynamique de vibration de pièces d'auto,dispositif trembleur électrodynamique de vibration de 1,6 m/s |
||
Product Description
chambre d'essai de vibration ES-6.pdf
Équipement d'essai électrodynamique de shaker avec une force nominale de 600 kg répondant à l'essai de vibration IEC61373
Normes applicables:
Il s'agit de l'ISTA, du GB, du GJB, du JIS,Le produit doit être présenté sous forme d'un produit unique.Des conneries, etc.
Principales applications:
- Épreuves de composants de satellite
- Épreuves du produit et de l'emballage
- Scénario général de dépistage du stress
- Pièces et systèmes automobiles - essais de qualification
- Assemblage électronique, tests d'équipements informatiques
- Avionique et essais de matériel militaire
Application du projet
Le vibrateur à haute fréquence a adopté la "structure de circuit double magnétique", les "cercles d'action de squelette auto-générés", le "support aérien" et les "roulants à rouleaux et guidage linéaire","isolation par trunnion" technologie moderne avancée et technologie spéciale, peut être complétée par un test de vibration sinusoïdale à trois axes X, Y et Z et par des tests de vibration aléatoire à large bande, à compléter par le test classique (demi-sinus) de l'impulsion et du spectre de réponse aux chocs.Il est largement utilisé dans la défense nationale., les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et autres domaines.
(1) Force nominale: force sinusoïdale 6000 N; force aléatoire 6000 N; force de choc 12000 N;
(2) Plage de fréquences: de 5 Hz à 3500 Hz, fréquence fixe, balayage avant et arrière, sinus, aléatoire, choc
(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Temps de balayage de fréquence: de 1 à 32767
(5) Temps de balayage par fréquence: fréquence fixe/simple 1-3600 min, des courbes de balayage par fréquence peuvent être affichées.
(6) Accélération maximale 1000 m/s2(pas de charge)
(7) Charge maximale de 180 kg
(8)Déplacement maximal: 25 mm p-p (sans charge), double sommet
(9)Déplacement d'impact: 25 mm
(10)Poids de la bobine de déplacement: 6,5 kg
(11)Direction de vibration: verticale
(12) Vague de vibration: sinus, aléatoire, choc
(13)Diamètre de la bobine en mouvement: Φ230 mm
(14)Dimension du système de vibration ((mm): W850xH750xD550mm
(15) Poids du système de vibration: 590 kg

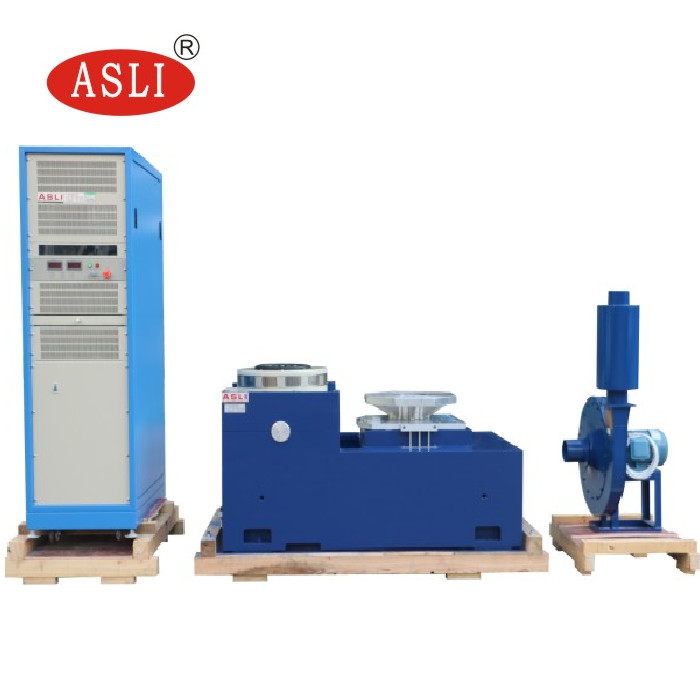

Détails des composants de vibration
(1) Générateur de vibrations 1 jeu
(2) Régulateur de vibrations 1 jeu
(3) Chambre de connexion de communication 1 mise en place
(4) Amplificateur de puissance DA-6 1 jeu
(5) Puissance d'excitation 1 pc
(7) Logiciel de pilotage 1 jeu
(8) Système de refroidissement 1 jeu
(9) Ordinateur industriel 1 jeu
Paramètres techniques:
| Nom | Tableau de vibration d'emballage/testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.
