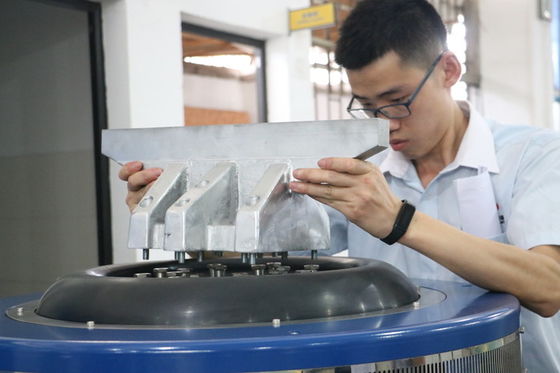

Secoueur de vibrations électrodynamique PCB
Product Details
| force sinusoïdale: | 20000n | Vitesse: | 1,8 m / s |
|---|---|---|---|
| Déplacement: | 51mm | Fréquence: | 3 ~ 2000 Hz |
| Chargement: | 300 kg | Accélération: | 100g |
| armature: | 320 mm | Application: | Carte PCB de l'électronique |
| Plage de température: | -70~150℃ | Plage d'humidité: | 20~98%R.H. |
| Mettre en évidence |
Dispositif trembleur électrodynamique de vibration de carte PCB,Dispositif trembleur électrodynamique de la vibration 2000HZ,équipement de test de Tableau de vibration de 51mm |
||
Product Description
équipement d'essai de vibration ES-20.pdf

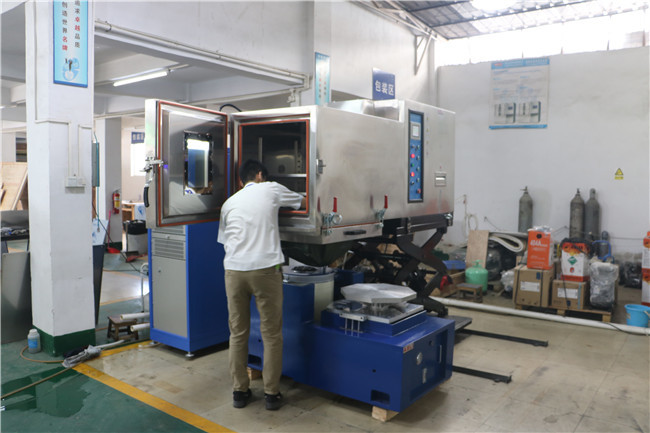

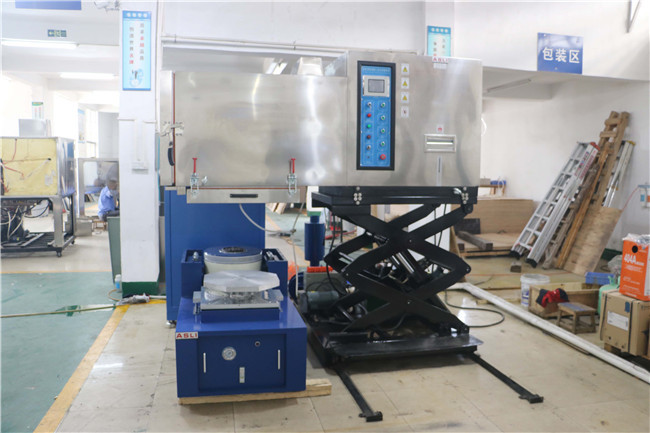

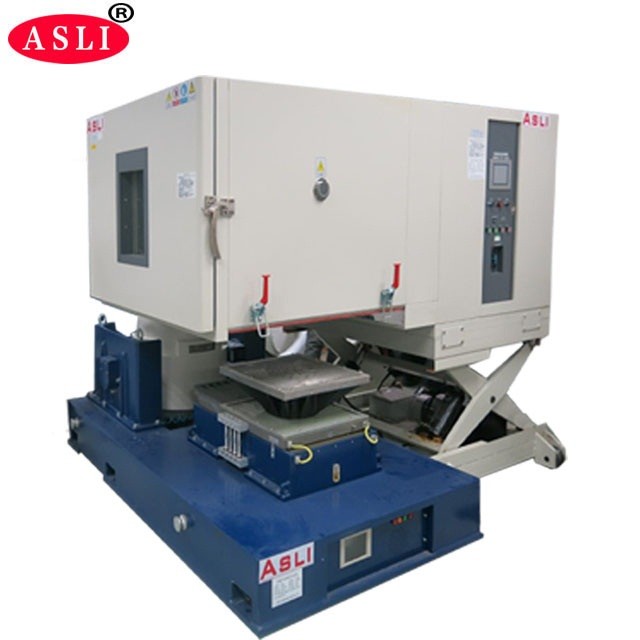

Système combiné de vibration électrodynamique à température et humidité pour PCB électronique
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for PCB are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentLa machine est simple à utiliser et peut effectuer un large éventail de tests de vibration conformément aux spécifications du gouvernement, de l'industrie et des entreprises.
1Une structure combinée de chambre d'essai et de système de réfrigération dotée d'un design compact et gracieux; console indépendante
2Pour le rendre pratique pour le fonctionnement; unité de compresseur de réfrigération d'origine et ses principaux accessoires importés de l'étranger
3. Contrôleur LCD à écran tactile couleur importé capable de contrôler les programmes de température et d'humidité de l'automobile;
4Pour répondre aux exigences uniques du client, les utilisateurs peuvent choisir parmi différents modèles de banc d'essai de vibration pour s'assurer qu'en plus d'un bon refroidissement
5. Système de scellement thermique et d'air, ce banc de vibration va également bénéficier d'un effet remarquable de vibration mécanique
équipement d'essai de fiabilité, vibration de choc
Paramètres techniques:
| Modèle | Les émissions de dioxyde de carbone dans l'atmosphère doivent être maintenues à une température minimale. |
| Dimension interne | Les mesures de sécurité doivent être appliquées conformément à l'annexe I. |
| Dimension extérieure | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
| Plage de température | Température basse: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Température élevée:100°C ((150°C) |
| Plage d'humidité | 20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H. est une condition spéciale facultative, besoin déshumidificateur) |
|
Précision analytique Distribution température et l'humidité |
00,1 °C; 0,1% H.R./± 2,0 °C; ± 3,0% H.R. |
|
Précision de contrôle de température et l'humidité |
±0,5 °C; ±2,5% de H.R. |
|
Température Hausse ou baisse Taux de vitesse |
La température augmente d'environ 0,1 à 3,0 °C/min / la température diminue d'environ 0,1 à 1,5 °C/min; (Le taux de chute de vitesse min.1.5oC/min est une condition spéciale facultative) |
|
Les activités internes Matériel extérieur |
Le matériau de la boîte intérieure est en acier inoxydable SUS 304#, celui de la boîte extérieure est en acier inoxydable ou Acier laminé à froid avec revêtement peint. |
| Matériau d'isolation | Matériaux isolants à haute température, haute densité, chlore formate, mousse d'acétate d'éthyle |
| Système de refroidissement | Réduction de la température de l'air et de l'eau |
| Dispositifs de protection |
Commutateur sans fusible, commutateur de protection contre la surcharge pour le compresseur,liquide de refroidissement haute et basse tension commutateur de protection, commutateur de protection contre l'excès d'humidité et de température, fusibles, système d'alerte de défaillance, protection contre les accidents de stockage |
| Accessoires facultatifs | Porte intérieure avec trou de fonctionnement (facultatif), enregistreur (facultatif), purificateur d'eau, déshumidificateur |
|
Vibration Équipement d'essai |
Choisir le bon banc d'essai de vibration selon les conditions de test du client, les paramètres techniques S' il vous plaît prendre l' électrodynamique |
| Le pouvoir | AC380V 3 phrases 5 lignes, 50/60 Hz |
| Nom | Tableau de vibration d'emballage/testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.
Si vous avez besoin de plus d'informations sur la température de l'humidité combiné système électrodynamique vibration shaker pour PCB électronique, n'hésitez pas à me contacter.
