3000hz à haute fréquence 10000N Shaker System électrodynamique
Détails du produit
| force sinusoïdale: | 10000N | Pouvoir: | Électronique |
|---|---|---|---|
| direction des vibrations: | vibrations horizontales | onde vibratoire: | sinusoïdale, aléatoire, choc |
| capteur d'accélération: | 1 pièce | saisir: | 1 canal |
| sortir: | 1 canal | Fréquence: | 3 ~ 3000 Hz |
| Mettre en évidence |
système électrodynamique du dispositif trembleur 3000hz,système électrodynamique du dispositif trembleur 10000N,dispositif trembleur à haute fréquence de la vibration 3000hz |
||
Description du produit

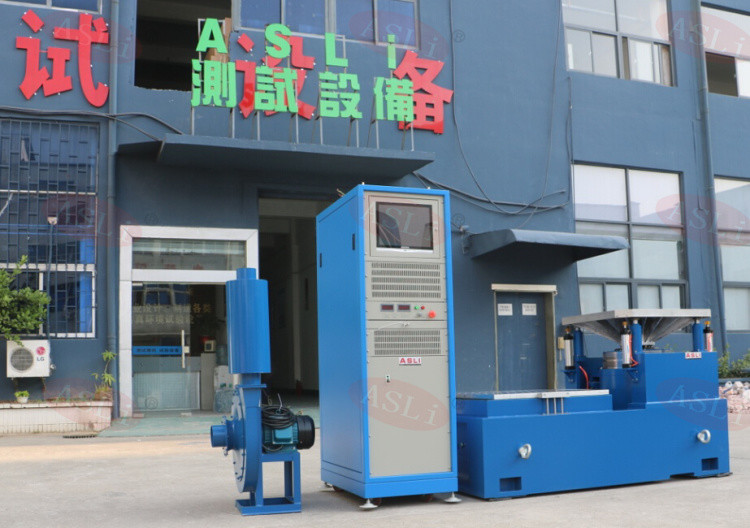

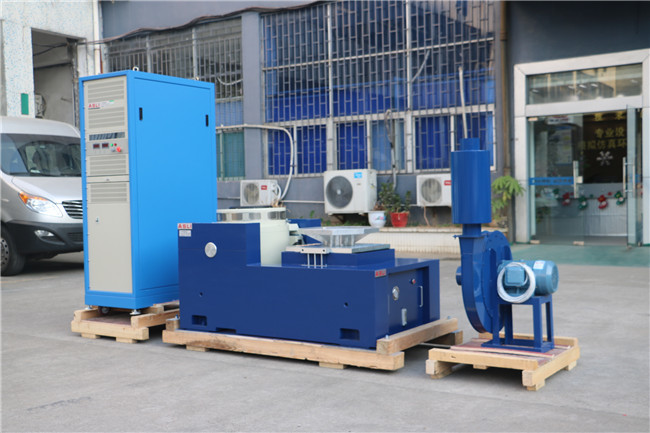

Le système de secoueur électrodynamique haute fréquence 3000 Hz 10000 N est conçu pour des applications de test de vibration exigeantes. Ces systèmes sont largement utilisés dans les industries de la défense nationale, du développement d'armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
| Modèle |
Nominal Sinus Force (N) |
Nominal Aléatoire Force (N) |
Fréquence Plage (Hz) |
Nominal Accélération (m/s²) |
Nominal Vitesse (m/s) |
Nominal Déplacement (p-p) mm |
Max. Charge (Kg) |
Mobile Bobine (Kg) |
Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Dans un petit banc de charge, une accélération et une fréquence de travail plus élevées peuvent être réalisées, améliorant la capacité de charge et les performances globales du banc de machine complet.

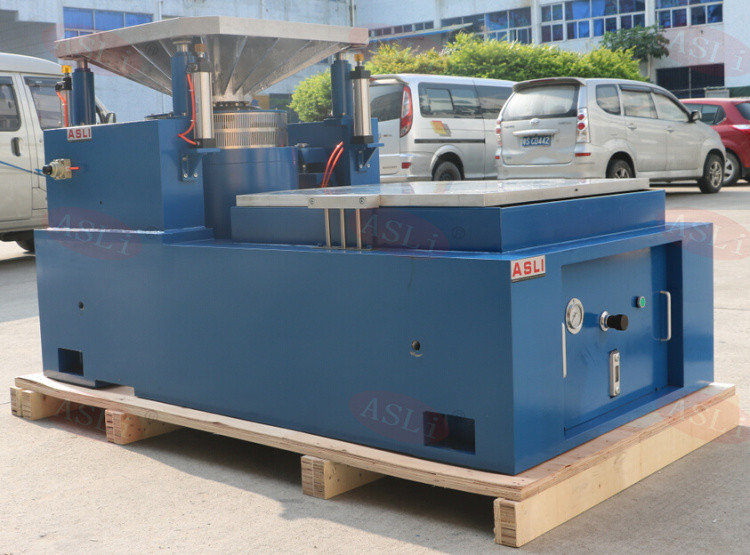

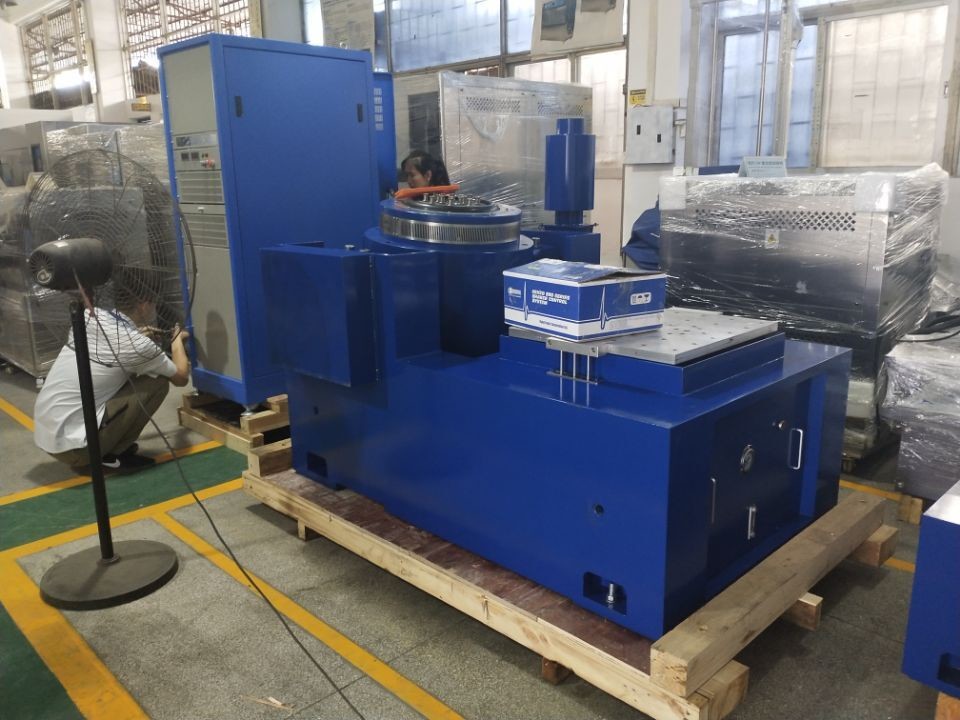

- Le banc horizontal et le banc de vibration sont de type intégral, présentant une structure robuste et une installation et un réglage pratiques.
- Piste de pression statique avec conception en V, offrant des capacités de résistance à la pente et de résistance à la charge excentrée.
- Pompe à huile intégrée avec une structure bien conçue pour une utilisation facile.
| Modèle | Taille du banc (mm) | Plage de fréquence (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
La machine de test de vibration électromagnétique est conçue pour les environnements éducatifs, de recherche et de laboratoire. Elle adopte une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux, un guidage linéaire et une isolation de tourillon — intégrant une technologie moderne avancée et une ingénierie spécialisée.
Ce système peut effectuer des tests de vibration sinusoïdale sur les axes X, Y et Z, des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.
FAQ :
Q1 : Qu'est-ce qu'un secoueur de vibration électrodynamique ?
R : Un secoueur de vibration électrodynamique est un système de test utilisé pour simuler les conditions de vibration que les produits peuvent rencontrer pendant le transport, le fonctionnement ou le service. Il est largement utilisé pour les tests de fiabilité, de durabilité et de qualification.
Q2 : Quels produits peuvent être testés ?
R : Il peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication et d'autres produits nécessitant des tests de vibration.
Q3 : Quels tests de vibration le secoueur peut-il effectuer ?
R : Selon la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, la recherche de résonance, le balayage de fréquence et d'autres tests de vibration programmables.
Q4 : Quelle est la fréquence de test maximale ?
R : La fréquence maximale dépend du modèle et de la configuration. Différents modèles de secoueurs sont disponibles pour différentes exigences de fréquence. Veuillez fournir votre plage de fréquence requise afin que nous puissions recommander un modèle approprié.
Q5 : Comment sélectionner le bon modèle de secoueur ?
R : Les principaux facteurs comprennent :
- Poids maximal de l'échantillon
- Dimensions de l'échantillon
- Direction de vibration requise
- Plage de fréquence
- Accélération maximale
- Déplacement
- Norme de test de vibration requise
Sur la base de ces paramètres, nous pouvons recommander un système de secoueur approprié.
Q6 : Le secoueur peut-il effectuer des vibrations verticales et horizontales ?
R : Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.
Q7 : Peut-il effectuer des tests de vibration aléatoire ?
R : Oui. Un contrôleur de vibration approprié peut être configuré pour les tests de vibration aléatoire, y compris les profils de test basés sur la PSD.
Q8 : Peut-il effectuer des tests de choc ?
R : Oui, à condition que le système de secoueur sélectionné ait une force, un déplacement et une capacité d'accélération suffisants pour le profil de choc requis.
Un secoueur de vibration électrodynamique offre plusieurs avantages pour les tests de vibration à haute fréquence :
- Large plage de fréquence : Convient aux tests de vibration à basse et haute fréquence, en particulier pour les composants électroniques et automobiles.
- Haute précision de contrôle : La fréquence, l'accélération, le déplacement, la vitesse et la durée du test peuvent être contrôlés avec précision.
- Réponse rapide : Le système d'entraînement électrodynamique répond rapidement aux signaux de contrôle, ce qui le rend adapté aux tests de vibration par balayage.
- Sortie de vibration stable : Le contrôle en boucle fermée aide à maintenir des niveaux de vibration stables tout au long du test.
- Tests programmables : Les paramètres de test tels que la plage de fréquence, le taux de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
- Convient aux tests à haute fréquence : Particulièrement adapté aux PCB/PCBA, à l'électronique automobile, aux capteurs, aux connecteurs, aux batteries et à d'autres composants électroniques.
- Automatisation élevée : Les programmes de test peuvent être enregistrés et exécutés automatiquement, améliorant l'efficacité et la répétabilité des tests.
Points forts du produit

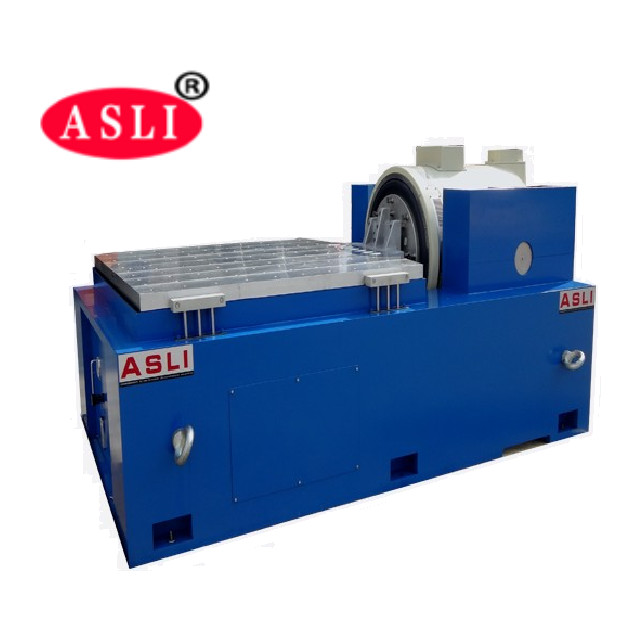

Agitateur électrodynamique 10 000 N, sinusoïdal 3-3 000 Hz/aléatoire/choc, vibration horizontale. Pompe à huile intégrée, piste de pression statique en forme de V, résistante à la pente et aux charges de biais. Idéal pour les tests de défense, aérospatiale et électronique. Tables d'extension personnalisées disponibles.
