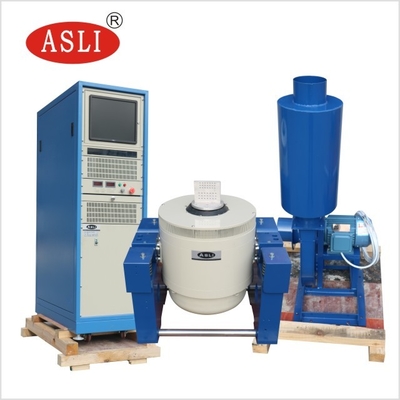

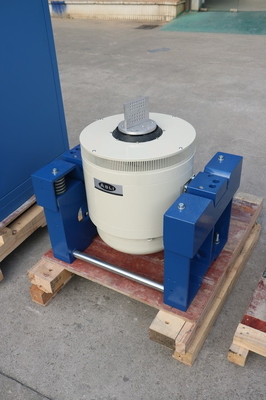

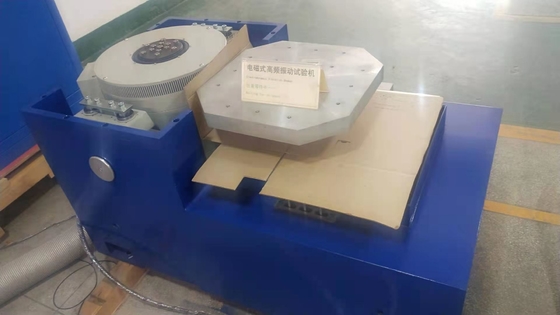

Testeur de vibration de type électrodynamique à haute fréquence pour boîte en carton
Le système d'essai de vibration est principalement utilisé pour les tests d'environnement de vibration et de choc des produits, les tests de dépistage des contraintes environnementales, les tests de fiabilité.
Testeur de vibration électromagnétique entièrement conforme à l'essai de conception standard lié à la batterie, simulation, sous certaines conditions de l'essai de vibration de la batterie,la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite, l'accélération et le mode de déplacement le long de l'échantillon de batterie, les vibrations de trois directions mesurées perpendiculairement les unes aux autres ne doivent pas fuir,Ne perds pas courage, pas cassé, pas de feu et d'explosion.
Les essais de vibration dans le domaine de l'application sont extrêmement larges, allant des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures et des appareils électroménagers et d'autres produits industriels.
Paramètres techniques:
Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Norme d'essai:
Le nombre de points d'intervention est le nombre de points de contact.
UL 1642:2012 < Norme pour les piles au lithium >
L'utilisation de la batterie est interdite.
UN38.3 ((2012)
IEC 62133-2:2017 < Exigences de sécurité pour les cellules secondaires scellées portables et pour les batteries fabriquées à partir d'elles, destinées à être utilisées dans des applications portables - Partie 2: Systèmes au lithium >
Le produit doit être présenté dans la boîte de vitesses.
La norme IEC 60086:2007 est appliquée.
