Dispositif de essai de la vibration 10KN, 1.8m/S vibration Shaker Table Systems
Product Details
| force sinusoïdale: | 10000N | Vitesse: | 1,8 m / s |
|---|---|---|---|
| Direction de vibration: | vibration verticale ou x, y, z | Accélération: | 100g |
| Fréquence: | 3 ~ 3000Hz | Pouvoir: | 380V 3 phase |
| Déplacement: | 51 mm | ||
| Mettre en évidence |
dispositif d'essai de la vibration 1.8m/s,Dispositif d'essai de la vibration 10KN,systèmes de table de dispositif trembleur de la vibration 1.8m/s |
||
Product Description
Nous sommes un fabricant de produits de la série de testeurs de vibration électrodynamiques à haute fréquence / testeurs de fatigue par vibration à haute fréquence. Nos systèmes adoptent des technologies modernes avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation par tourillon. Ceux-ci permettent d'effectuer des tests de vibration sinusoïdale sur trois axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils électroménagers.
- Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de la tige de culbuteur, rigidité du corps composite importée, avec capacité de charge excentrique.
- Fondation d'isolation par tourillon dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Système mobile de technologie avancée pour assurer une haute fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et dynamique du petit ballon de roulement, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

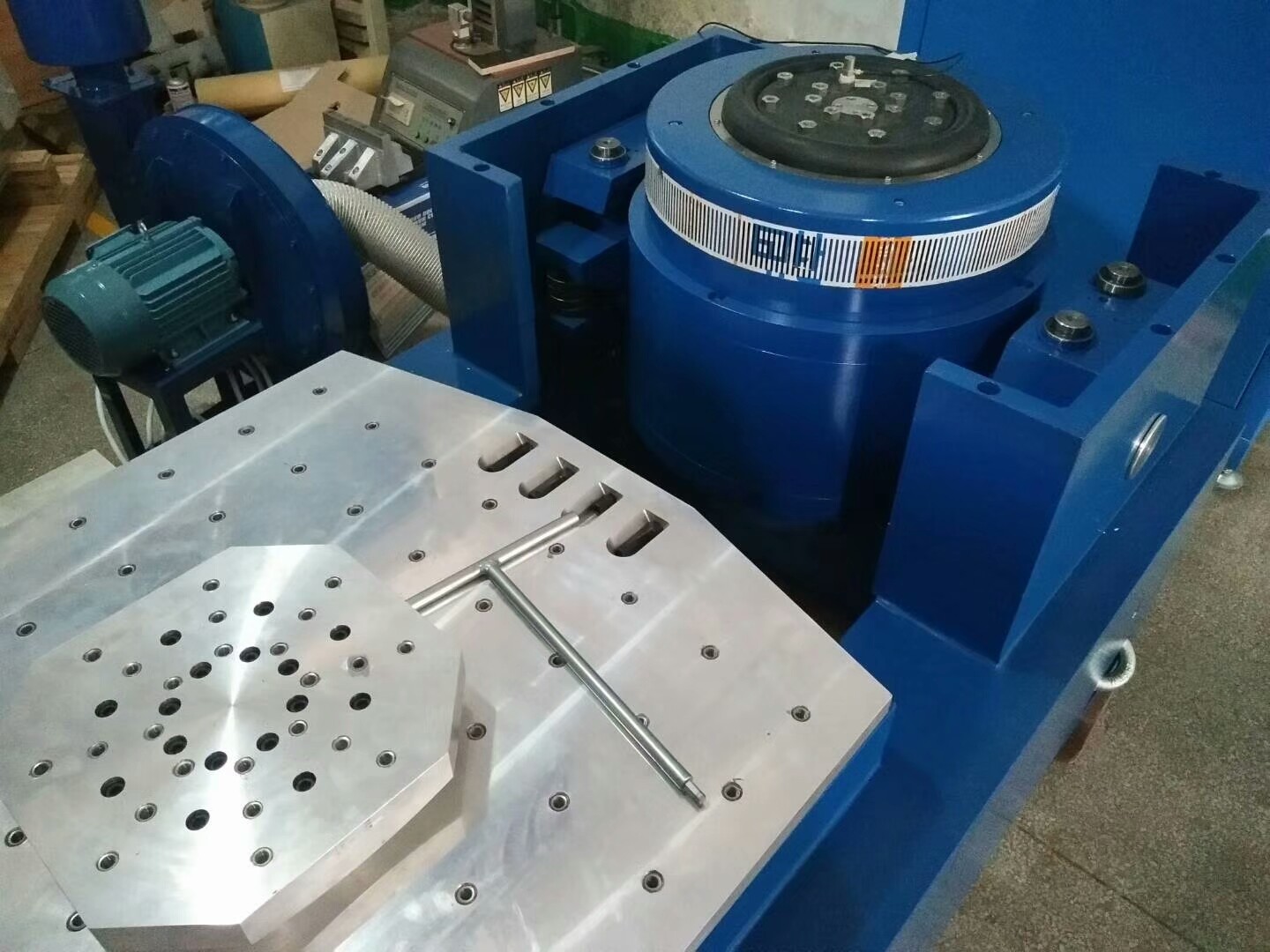

- Dans un petit banc de charge pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances de l'ensemble du banc de la machine.
- Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et pratique à installer et à régler.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée, bonne structure et facile à utiliser.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

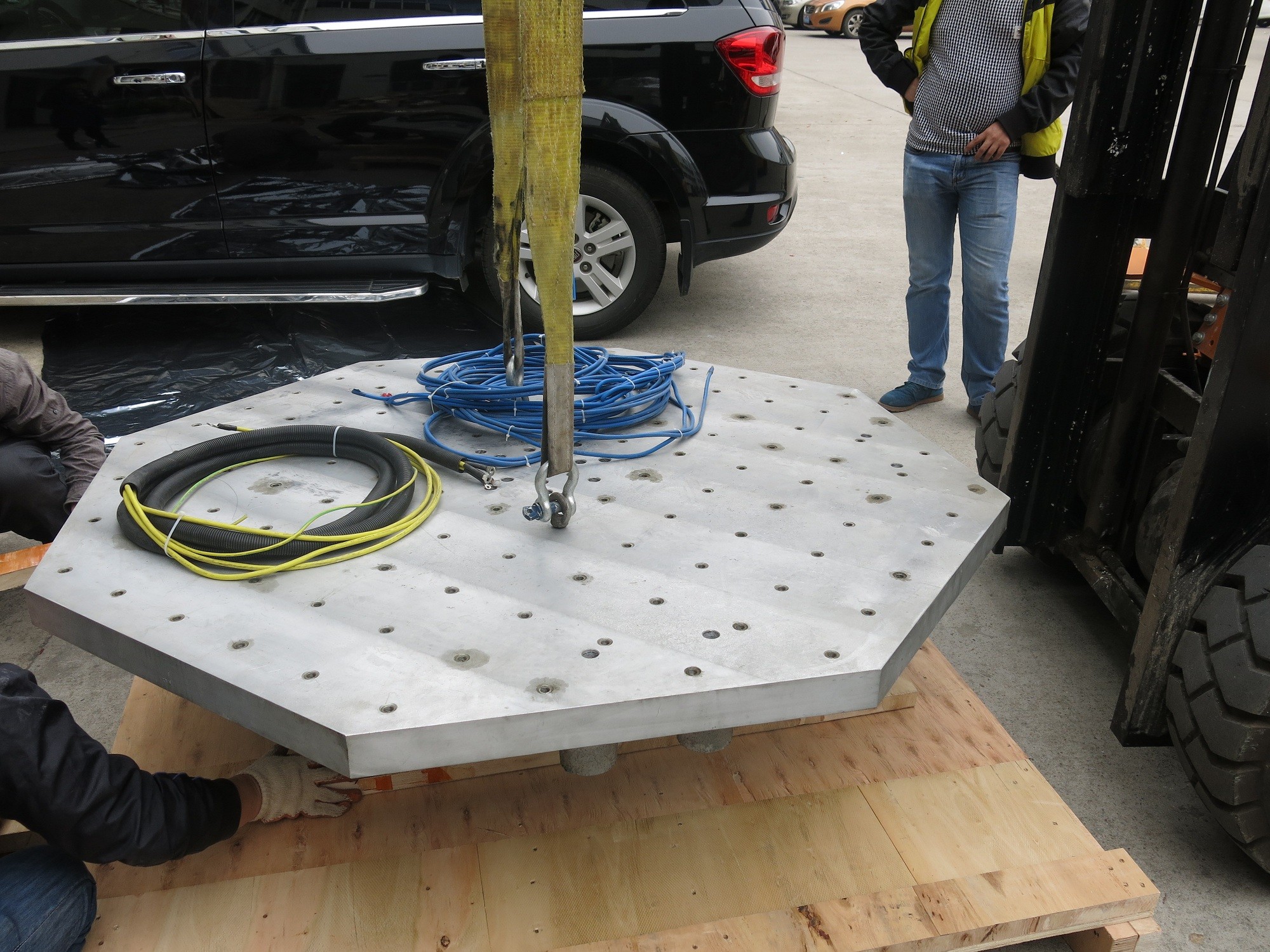

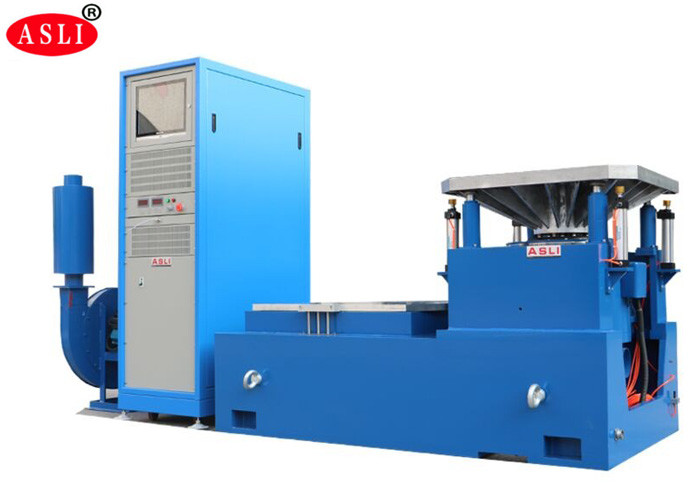

Le banc étendu vertical VT et les pinces spécifiées sont calculés avec précision et conçus avec soin pour garantir que le client obtienne les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une fabrication soignée.
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banc rond) | 220 | 350 | Φ1200 |
