Épreuve de vibration à haute fréquence ES-30.pdf
Testeur de vibrations électromagnétiques verticales et horizontales/shaker pour les essais de conditionnement
Électromagnétique vibration shakerIl s'agit d'une plateforme d'essai qui répond à toutes sortes de spécifications d'essai,et peut être exécuté y compris IEC, MIL-STD, JIS, ASTM et autres spécifications.
| - Le shaker | |
| Force sinusoïdale (peak) | 30 kN |
| Force de choc (pic) | 60 kN |
| Plage de fréquences | 5~2800Hz |
| Déplacement (continu) | 100 mm |
| Max. vitesse | 10,8 m/s |
| Accélération maximale | 75 g |
| Diamètre de l'armure | 445 mm |
| Fréquence de résonance de 1er ordre | 2,400 Hz |
| Moment excentrique autorisé | > 500 Nxm |
| Poids de l'armure | 40 kg ou plus |
| Dimension de vis HE/ST | M10 (en métrique) |
| Fréquence d'isolation des vibrations axiales | 3 Hz |
| Max. charge utile | 500 kg ou plus |
| Fuite de flux magnétique | ≤ 1 mT |
| Dimensions (L × W × H, déballé) | 1,330x860x1,250 mm |
| Poids (non emballé) | 2500 kg |
| Installation | Tapis en caoutchouc (boucles d'ancrage nécessaires) |
| Amplificateur de puissance | |
| Sortie de l'amplificateur | 30 kVA |
| RNN | > 65 dB |
| Voltage de sortie nominal | 120 RPM |
| Dimensions (L × W × H, déballé) | Pour les pièces de rechange |

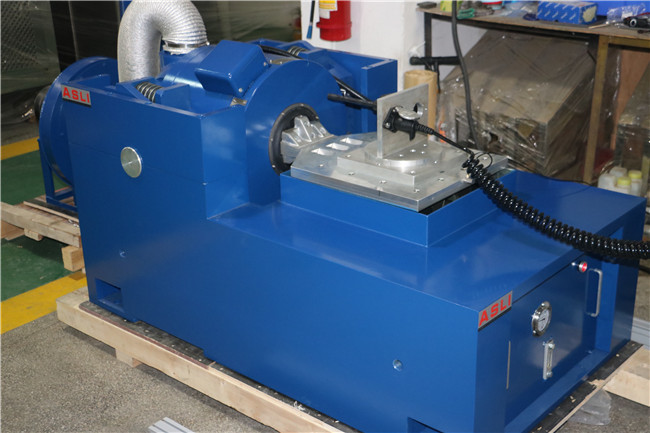

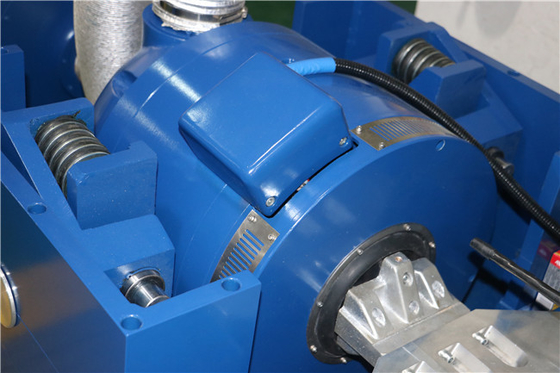

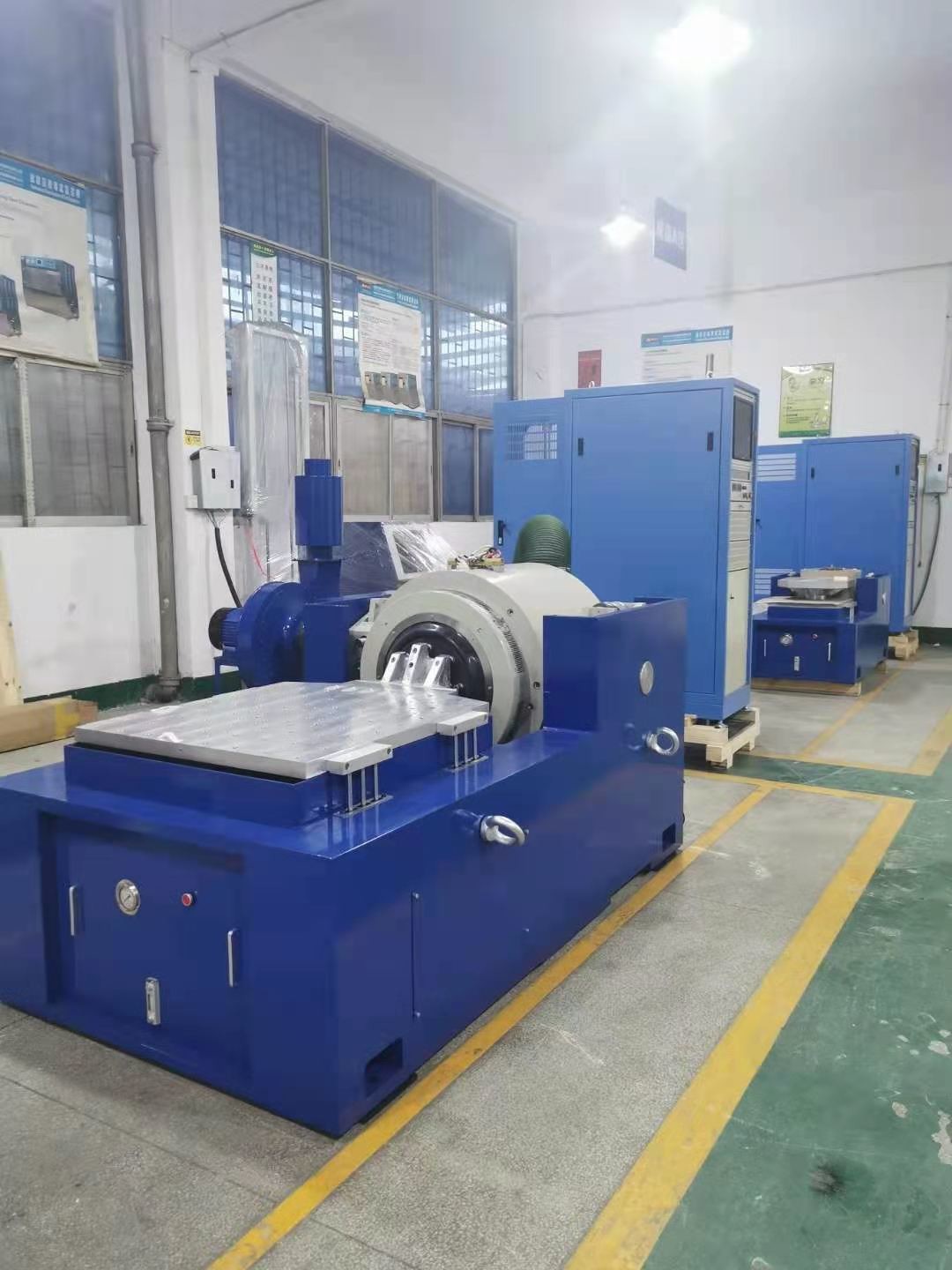

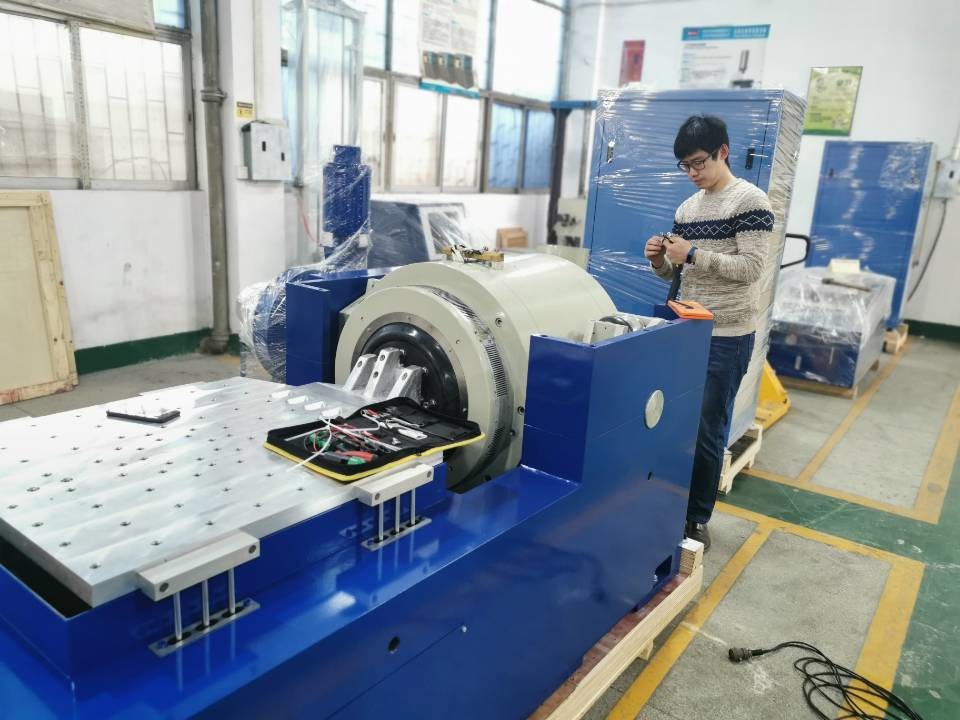

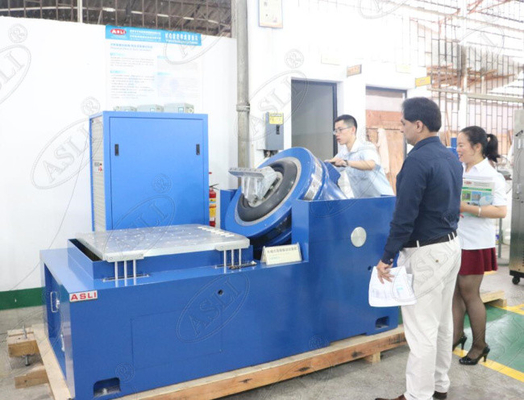

Des photos pour référence:
Caractéristiques du produit
* Système de suspension flexible et guidage en ligne droite, forte capacité de support, bonne performance de guidage et grande stabilité.
* La rigidité statique de l'airbag de charge centrale est grande, la rigidité dynamique est faible, la capacité de support est forte et les performances dynamiques sont excellentes.
* Diagnostic rapide par auto-examen et protection de la chaîne, sécurité et fiabilité élevées;
* Le dispositif d'isolation et d'amortissement du coussin d'air rend le vibrateur exempt de fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
* prévoir une utilisation différente des plateformes d'expansion horizontale et verticale;
* Il peut être utilisé avec toutes sortes de régulateurs de vibration et son fonctionnement est simple.
