Outils d'essai critique à haute fréquence de système de vibration pour l'enquête diagnostique de l'électronique sur de petits composants
Pour le système de test de vibration, svp préparé à ci-dessous et envoyer votre enquête, nous aiderons le torecommond vous modèle approprié
Description de spécimen
La masse d'essai de spécimen
Dimensions de spécimen
Profil d'essai si disponible
Accélération maximum d'essai
Essai de direction de X, de Y, de Z ou seulement essai de direction de Z
Comment fait un dispositif trembleur de vibration travail ?
Les pièces mécaniques et électriques d'un dispositif trembleur sont interconnectées. Le système mécanique est excité par une force proportionnelle au courant électrique, alors que le circuit électrique est excité par une tension interne (de retour-emf) proportionnelle à la vitesse mécanique.

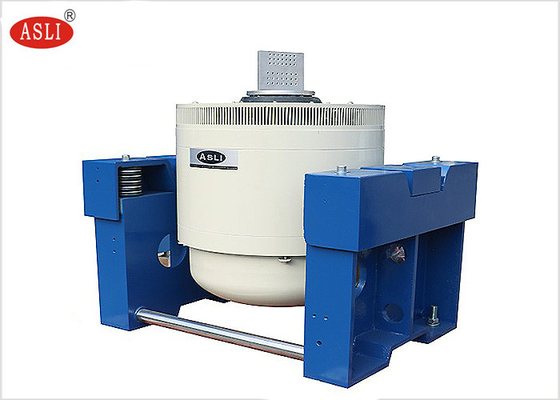

Outils d'essai critique à haute fréquence de système de vibration pour l'enquête diagnostique de l'électronique sur de petits composants
| Spécifications de système | |||
| Modèle de système : | Es 3 | ||
| Plage de fréquence : | 3~3500 | ||
| Force évaluée | Sinus N | 3000 | |
| N aléatoire | 3000 | ||
| Choc N | 6000 | ||
| CRNA maximum. | sinus (m/s2) | 1000 | |
| Aléatoire (m/s2 RMS) | 1000 | ||
| Choc (m/s2) | 2000 | ||
| Vel maximum. | sinus (m/s2) | 1,6 | |
| Choc (m/s2) | 1,6 | ||
| DISP maximum. | Voyage maximum millimètre (pp) |
25 | |
| Bobine mobile | 3.5kgs | ||
| Dimension de bobine mobile | Diamètre 230mm | ||
| Max Load : | 100kgs | ||
D'autres sélections de dispositif trembleur de vibration d'availabel
| Modèle |
Sinus évalué Force (n) |
Aléatoire évalué Force (n) |
Fréquence Gamme (hertz) |
Accélération évaluée (m/s2) | Vitesse nominale (m/s) |
Déplacement évalué (pp) millimètre |
Max. Loading (kilogrammes) | bobine mobile (kilogrammes) |
Dimensionnez de Bobine mobile (millimètres) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Exemple de vibration pour l'essai aléatoire
Caractéristiques :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. Roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. Base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. La rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la capacité de table de vibration, améliorent la représentation basse fréquence. Paramètres techniques du Tableau horizontal de vibration (essai de X, d'axe des ordonnées)
Paramètres techniques du Tableau vertical de vibration (Z, essai d'axe) :

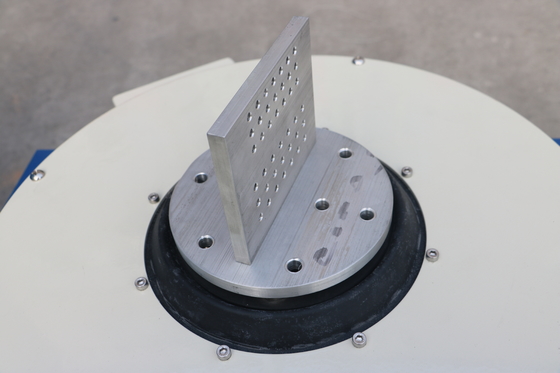

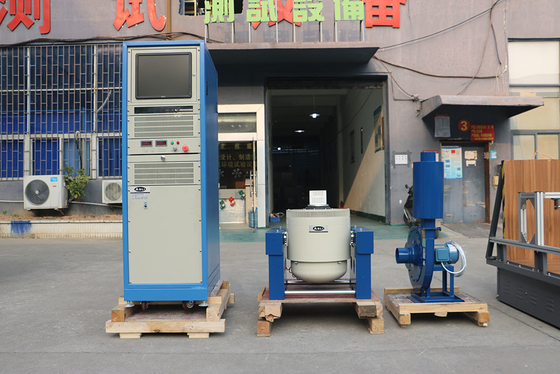

PICS pour la référence :
Image de emballage :
