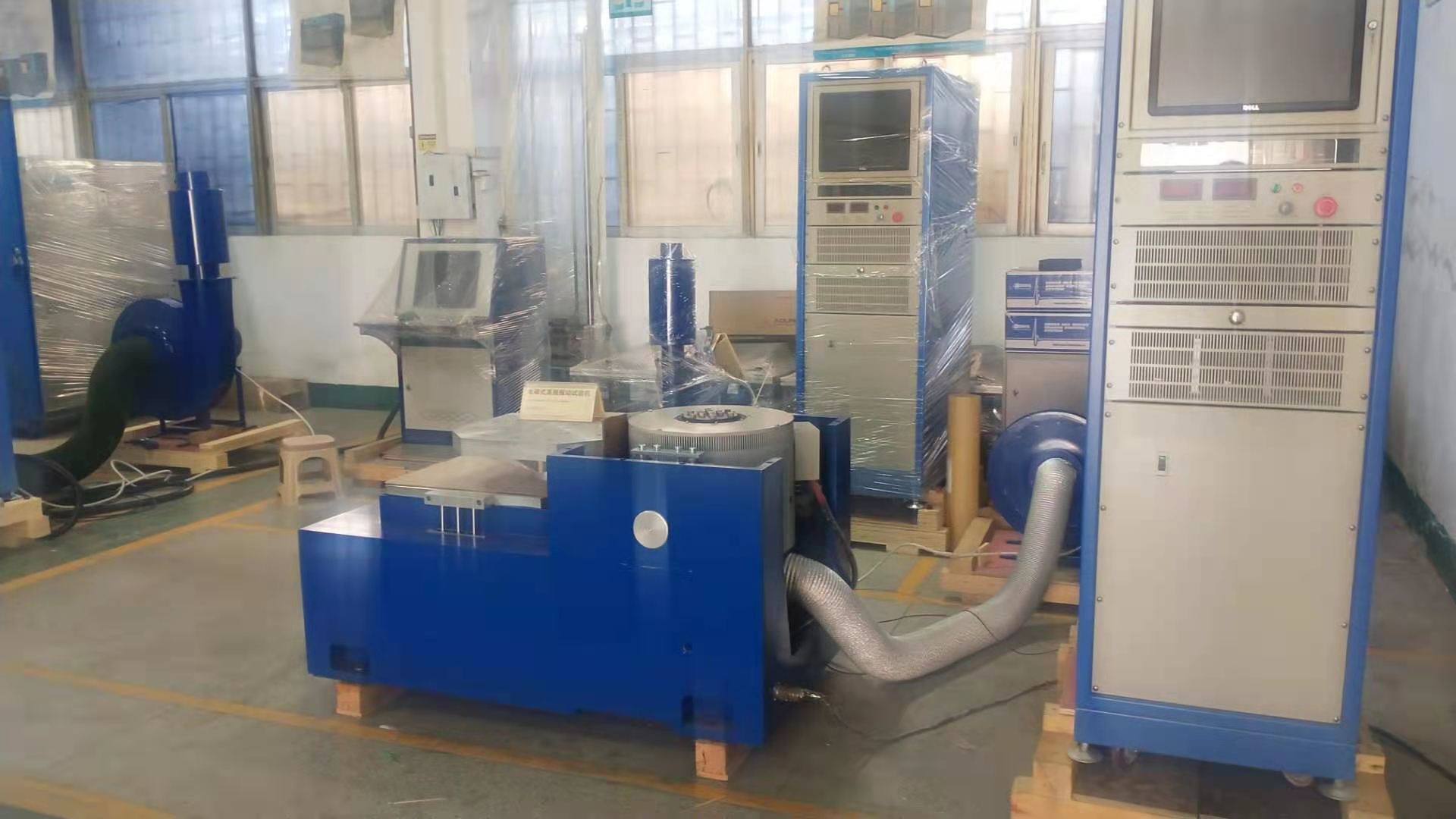

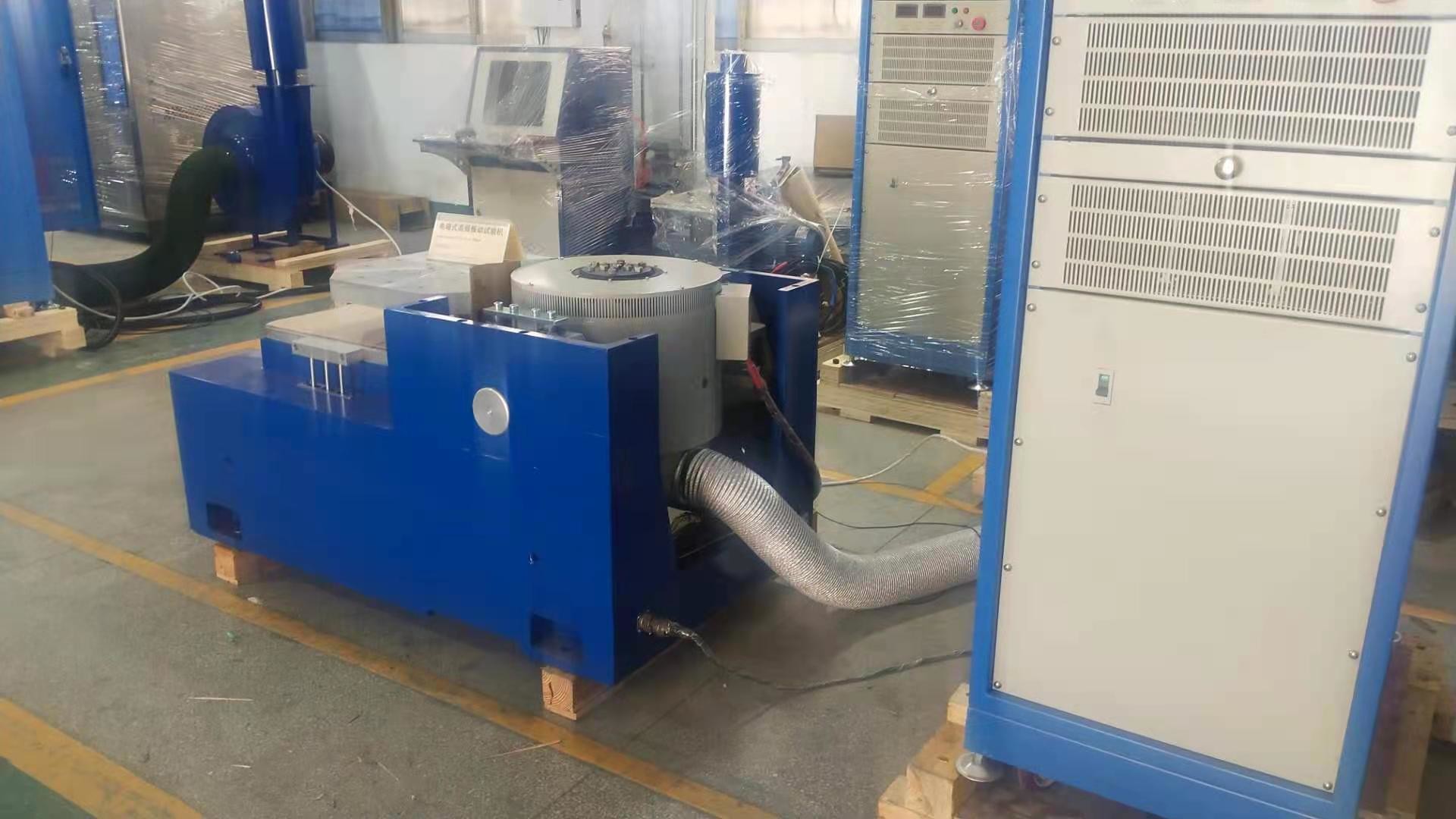

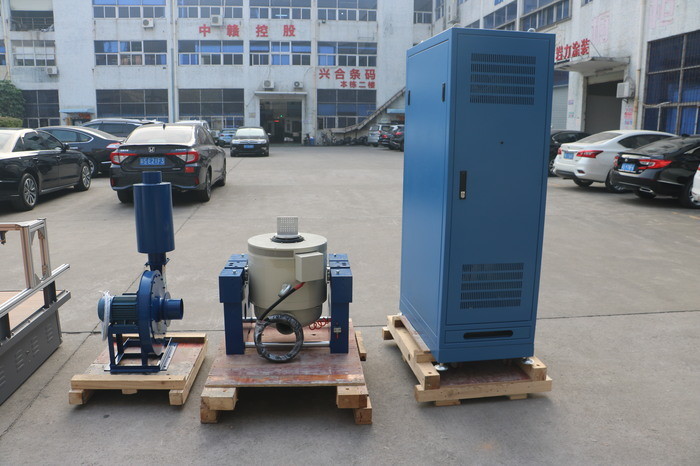

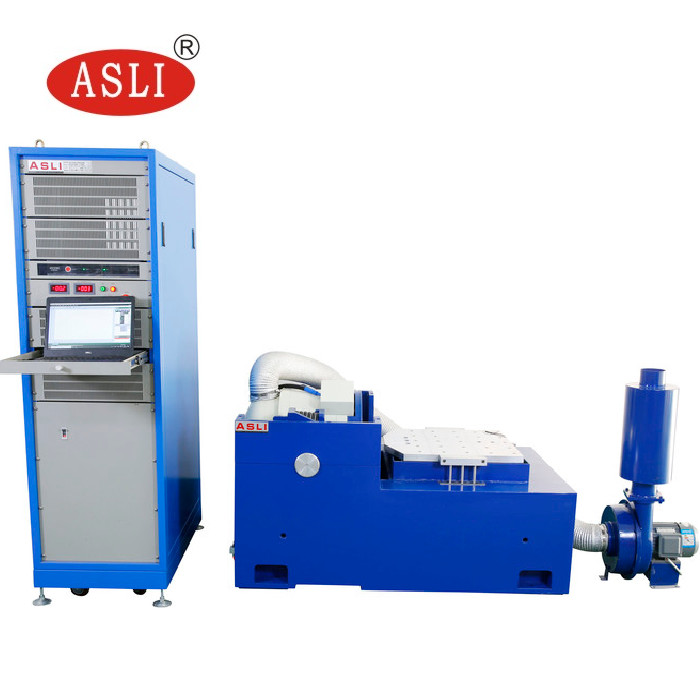

Tableau à vibration mécanique haute fréquence haute précision pour pièces automobiles
Règlement multi-mode
Sine, aléatoire, recherche et résidence en résonance, modes d'impact typique et de simulation routière.
Capacité de transport de la force
Le coussin d'air à charge centrale a une grande rigidité statique, une faible rigidité dynamique, une forte capacité de charge et un bon effet lorsque les amplitudes changent.
Contrôle des interférences
Double fuite de flux de conception magnétique et le champ magnétique est uniformément résolu à une forte interférence de circuit de contrôle du champ électromagnétique
les paramètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |

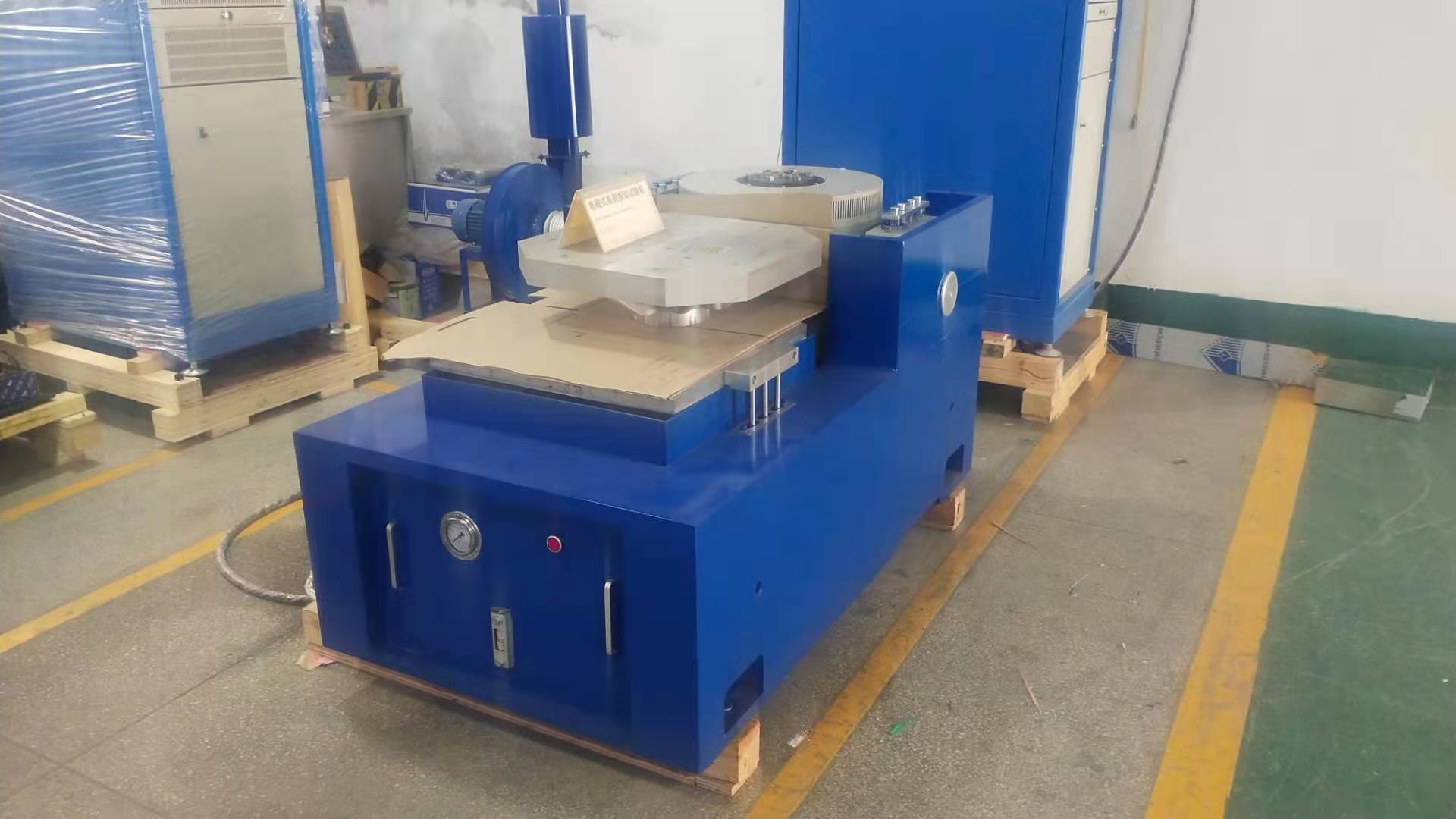

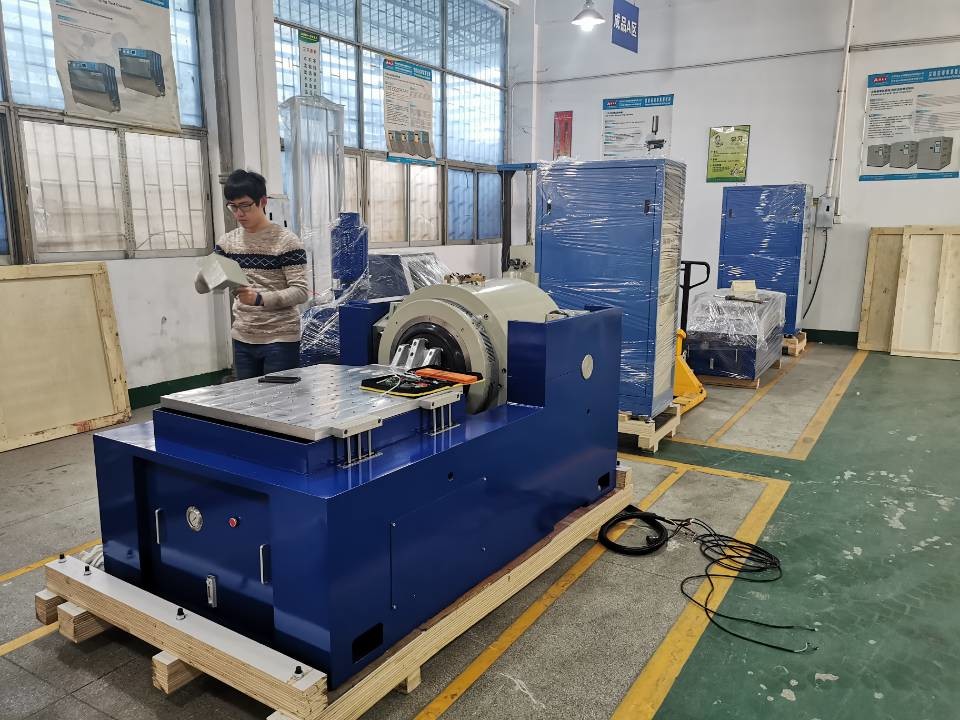

les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 à 1000 5 à 1500 5 à 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 000 € 5 à 1400 5 à 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 à 1000 5 à 1500 5 à 2000 |
19.3 23.1 27.0 |
paramètres techniques de l'expansionneur vertical:
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Outre le testeur de vibrations, notre gamme de produits couvre également:
(1) Série d'essai température/humidité: chambre d'essai température/humidité, chambre d'essai marche en stabilité, chambre d'essai choc thermique,Chambre d'essai UV température humidité, la chambre de température de la rampe.
(2) Série de tests de vieillissement:Température élevéefour, four de séchage sous vide, chambre d'essai de vieillissement par ventilation aérienne, chambre d'essai de vieillissement par vapeur, chambre d'essai d'ozone, équipement d'essai de brûlure
(3) Simulation météorologiquetsérie: chambre d'essai à pulvérisation de pluie, chambre d'essai à poussière, chambre d'essai au vieillissement par lampe au xénon, chambre d'essai à résistance aux UVb- Je sais.
(4) Série d'essais mécaniques: machine d'essai de vibration, machine d'essai de chute,Testeur de choc mécanique d'accélérationet ainsi de suite
