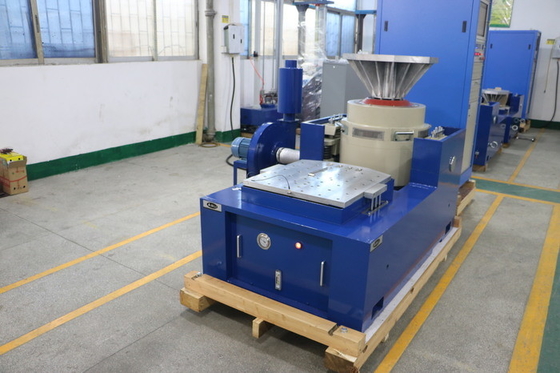

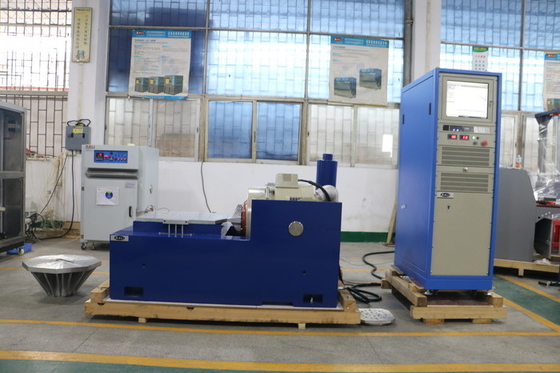

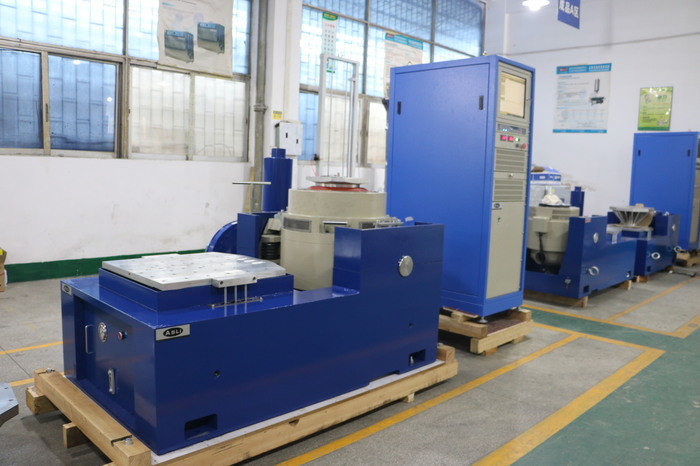

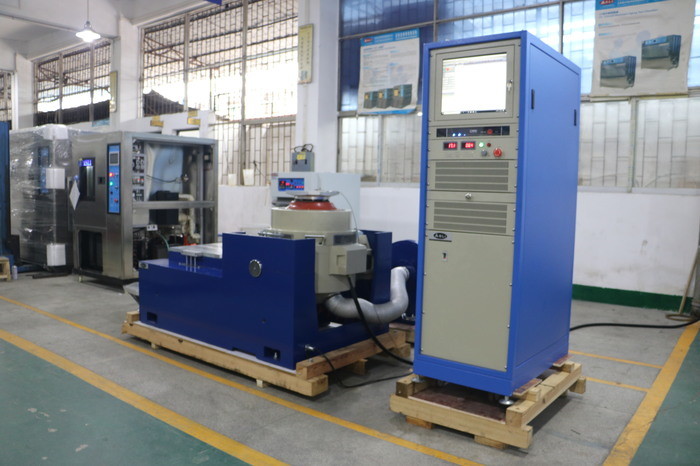

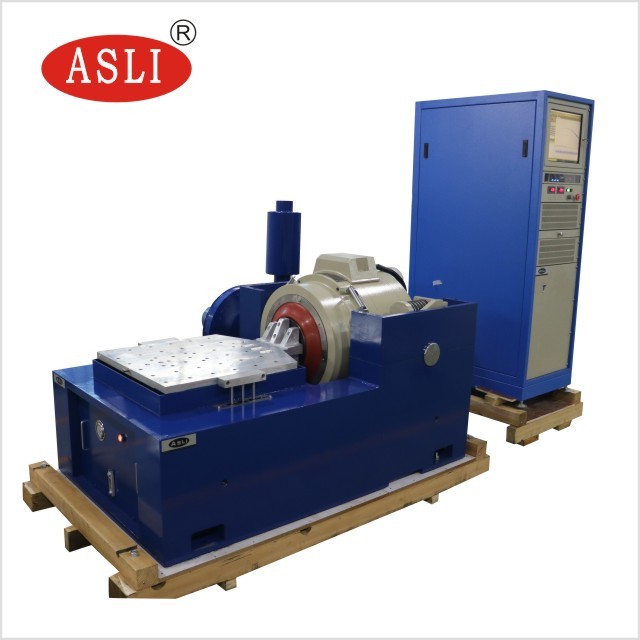

Machine de test de vibration aléatoire à balayage sinusoïdal à haute accélération avec contrôleur numérique
Le système d'essai des vibrations est composé d'un système de contrôle de la vibration, de la puissance et de la mesure des vibrations, conformément aux normes nationales et internationales pertinentes (telles que: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,Résultats,GJB,JIB,BS,etc.) pour fournir un soutien technique à l'instauration de l'inspection de la qualité des produits.
Paramètres techniques:
| Modèle | Sine nominale | Nommé au hasard | Fréquence | Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) | Déplacement nominal | Chargement maximal (kg) | coil de déplacement ((Kg) | Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Machine d'essai des vibrationsCaractéristiques:
1. mise en place: menu chinois et anglais, fonctionnement informatique, utilisation de systèmes de surveillance et de contrôle spécialisés, les données de l'ensemble du processus peuvent être transmises et sorties.
2Fonctions d'affichage: courbes d'essai d'affichage dynamique, multi-Dan, sur le nombre de données.
3. Enregistreur de courbe:enregistrement en temps réel des données d'essai, données d'essai automatiquement, les résultats d'essai peuvent être stockés, imprimés.
les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 à 1000 5 à 1500 5 à 2000 | 6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 000 € 5 à 1400 5 à 2000 | 11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 à 1000 5 à 1500 5 à 2000 | 19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 à 1000 5 à 1200 5 à 2000 | 27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 à 800 5 à 1000 5 à 1500 | 36.8 44.2 52 |
L'électrodynamique vibration Shaker peut être complétée dans X, Y, Z 3 axes test de vibration sinusoïdale et tests de vibration aléatoire à large bande, à compléter par le classique (moitié - sinus, trapézoïdal,Test du spectre de réponse au choc et au poulsCes produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques, des communications, des appareils ménagers et autres.
Si vous avez besoin de plus d'informations sur la machine de test de vibration aléatoire à balayage sinusoïdal à haute accélération avec contrôleur numérique, n'hésitez pas à nous contacter.
