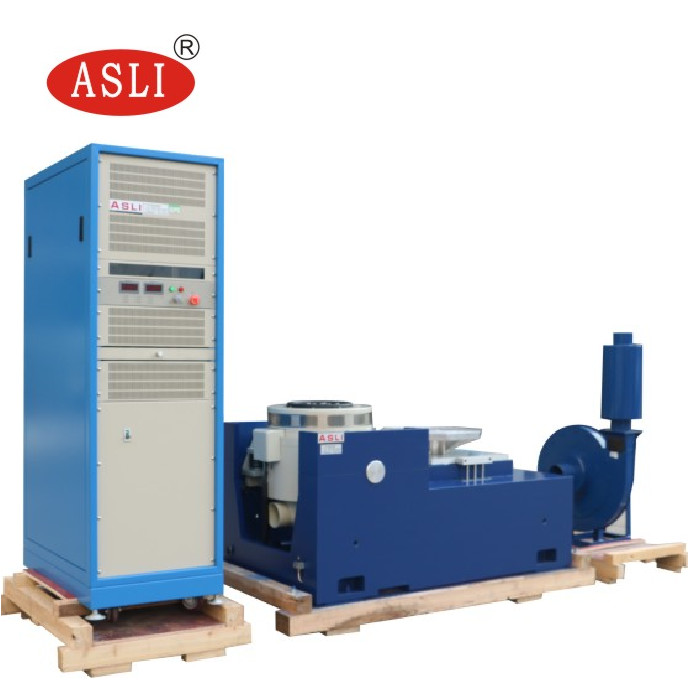

XYZ Banque d'essai de vibration électrodynamique à haute fréquence sur trois axes
Shaker offre une plateforme d'essai pour la simulation de l'emballage et du transport, le choc mécanique, le profil de mission et toute autre simulation de conditions réelles.Utiliser le contrôleur le plus avancé, le système en boucle fermée peut reproduire avec précision les conditions de vibration du monde réel sur les produits des industries comme l'électronique, l'automobile, l'aérospatiale, l'aviation, etc.
Paramètres techniques du système de vibration
| Nom de l'article | Définition | |
|
La force (maximum) |
Sine | 600 kg.f au sommet |
| Le hasard | 600Poids en kg.f r.m. | |
| Le choc | 600 kg.f au sommet | |
| Plage de fréquences | 5 à 3500 Hz | |
| Max. déplacement | (de haut en bas) 51 mm | |
| Max. vitesse | 10,8 m/s | |
| Accélération maximale | 100 G (980 m/s2) sans charge | |
| Direction de la vibration | Verticale et horizontale | |
| Dia de l'armuremétre | 200mm | |
| Masse effective de l'armure | 6 kg ou plus | |
| vis de table | 17 × M10 | |
| - Je vous en prie.charge utile | 30Ça va.g | |
| Fuite magnétique | < 10 gauss | |
| Fréquence d'isolement des vibrations axiales | 2.5 Hz | |
| Moment excentrique autorisé | > 300 N.m. | |
| Dimension | 1200 mm*790 mm*840 mm (l'amplificateur de tête est exclu) | |
| Le poids | 1600 kg (slip table est exclue) | |
Caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.

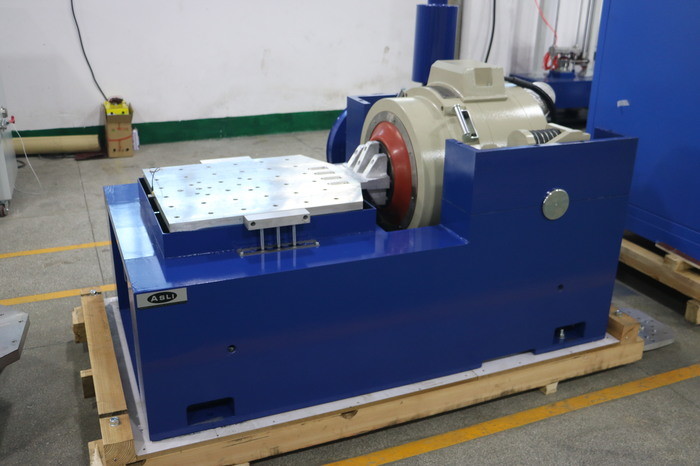

les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 à 1000 5 à 1500 5 à 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 000 € 5 à 1400 5 à 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 à 1000 5 à 1500 5 à 2000 |
19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 à 1000 5 à 1200 5 à 2000 |
27.5 33.0 45 |
