Essai de vibration sinusoïdal simulé par paquet à haute fréquence de machine de vibration de transport
Machine de vibration de transport simulée par paquet à haute fréquence
Conditions d'essai :
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
La machine de vibration de transport simulée par paquet à haute fréquence complètement selon l'essai connexe par batterie, la simulation de conception standard, dans le certain état de l'essai de vibration de la batterie, la batterie ou le paquet de batterie est fixée sur la table de vibration, selon la fréquence prescrite, accélération et le mode de déplacement le long de la vibration d'échantillon de batterie de la batterie trois mesurée par direction mutuellement perpendiculaire ne devrait pas couler, ne perd le coeur, non cassé, aucune incendie et explosion.
Paramètres techniques :
| Modèle |
Sinus évalué Force (n) |
Aléatoire évalué Force (n) |
Fréquence Gamme (hertz) |
Accélération évaluée (m/s2) | Vitesse nominale (m/s) |
Déplacement évalué (pp) millimètre |
Max. Loading (kilogrammes) | bobine mobile (kilogrammes) |
Dimensionnez de Bobine mobile (millimètres) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Composition de machine d'essai de vibration :
Le banc d'essai de vibration, puissance amplifient, ventilateur, table de glissement, extenseur vertical
Caractéristiques horizontales de support :
Dans le petit banc de chargement pour réaliser une plus haute fréquence d'accélération et de travail, pour améliorer la capacité de chargement et la représentation du banc entier de machine.
Le banc horizontal et le banc de vibration sont type intégral, avec la structure parfaite, commodité à installer et ajuster.
Voie de pression statique, forme de v, avec la capacité de pente-résistant et de polarisation-chargement résistants.
Pompe à huile intégrée, bonne structure et opération facile.
Caractéristiques verticales de Prolongé-banc :
Le prolongé-banc vertical de VT et les brides spécifiques, précision calculée, conception élaborée, pour assurer le client ont acquis la meilleure représentation selon parfait
Caractéristiques :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. Roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. Base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. La rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la portance de table de vibration, améliorent la représentation basse fréquence.

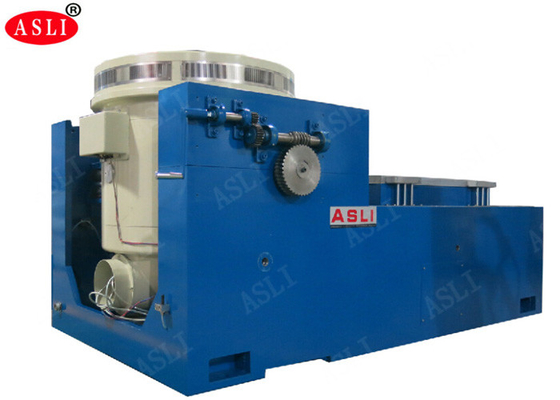

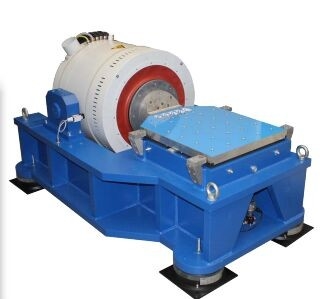

Images pour la référence :
