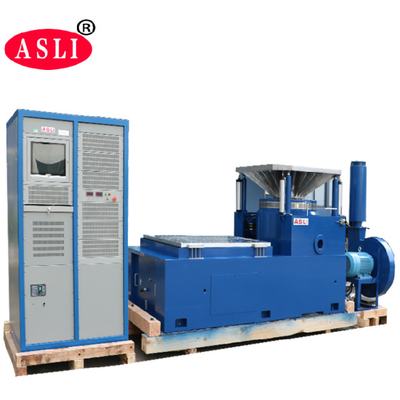

La machine d'essai à haute fréquence de vibration/système vertical de Skaker s'appliquent pour la norme d'essai du CEI ISTA le mil DST
Application
La machine d'essai à haute fréquence de vibration/système vertical de Skaker s'appliquent pour la norme d'essai du CEI ISTA LE mil DST a adopté “structure double-magnétique de circuit”, “les cercles squelettiques auto-produits d'action”, “appui aéroporté” et des “roulements à rouleaux et les conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon” et la technologie spéciale, peuvent être accomplis essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplis par (moitié - sinus) l'essai classique de spectre d'impulsion et de réponse de choc. Il très utilisé dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
Paramètres techniques :
| Spécifications de système | |||
| Modèle de système : | Es 60 | ||
| Plage de fréquence : | 3~3500 | ||
| Force évaluée | Sinus N | 60000 | |
| N aléatoire | 60000 | ||
| Choc N | 120000 | ||
| CRNA maximum. | sinus (m/s2) | 1000 | |
| Aléatoire (m/s2 RMS) | 1000 | ||
| Choc (m/s2) | 2000 | ||
| Vel maximum. | sinus (m/s2) | 1,8 | |
| Choc (m/s2) | 1,8 | ||
| DISP maximum. | Voyage maximum millimètre (pp) |
51 | |
| Bobine mobile | 60kgs | ||
| Dimension de bobine mobile | Diamètre 40mm | ||
| La taille verticale de table a adapté aux besoins du client | choisissez selon l'essai | ||

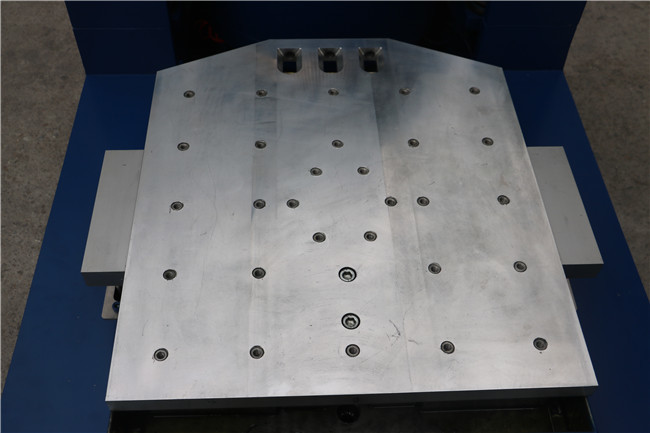

| Taille sizecustomized par table horizontale | setect selon l'essai | ||
| Max Load : | 800kgs | ||
| Nom | Appareil de contrôle de emballage de Tableau de vibration/Tableau de vibration pour des pièces d'auto | ||||||||
| Modèle | Force évaluée de sinus (n) | Force aléatoire évaluée (n) | Plage de fréquence (hertz) | Accélération évaluée (m/s2) | Vitesse nominale (m/s) | Déplacement évalué (pp) millimètre | Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimension de la bobine mobile (millimètres) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
