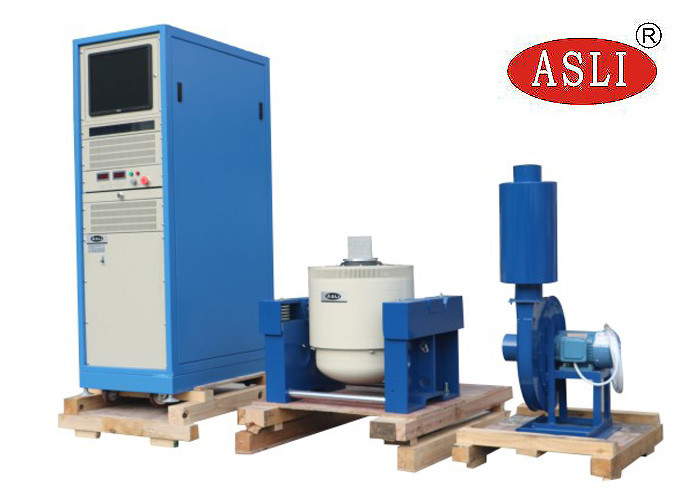

Dispositif de empaquetage d'Analysist de vibration de laboratoire d'équipement de laboratoire d'essai de vibration et de vibration d'essai à chocs
Application :

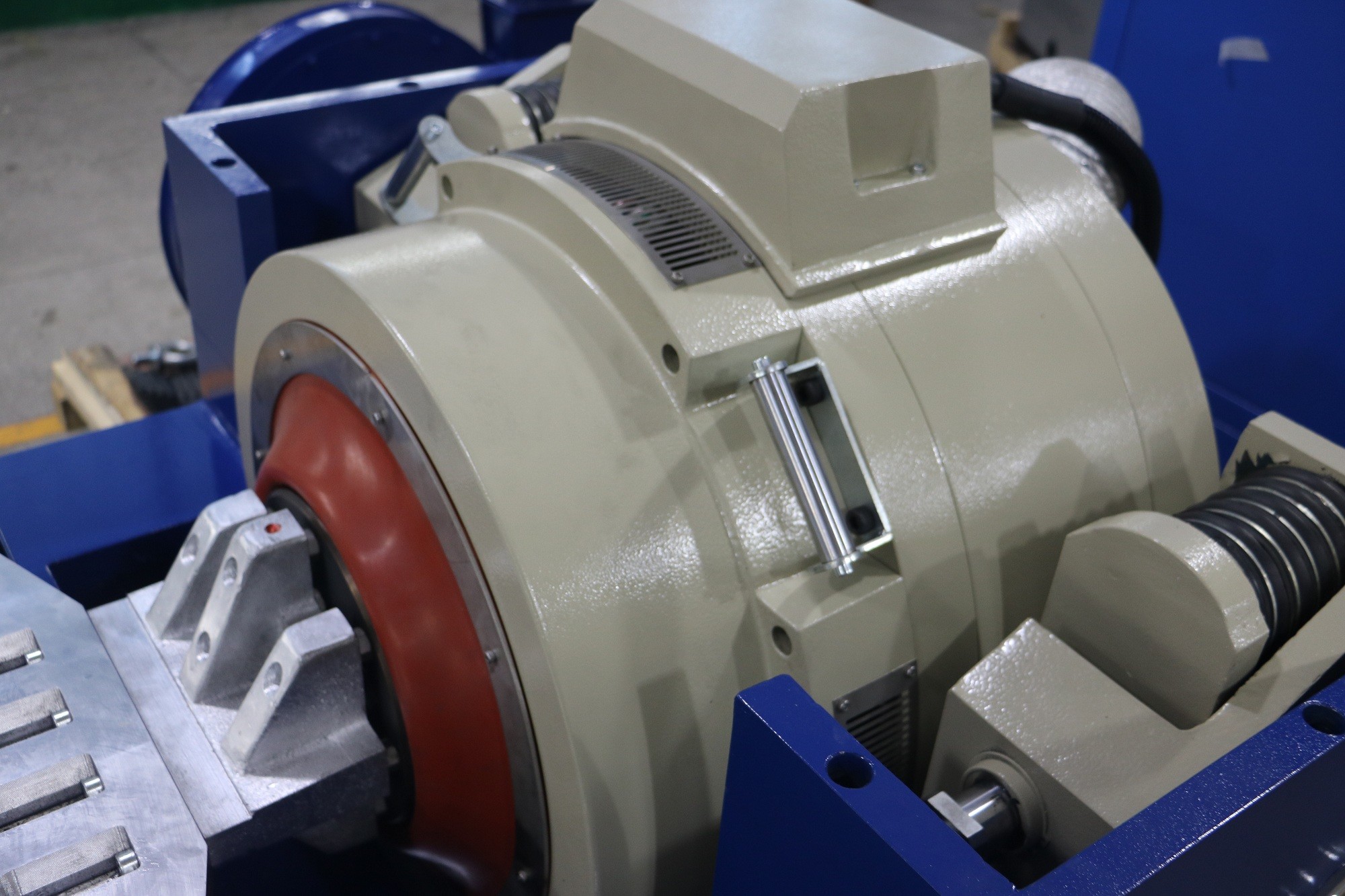

Nous sommes fabricant de dispositif de empaquetage d'Analysist de vibration de laboratoire d'équipement de laboratoire d'essai de vibration et de vibration d'essai à chocs, avons adopté “structure double-magnétique de circuit”, “les cercles squelettiques auto-produits d'action”, “appui aéroporté” et des “roulements à rouleaux et les conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon” et la technologie spéciale, peuvent être accomplis essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplis par (moitié - vague trapézoïdale, de scie de dent de sinus,) l'impulsion et l'essai classiques de spectre de réponse de choc. Ces produits sont très utilisés dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
Vibration de empaquetage Analysist DeviceFeatures de laboratoire d'équipement de laboratoire d'essai de vibration et de vibration d'essai à chocs :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. Roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. Base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. La rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la capacité de table de vibration, améliorent la représentation basse fréquence.
Paramètres techniques de empaquetage de dispositif d'Analysist de vibration de laboratoire d'équipement de laboratoire d'essai de vibration et de vibration d'essai à chocs :
| Modèle |
Sinus évalué Force (n) |
Aléatoire évalué Force (n) |
Fréquence Gamme (hertz) |
Accélération évaluée (m/s2) | Vitesse nominale (m/s) |
Déplacement évalué (pp) millimètre |
Max. Loading (kilogrammes) | bobine mobile (kilogrammes) |
Dimensionnez de Bobine mobile (millimètres) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

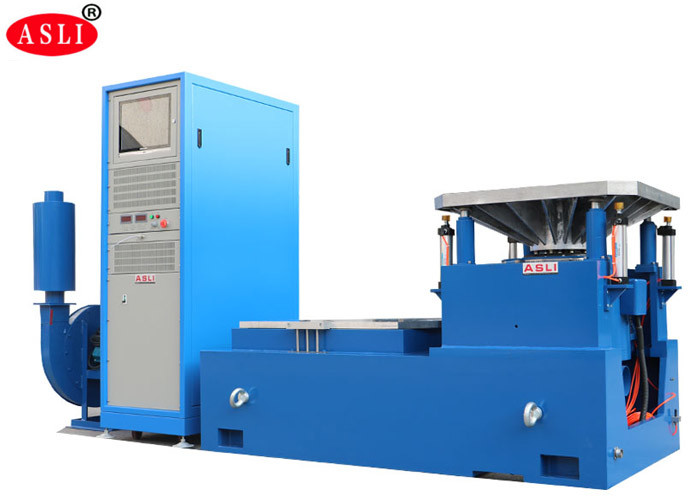

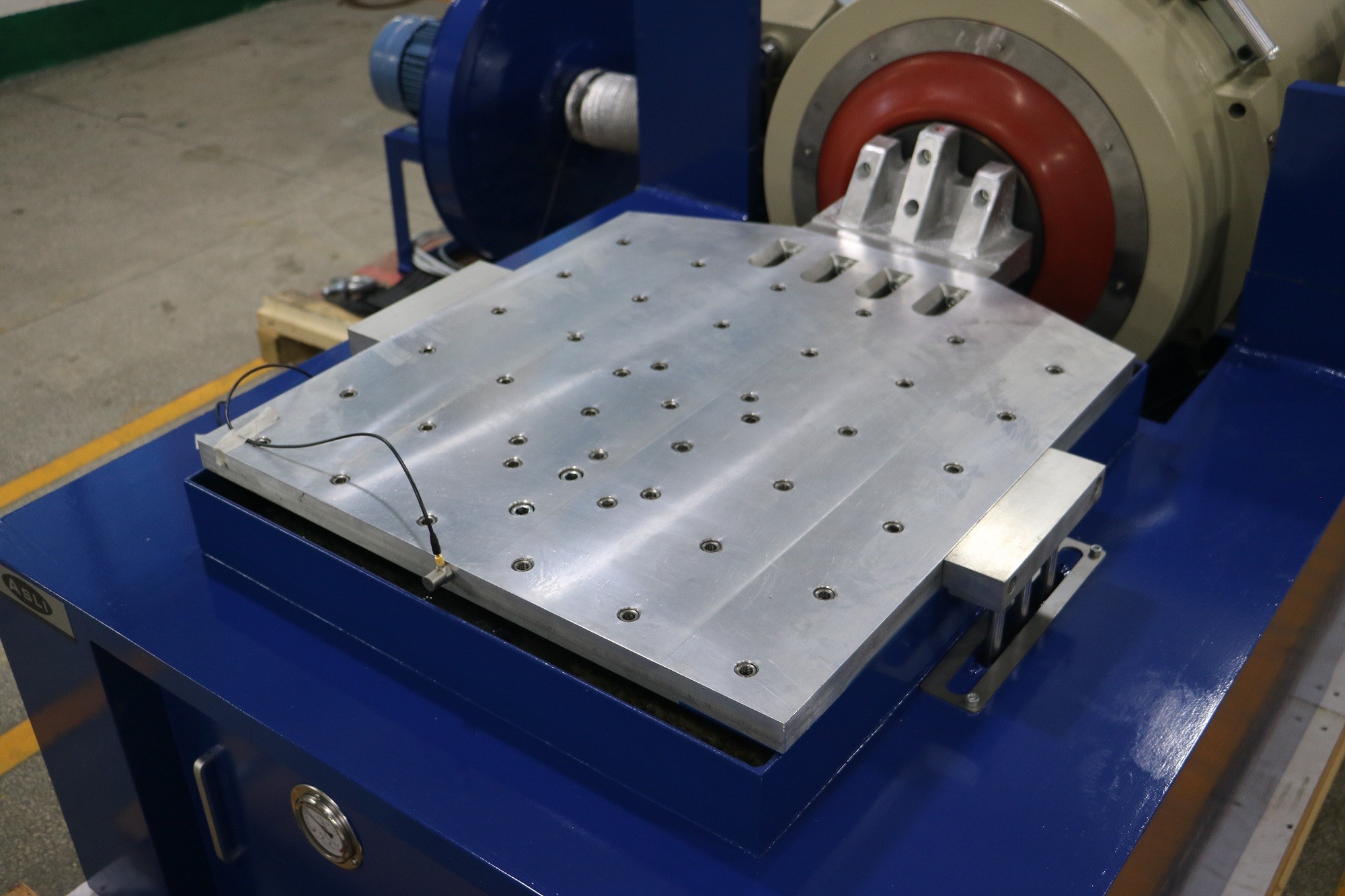

caractéristiques horizontales de support :
1. Dans le petit banc de chargement pour réaliser une plus haute fréquence d'accélération et de travail, pour améliorer la capacité de chargement et la représentation du banc entier de machine.
2. Le banc horizontal et le banc de vibration sont type intégral, avec la structure parfaite, commodité à installer et ajuster.
3. Voie de pression statique, forme de v, avec la capacité de pente-résistant et de polarisation-chargement résistants.
Pompe à huile intégrée, bonne structure et opération facile.
paramètres techniques d'extenseur horizontal :
| Modèle | Taille de banc (millimètres) | Plage de fréquence (hertz) | Poids de pièces mobiles (kilogrammes) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

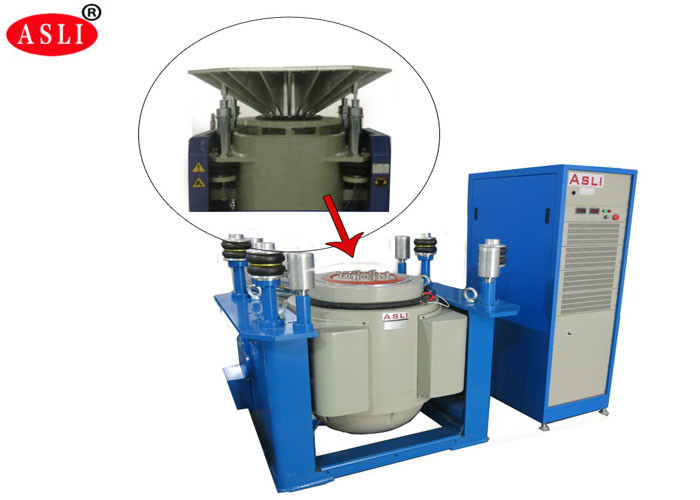

caractéristiques verticales de prolongé-banc :
Le prolongé-banc vertical de VT et les brides spécifiques, précision calculée, conception élaborée, pour assurer le client ont acquis la meilleure représentation selon la structure parfaite, matériel de haute qualité
et exécution.
paramètres techniques d'extenseur vertical :
| Modèle | Poids (kilogrammes) | Max. Frequency (hertz) | Taille de banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | × 1200 1200 |
| VT1212 (banc rond) | 220 | 350 | Φ1200 |
Pour plus d'informations sur le dispositif de empaquetage d'Analysist de vibration de laboratoire d'équipement de laboratoire d'essai de vibration et de vibration d'essai à chocs, accueil pour nous contacter !
