Vibration horizontale aléatoire de Tableau du glissement 6KN examinant la norme d'ISTA 6
Product Details
| force sinusoïdale: | 6000N | Vitesse: | 1,8 m/s |
|---|---|---|---|
| Déplacement: | 25mm | Fréquence: | 3 ~ 3500HZ |
| chargement: | 180 kg | accélération: | 100G |
| armature: | 450mm | Marque: | ASLI |
| Taille du tableau: | 500x500mm | ||
| Mettre en évidence |
Essai de vibration de table de glissement d'ISTA 6,Essai horizontal de vibration de table du glissement 6KN,Table aléatoire de vibration d'ISTA 6 |
||
Product Description

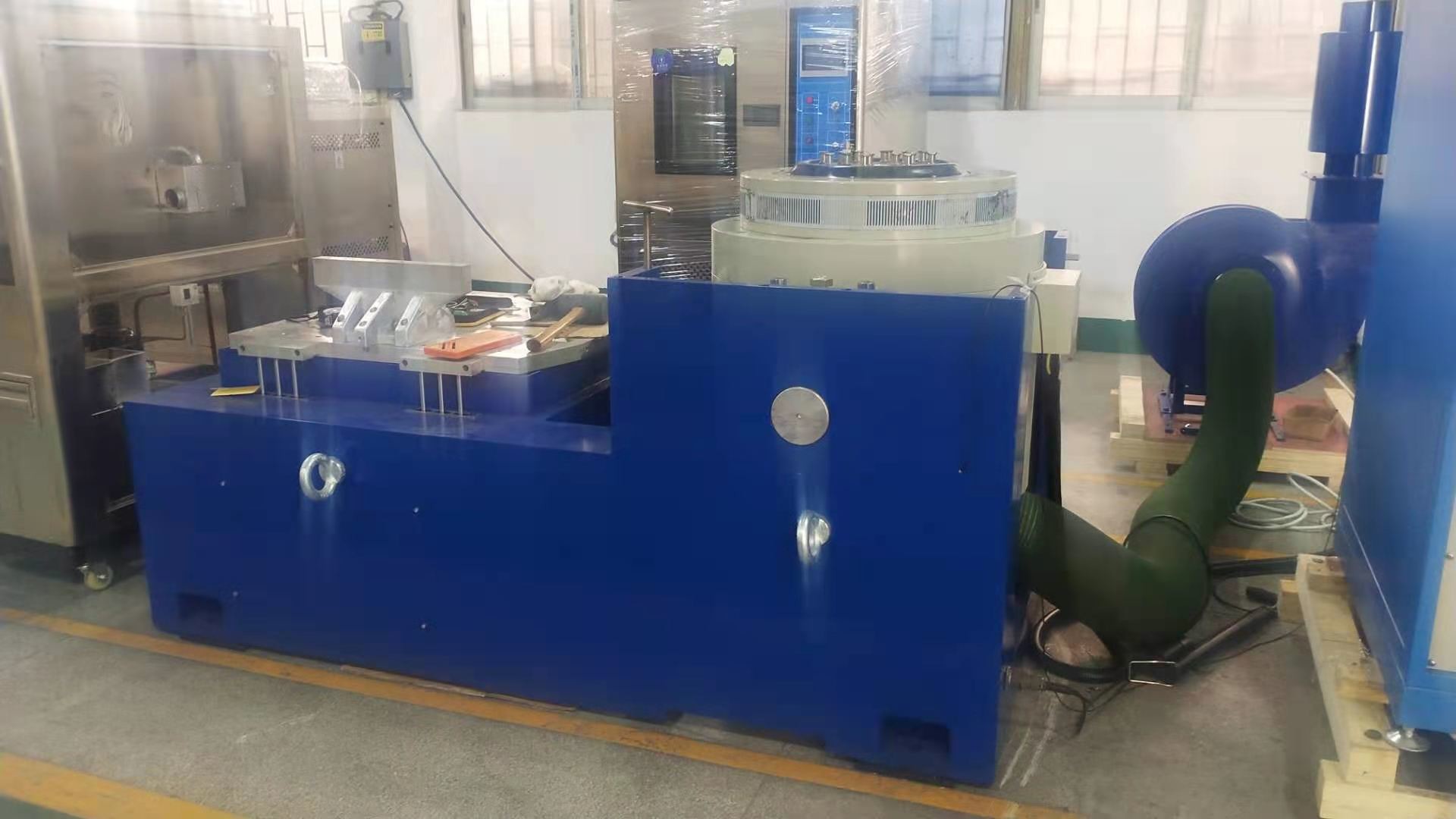

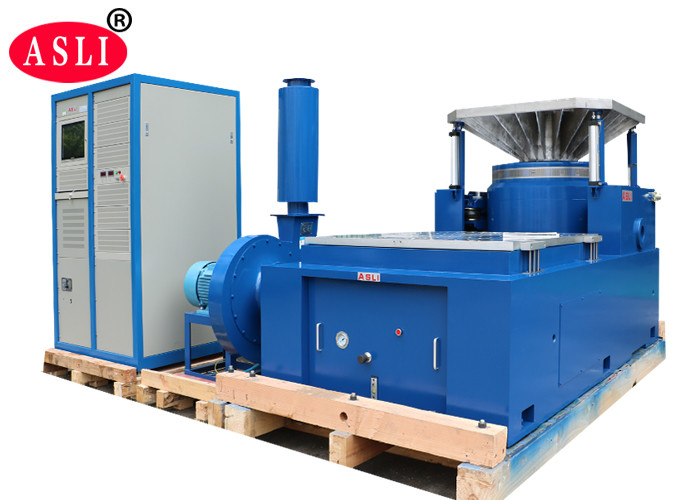

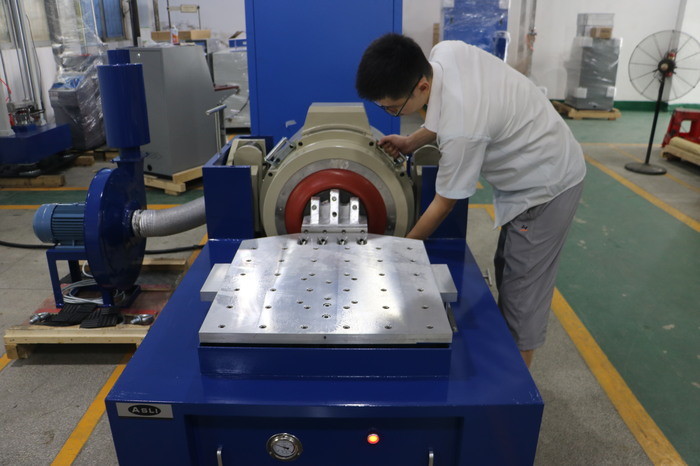

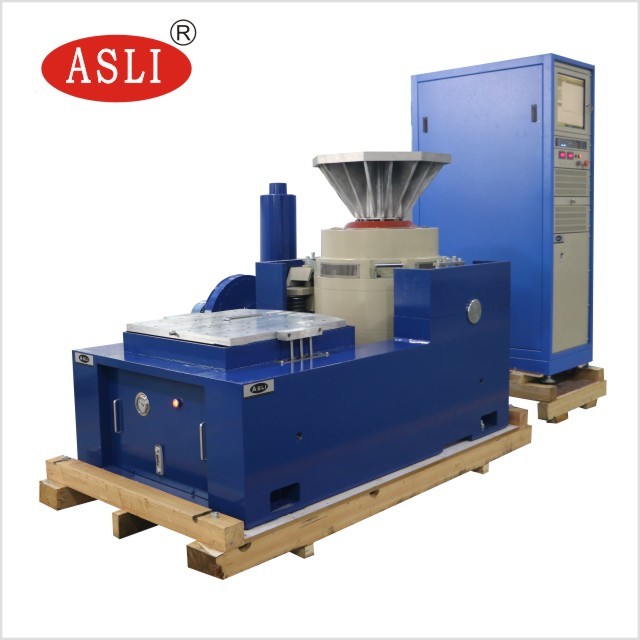

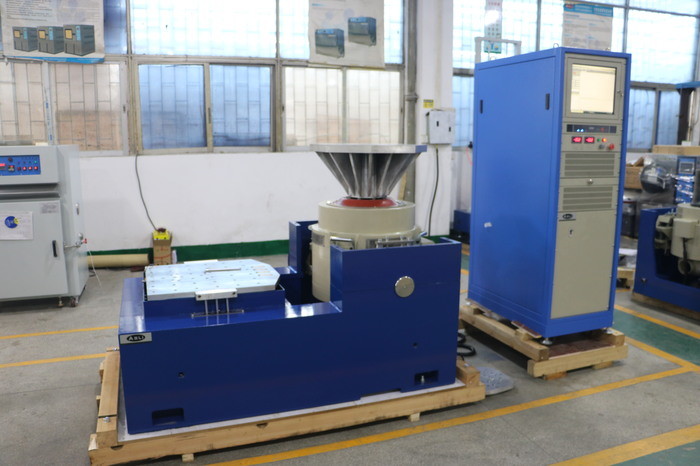

Le système de test de vibration de la table à glissement horizontal Random 6KN est conçu pour répondre à la norme ISTA 6-Amazon pour les tests de vibration aléatoires.Cette machine à table à double axe (verticale et horizontale) offre des, des résultats reproductibles pour un large éventail d'applications d'essais industriels et de laboratoire.
Les tests sont effectués selon les normes MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS et autres normes internationales.
- Pièces et systèmes automobiles ̇ essais de qualification
- Tests d'assemblage électronique et d'équipement informatique
- Avionique et tests de matériel
- Épreuves de composants de satellite
- Épreuves du produit et de l'emballage
- Scénario général de dépistage du stress
- Système de suspension robuste et guidage de mouvement linéaire ̇ forte capacité de charge, excellentes fonctions de guidage et grande stabilité.
- Airbag centre de charge avec une rigidité statique élevée et une faible rigidité dynamique, une grande capacité de charge et des performances parfaites en cas de variation d'amplitude.
- Commutation d'alimentation de classe D à haut rendement avec courant de pointe 3 sigma ̇ consommation d'énergie optimale et distorsion harmonique minimale.
- Autodiagnostic rapide avec verrouillage de sécurité
- Dispositif d'isolation contre les chocs des airbags pour la plate-forme de vibration, pas besoin de fondation supplémentaire, reproduction parfaite des ondes vibratoires et transmission réduite des vibrations.
- Fournit des plateformes d'expansion horizontales et verticales pour différentes applications.
- Opération de commande simple.
Sacs à bulles + emballage sous vide + boîtiers en contreplaqué
| Nom de l'article | Définition |
|---|---|
| Force sinusoïdale | 5.88 KN |
| Force de choc | 11.76 KN |
| Plage de fréquences | 5 ‰ 3000 Hz |
| Déplacement | 51 mm |
| Max. vitesse | 2 m/s |
| Accélération maximale | 981 m/s2 (sans charge) |
| Diamètre de l'armure | 200 mm |
| Le couple de charge autorisé | > 300 N·m |
| Masse effective de l'armure | 6 kilos |
| Capacité de charge maximale | 100 kg ou plus |
| Fuite magnétique | ≤ 1 mT |
| Fréquence d'isolement des vibrations axiales | 3 Hz |
| Accrochage de charge | 16 inserts M8 en acier inoxydable |
| Dimension (L × W × H) | 850 × 665 × 760 mm |
| Poids approximatif | 990 kg |
Bande de test de vibration pour les essais en laboratoire
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

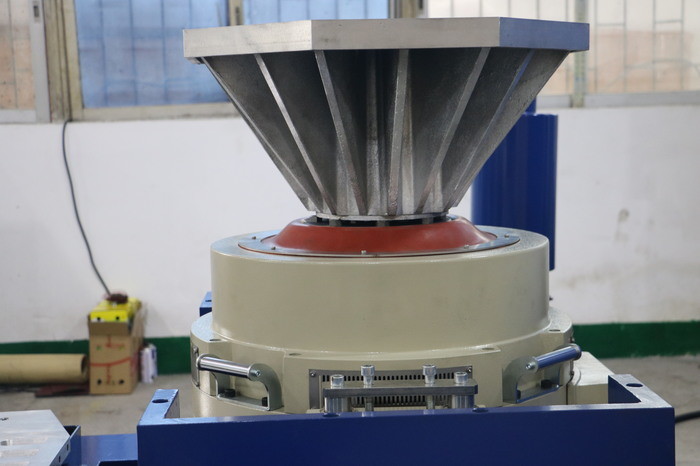

- Un squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale de niveau supérieur.
- Conception de circuit à deux circuits magnétiques: faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec orientation de rigidité de la carrosserie composite droite et orientée vers l'importation
- Fondation d'isolation Trunnion dédiée à l'isolation des vibrations
- La technologie avancée du système en mouvement assure une fiabilité élevée du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du ballon de roulement sont optimisées, augmentant la capacité de roulement de la table de vibration et améliorant les performances à basse fréquence.
