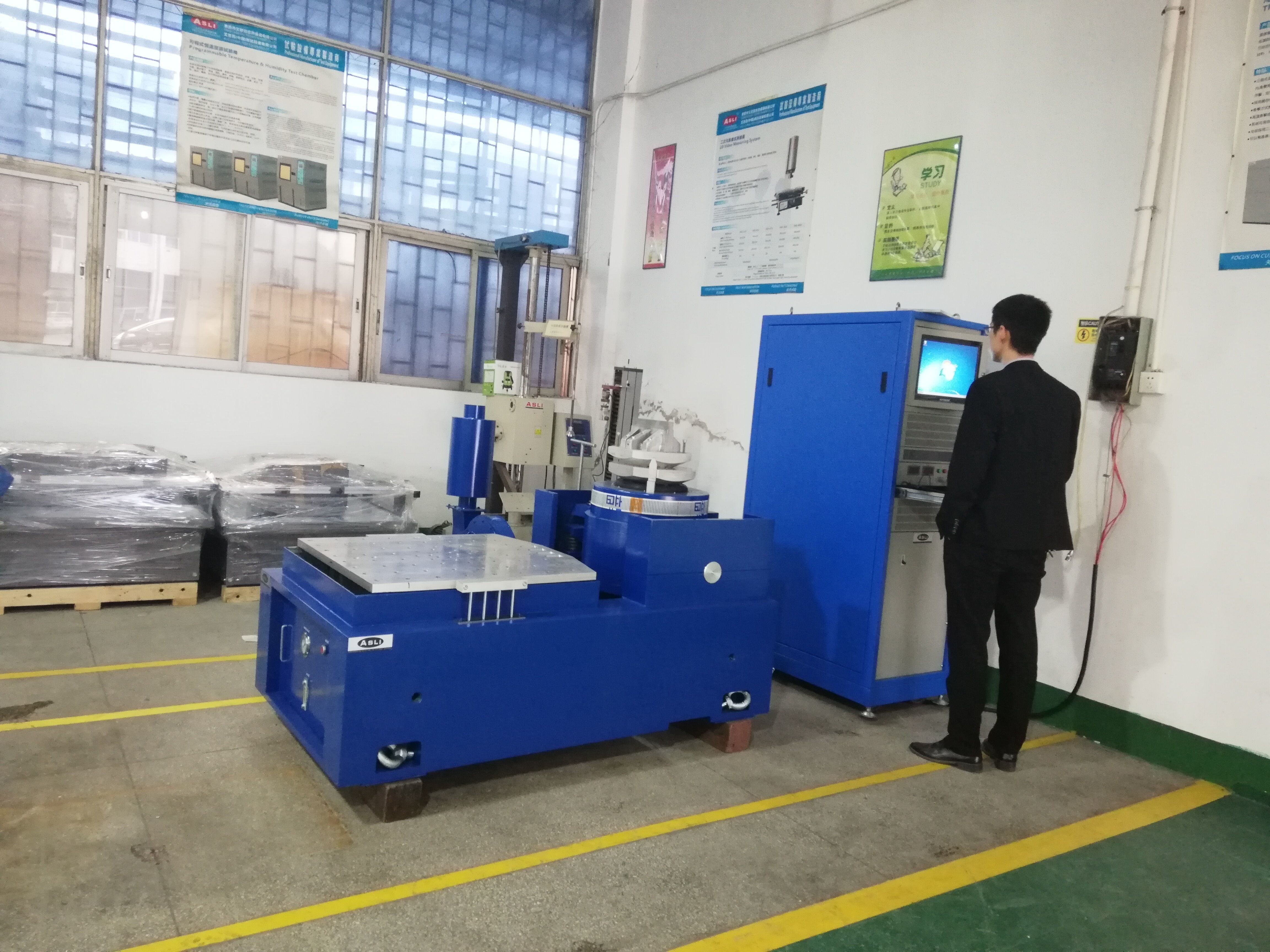

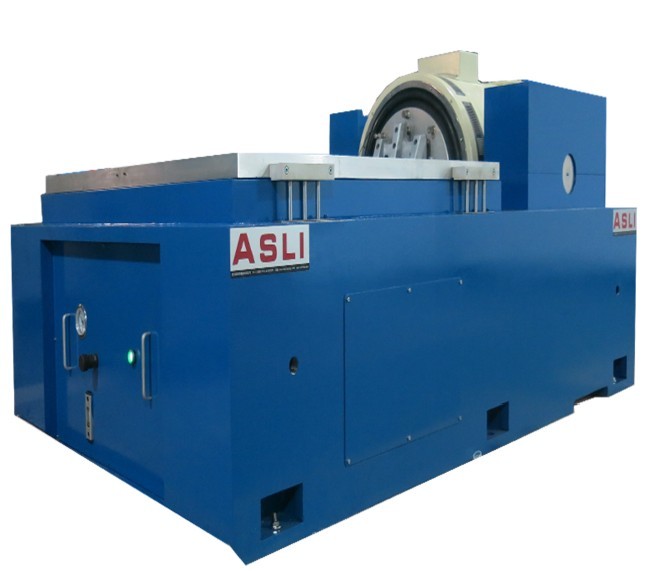

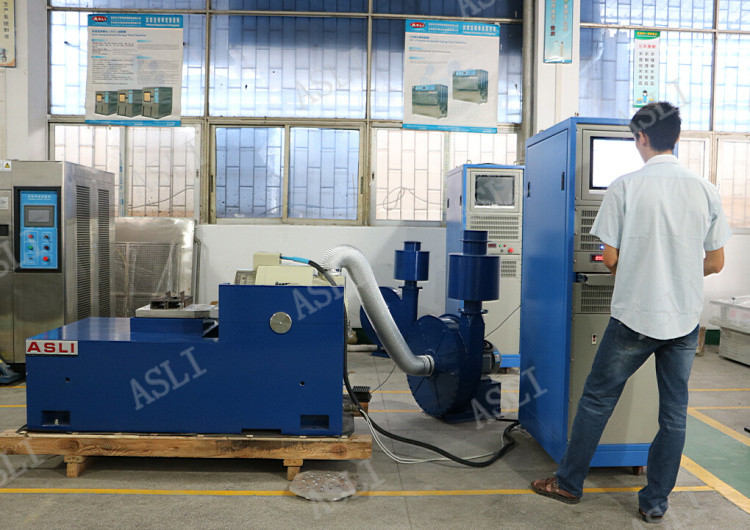

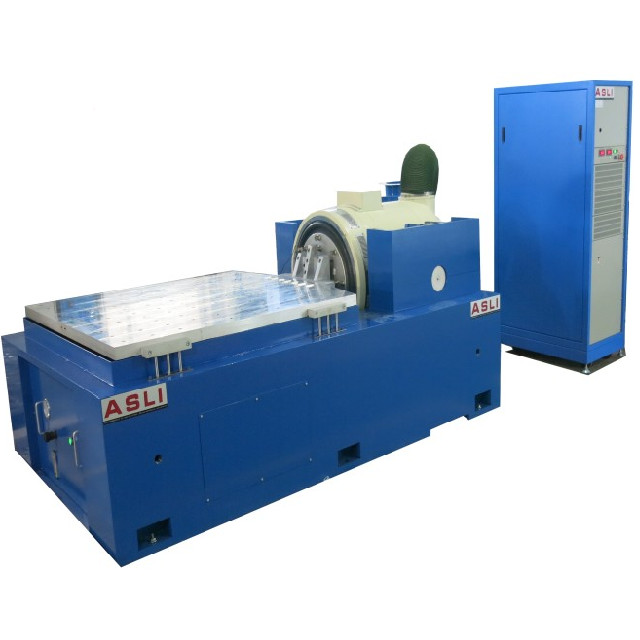

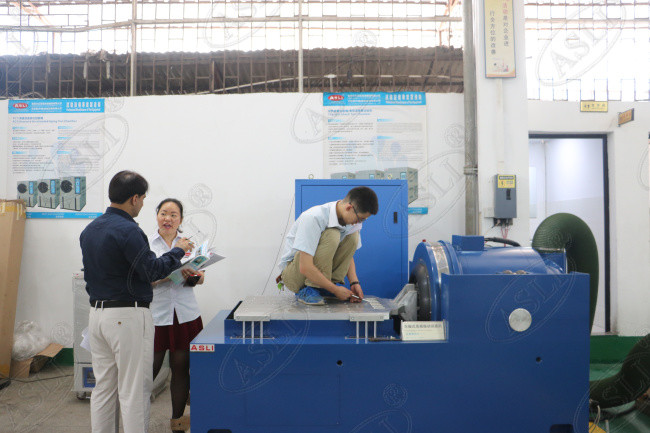

Équipement de test de table vibrante horizontale à haute fréquence pour les tests automobiles
La machine de test de vibration à haute fréquence est principalement utilisée pour les tests environnementaux de vibration et de choc des produits, les tests de criblage de stress environnemental, les tests de fiabilité, les tests peuvent être nécessaires pour les produits aérospatiaux, de communication, électroniques, électriques, de communication, d'appareils électroménagers et d'autres domaines.C'est une plateforme de test qui répond à toutes sortes de spécifications de test, et peut exécuter des spécifications telles que IEC, MIL-STD, JIS, ASTM et autres.
Paramètres de la machine de vibration à haute fréquence :
| Modèle |
Sinus nominal Force (N) |
Aléatoire nominal Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (p-p) mm |
Charge max. (Kg) | bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques du produit
* Système de suspension flexible et guide linéaire, forte capacité de charge, bonnes performances de guidage et haute stabilité.
* La rigidité statique du coussin d'air de charge central est grande, la rigidité dynamique est faible, la capacité de charge est forte et les performances dynamiques sont excellentes.
* Diagnostic d'auto-examen rapide et protection en chaîne, haute sécurité et fiabilité ;
* Le dispositif d'isolation et d'amortissement du coussin d'air permet au vibrateur de ne pas nécessiter de fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
* Fournir différentes utilisations de plateformes d'extension horizontales et verticales ;
* Peut être utilisé avec toutes sortes de contrôleurs de vibration, et l'opération est simple.

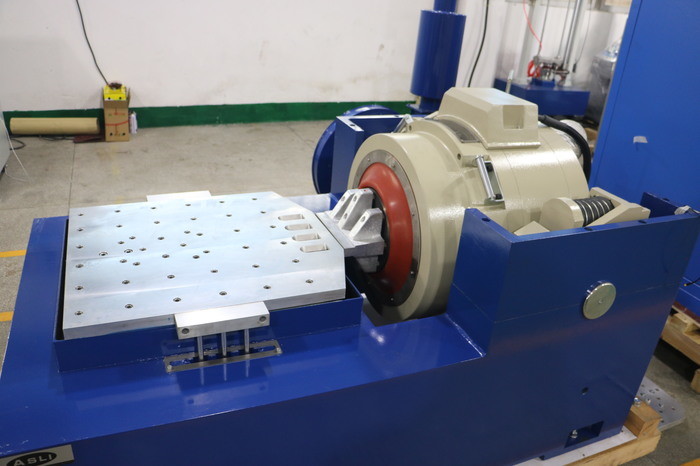

Caractéristiques du support horizontal :
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, afin d'améliorer la capacité de charge et les performances du banc de la machine entière.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, pratique à installer et à régler.
Rail de pression statique, en V, avec capacité de résistance à la pente et à la charge excentrée.
Pompe à huile intégrée, bonne structure et facile à utiliser.
| Modèle | Taille du banc (mm) | Plage de fréquence (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
