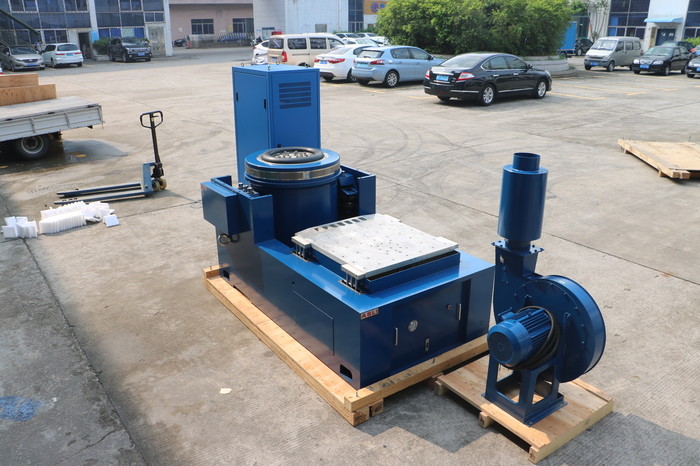

Vibration à haute fréquence verticale Shaker For Laboratory de 380V 3000N

Testeur de vibrations ES-3A.pdf

Agitateur de vibrations à haute fréquence de type électromagnétique de laboratoire

Testeur de vibrations verticales électromagnétiques à haute fréquence avec table vibrante précise

Application:

Nous sommes fabricant de produits de la série de vibrateurs électrodynamiques à haute fréquence, avons adopté la « structure de circuit double magnétique », les « cercles d'action squelette auto-générés », le « support aéroporté » et les « roulements à rouleaux et guidage linéaire », « l'isolation des tourillons » moderne avancé. La technologie et la technologie spéciale peuvent être complétées par des tests de vibration sinusoïdale à trois axes X, Y, Z et des tests de vibrations aléatoires à large bande, qui doivent être complétés par le test classique (demi-sinusoïdal, trapézoïdal, onde en dents de scie) du spectre de réponse aux impulsions et aux chocs. Ces produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques, des communications, des appareils électroménagers et dans d'autres domaines.

Caractéristiques du shaker dynamique VibrationElectro :

1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.

2. Circuit à deux magnétiques, fuite de flux magnétique faible, structure compacte et rationnelle.

3. Roulements à rouleaux de tige de culbuteur orientation de rigidité du corps composite droite et orientée vers l'importation, capacité de charge excentrique.

4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, à l'installation de commodités mobiles.

5. Une technologie avancée circule dans le système pour garantir un cercle dynamique de haute fiabilité.

6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.

7. Rigidité statique, dynamiqueLa rigidité du micro du petit ballon à roulement, augmentant la capacité de la table vibrante, améliore les performances à basse fréquence.

2-1 Paramètres techniques

(1) Force nominale : force sinusoïdale 3 000 N ; force aléatoire 3000N ; force de choc 6000N ;

(2) Gamme de fréquences : 3 Hz à 3 500 Hz, fréquence fixe, balayage d'avant en arrière, sinusoïdal, aléatoire, choc

(3) Mode de fréquence de balayage : linéaire, logarithmique, balayage d'avant en arrière, fréquence fixe

(4) Temps de fréquence de balayage : 1 à 32 767

(5) Temps de fréquence de balayage : fréquence fixe/simple 1-3600 minutes, les courbes de fréquence de balayage peuvent être affichées.

(6) Max. Accélération ; 1000 m/s²(sans charge)

(7) Max. Vitesse : 1,6 m/s

(8) Max. Déplacement : 25 mmp-p (sans charge), double crête

(9) Déplacement d'impact : 25 mm

(10) Poids de la bobine mobile : 3,5 kg

(11) Directions des vibrations : verticales

(12) Onde vibratoire : sinusoïdale, aléatoire, choc

(13) Diamètre de la bobine mobile : Φ150 mm

(14) Dimension du système de vibration : L750xH599xD680 mm

(15) Poids du système de vibration : 490 KG

Paramètres techniques du testeur de vibrations électrodynamiques à haute fréquence :

À propos du système de vibration

(1) Structure à double circuit magnétique pour garantir une intensité de champ magnétique élevée et réduire les fuites de flux ;

Une structure de démagnétisation spéciale peut réduire les fuites de flux à moins de 1 mt

(2) Ressort de type U, rouleaux et roulement linéaire pour une forte résistance à la charge de déviation

(3) Les ressorts pneumatiques sont utilisés pour l'isolation des vibrations ; Le système de vibration fonctionne de manière constante même avec une charge lourde ;

pas besoin de fond de teint spécial

(4) Des dispositifs de protection sont fournis contre la surchauffe, la surcharge, la surintensité, la surtension et

déplacement excessif du testeur de vibrations ;

Dispositifs de protection des réseaux électriques contre les surtensions, les sous-tensions et les manques de phase ;

Puissance d'entraînement, limitation de courant, démarrage progressif, surchauffe, court-courant, protection contre les défauts du module

(5) Peut effectuer des tests environnementaux sinusoïdaux, aléatoires et d'impact

(6) Ce système nécessite peu de fluctuation de tension, ≤ ± 10 % est OK

(7) Ce système nécessite peu de résistance à la terre, ≤4Ω est OK

(8) Fiabilité élevée, particulièrement adaptée au fonctionnement de longue durée

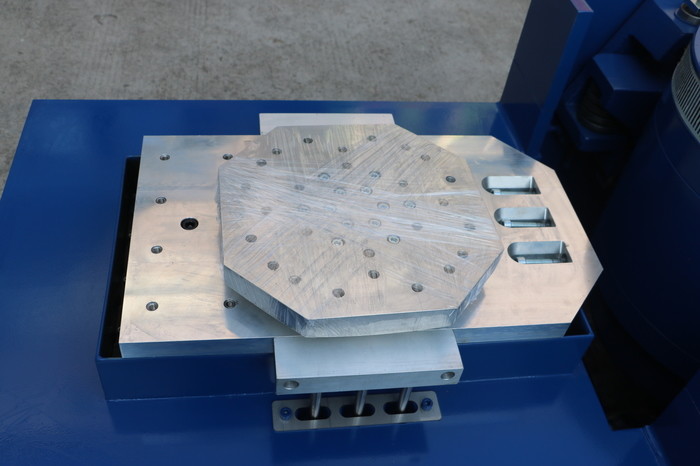

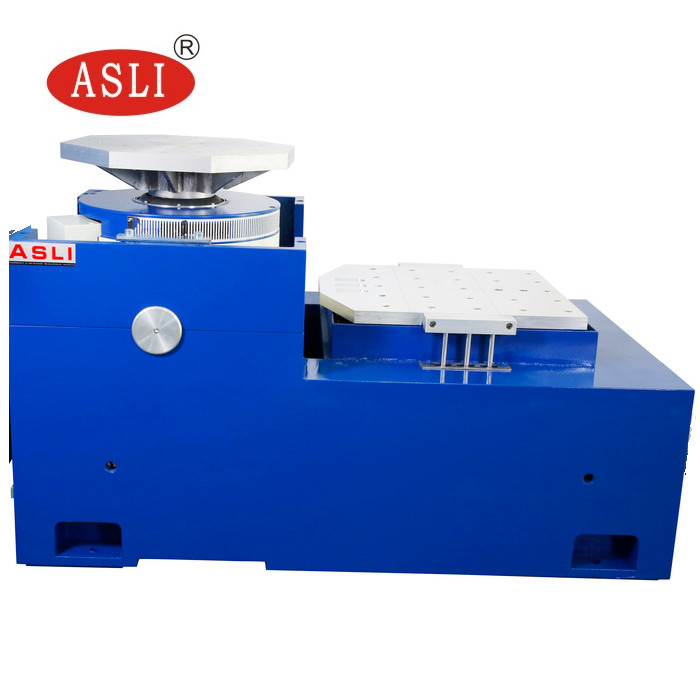

Caractéristiques du support horizontal :

1. Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, afin d'améliorer la capacité de chargement et les performances de l'ensemble du banc de la machine.

2. Le banc horizontal et le banc vibrant sont de type intégral, avec une structure parfaite, une commodité à installer et à ajuster.

3. Piste de pression statique, en forme de V, avec capacité de résistance aux pentes et aux charges de biais.

Pompe à huile intégrée, bonne structure et utilisation facile.

Paramètres techniques de l'expandeur horizontal :

Caractéristiques du banc vertical étendu :

Banc vertical étendu VT et pinces spécifiées, conception élaborée et calculée avec précision, pour garantir au client l'acquisition des meilleures performances selon une structure parfaite, un matériau de haute qualité

et la fabrication.

Paramètres techniques de l'extenseur vertical :

Si vous avez des questions relatives au testeur de fatigue par vibration de la machine d'essai mécanique électrodynamique à haute fréquence, n'hésitez pas à me contacter.
