Équipement de vibration du laboratoire ISO16750 pour des pièces de NEV
Product Details
| accompagnement personnalisé: | OEM | Marque: | ASLI |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Pouvoir: | Électronique |
| certificat: | OIN 9001:2008 | Matériel d'emballage: | Caisse en polybois |
| Vibration: | 3 axes | force vibratoire: | Personnalisé |
| Taille du tableau: | Personnalisé | Charge maximale: | 100 kg |
| Mettre en évidence |
Équipement de vibration du laboratoire ISO16750,NEV partie l'équipement de vibration de laboratoire,Tableau de vibration du laboratoire ISO16750 |
||
Product Description
Ce système de test de vibration de laboratoire est conçu pour les environnements éducatifs, de recherche et de laboratoire. Il utilise une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux, un guidage linéaire et une isolation par tourillon — intégrant une technologie moderne avancée et une ingénierie spécialisée. Le système effectue des tests de vibration sinusoïdale sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs. Ces produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
| Paramètre | Spécification |
|---|---|
| Poussée sinusoïdale | 300 kgf |
| Poussée aléatoire | 300 kgf |
| Poussée d'impact | 600 kgf |
| Plage de fréquences | 2–2500 Hz |
| Déplacement continu | 25 mm |
| Déplacement d'impact | 25 mm |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 981 m/s² |
| Diamètre de la bobine mobile | Φ150 mm |
| Moment excentrique admissible | >196 N·m |
| Point de connexion de charge | 6 points |
| Masse équivalente des pièces mobiles | 3 kg |
| Taille de la vis du plan de travail (standard) | M8 |
| Disposition des vis (diamètre, circonférence) | 8 sur Φ100 mm, 8 sur Φ200 mm |
| Fréquence d'isolation axiale | <3 Hz |
| Charge maximale | 120 kg |
| Fuite de flux magnétique | <1 mT |
| Dimensions (sans emballage) (L×L×H) | 730 mm × 550 mm × 650 mm |
| Poids de la table vibrante | 450 kg |
- Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de la tige de culbuteur, guidage droit et composite orienté vers l'importation, avec capacité de charge excentrique.
- Fondation d'isolation par tourillon dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Système de déplacement avancé garantissant une haute fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du petit ballon de roulement, augmentant la capacité de charge de la table vibrante et améliorant les performances à basse fréquence.

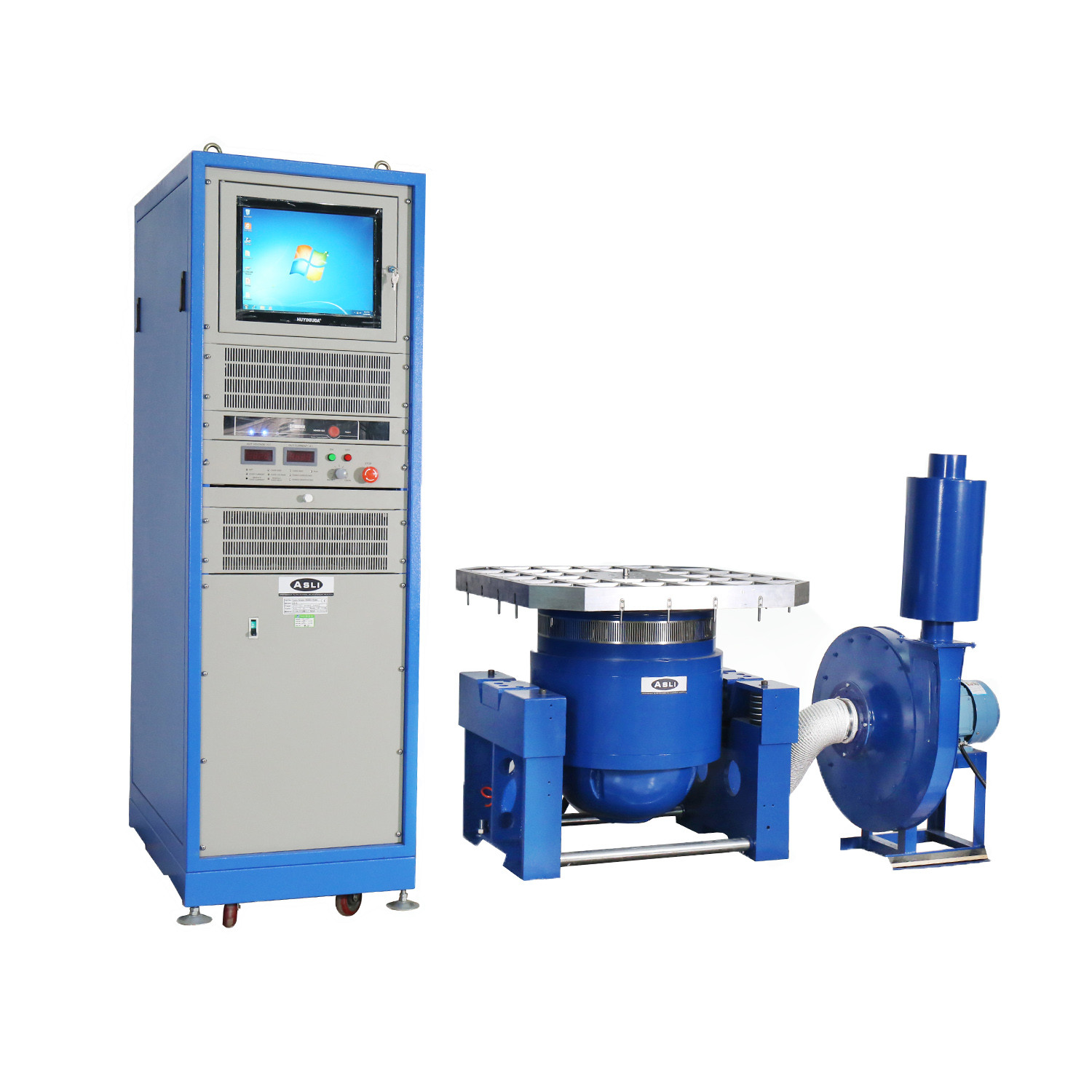

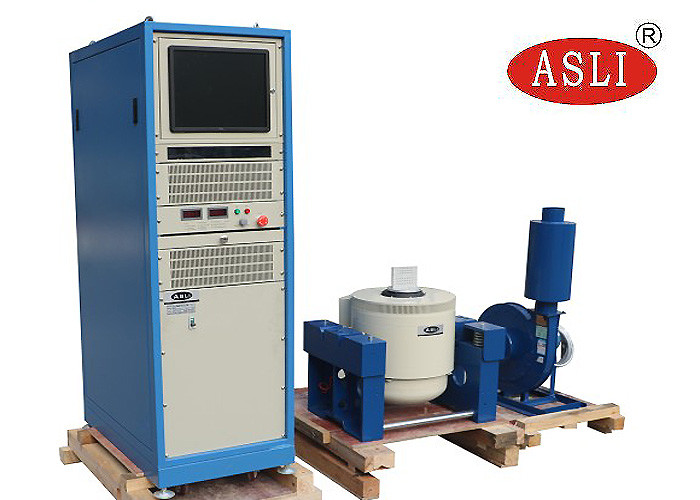

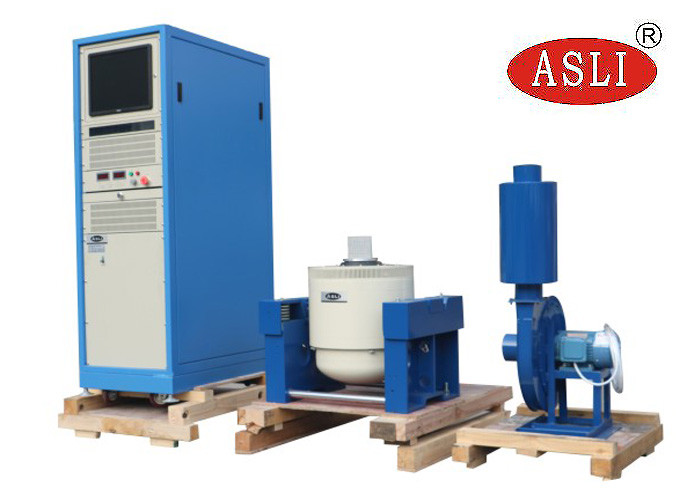

L'équipement de test de vibration de laboratoire pour pièces de véhicules à énergie nouvelle ISO16750 comprend les composants suivants :
- Banc de test de vibration
- Amplificateur de puissance
- Ventilateur de refroidissement
- Table coulissante
- Extenseur vertical
- Dans le petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances du banc de la machine entière.
- Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée, bonne structure et fonctionnement facile.
L'extenseur vertical VT et les pinces spécifiées, calculés avec précision et conçus avec soin, garantissent que le client obtient les meilleures performances selon des spécifications parfaites.
Product Highlights
Équipement de vibration 3 axes ASLI ISO16750 pour pièces NEV. Charge maximale 100 kg, 2-2500 Hz, certifié ISO 9001. Tailles de table personnalisées et support OEM disponibles. Durable, efficace et fiable pour les tests en laboratoire.
