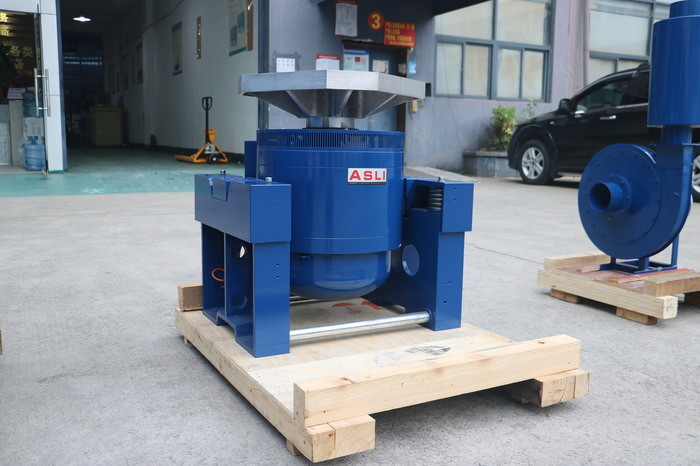

Sinus à haute fréquence d'électrodynamique de MIL-STD-810F et table aléatoire de dispositif trembleur de vibration de choc
Product Details
| direction de la vibration: | Vibration verticale | norme d'essai: | MIL-STD-810F |
|---|---|---|---|
| Caractéristique: | sinus et essai à chocs aléatoire | Force de vibration: | Nombre d'étoiles |
| Déplacement: | 100 mm | Application du projet: | Pièces détachées |
| Mettre en évidence |
Vibration Shaker Table de MIL-STD-810F,2800Hz vibration Shaker Table,Machine électrodynamique de vibration de MIL-STD-810F |
||
Product Description
Télécharger le document pour le stockage -- cliquez ici ----→Testeur de vibration ES-3A.pdf
MIL-STD-810F Tableau de vibration à haute fréquence électrodynamique sinusoïdale et à choc aléatoire
Application du shaker à vibration électrodynamique:
Nous sommes fabricants de produits de la série High Frequency Vibration Test Machine, adoptant la "structure de circuit double magnétique", "cercles d'action de squelette auto-générés","Soutien aérien" et "roulants et guidage linéaire", "isolement de trunnion" à la technologie moderne avancée et à la technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande,à compléter par le classique (moitié - sinus)Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique,appareils électriques, les communications, les appareils électroménagers et autres domaines.
Paramètres techniques de la machine d'essai des vibrations:

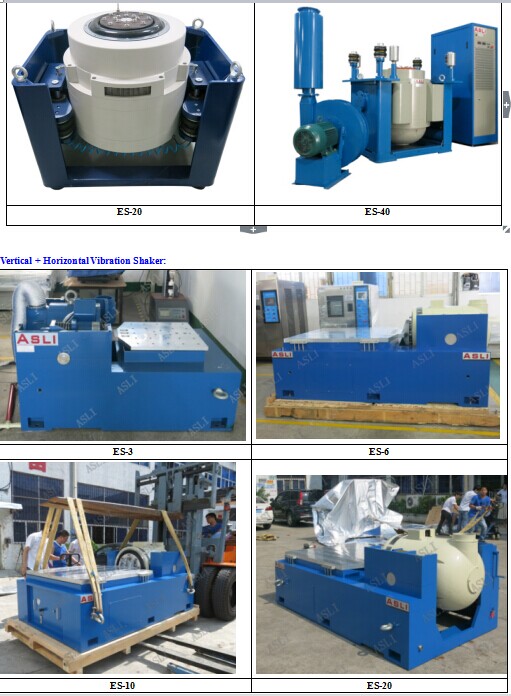

| Modèle |
Sine nominale La force(N) |
Nommé au hasard La force(N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Nommé Disparitionle placement (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Système d'essai de vibration à haute fréquence à haute force à 3 axes avec régulateur de vibration à 8 canaux Caractéristiques:

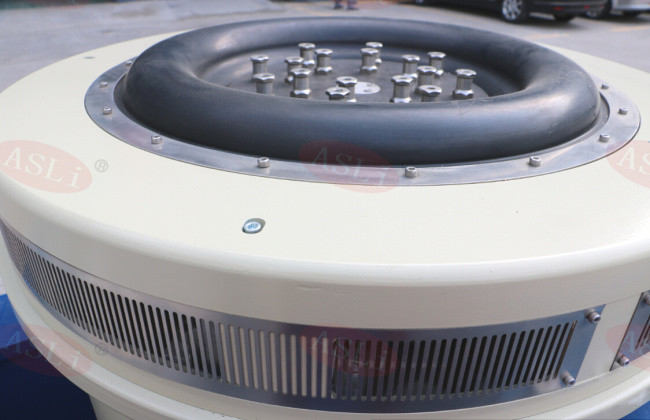

1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7- Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.

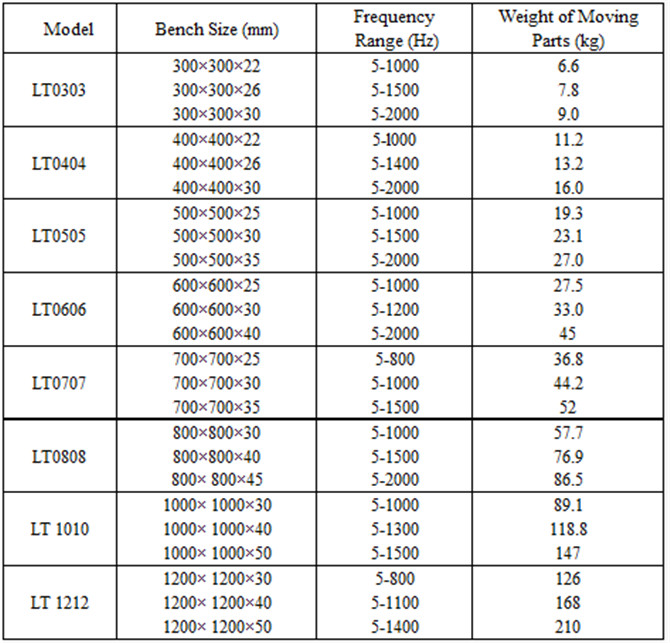

Paramètres techniques de la ligne horizontaleÉlargissement:
Paramètres techniques de la ligne verticaleÉlargissement:
Certificat de ces machines:
Rapport d'étalonnage officiel de la Chine par un tiers
Certification CE
Pour le colis:
1Le film PP d' abord.
2- Un emballage sous vide
3Encore une pellicule PP.
4. mousse PU de 10 mm d'épaisseur pour éviter les collisions
5. boîtier en contreplaqué renforcé
6. Marque de cas ASLI standard
Détails de l'emballage et de l'expédition de la machine d'essai de vibration:
