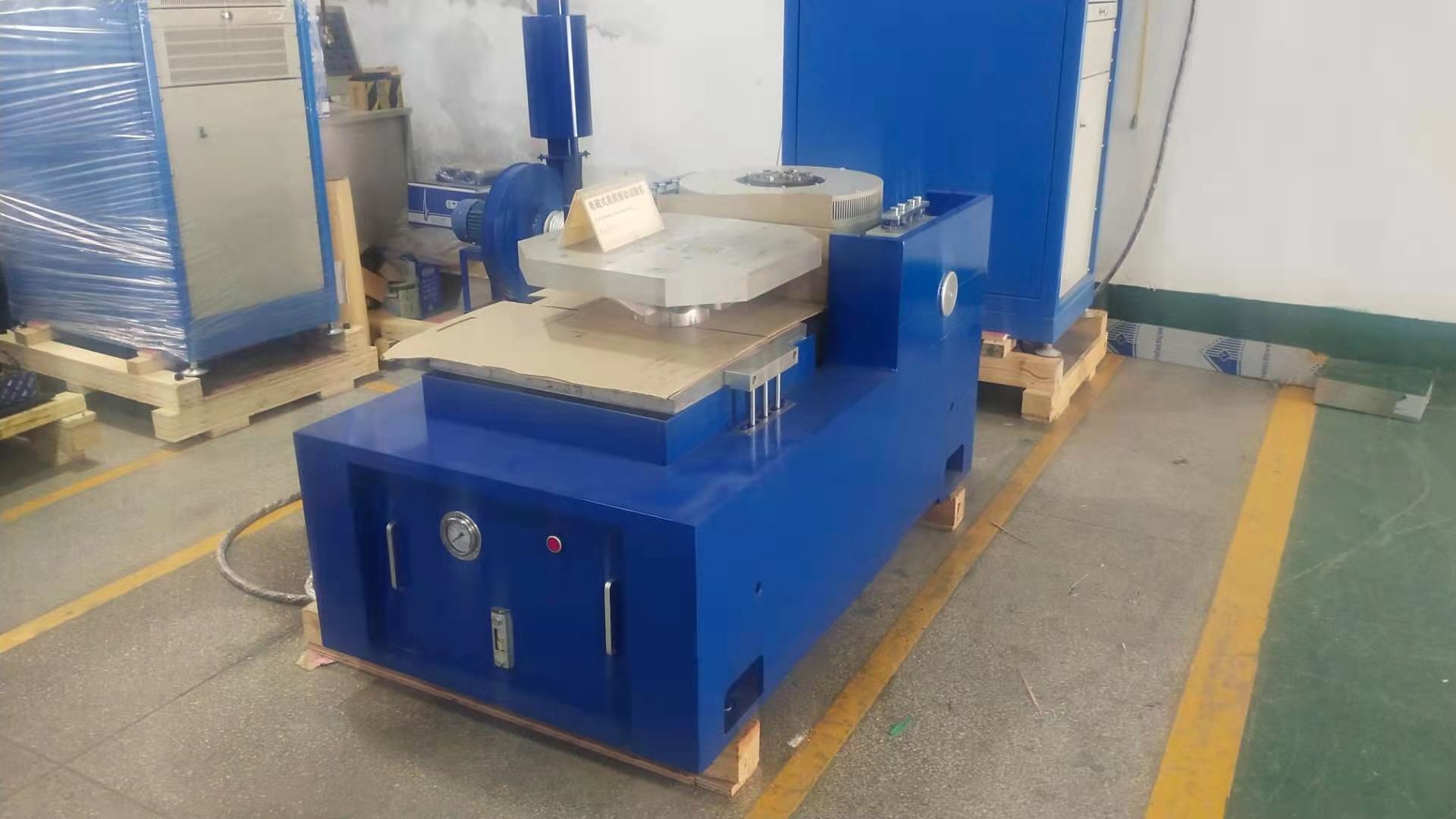

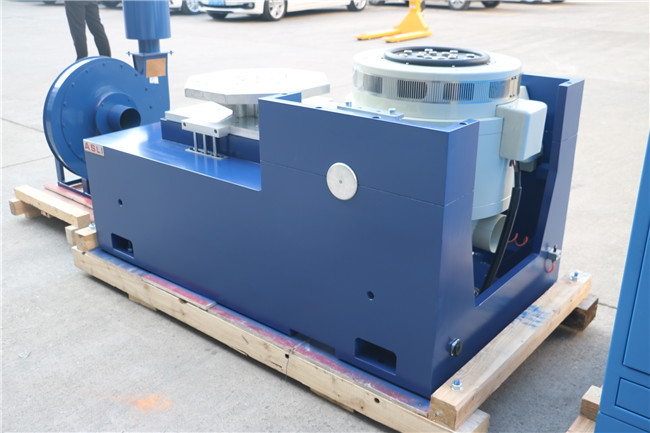

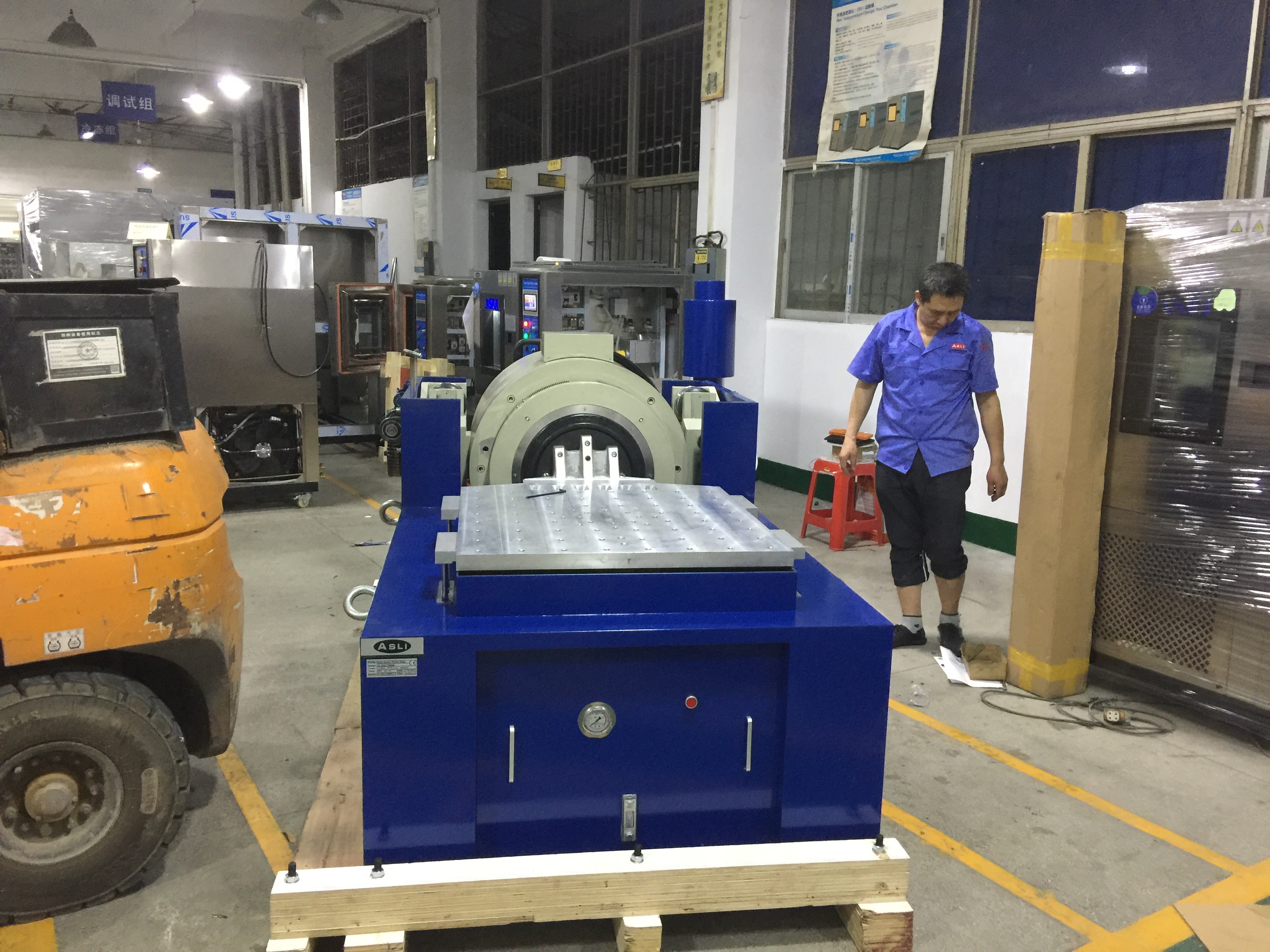

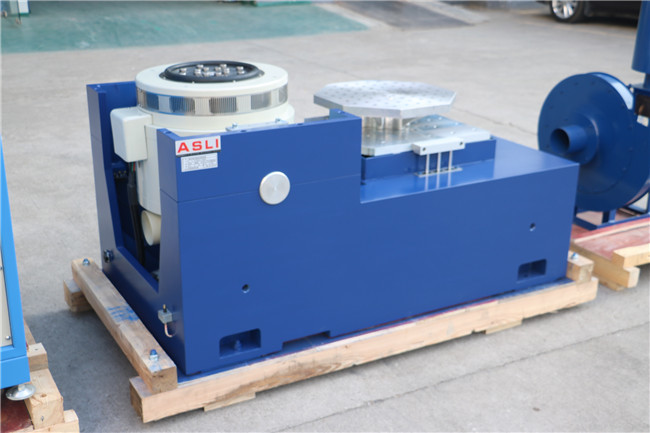

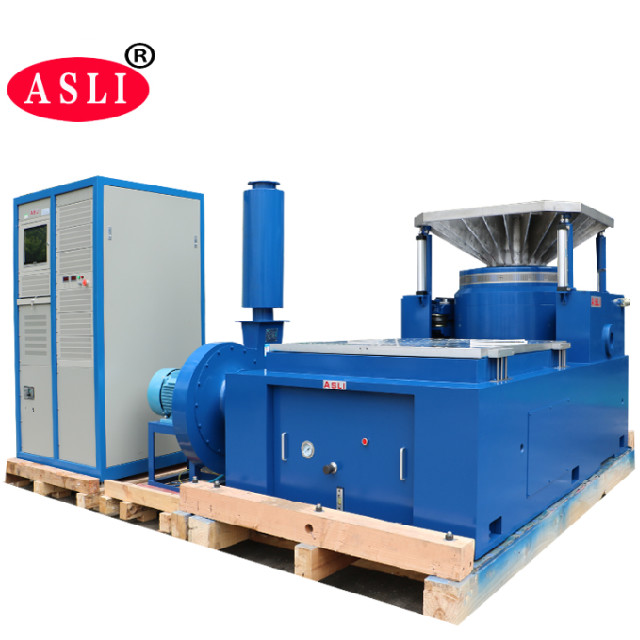

Tableau à vibrations électromagnétiques à haute fréquence sinusoïdale à axe x y z pour pièces automobiles
Qu'est-ce que le test des vibrations dangereuses?
Hazardous Vibration General Vibration Laboratory Test Stand The Hazardous Vibration vibration testing of large structures and Test Stand provides for vibration of pressurized systems and explosive vast array of access platforms to the materials and vibration test articlesLes articles d'essai massifs peuvent être placés dans des sols thermiques.
Télécharger le document pour le stockage -- cliquez ici ----→machine d'essai de température de vibration THV-Volume.pdf
* Un shaker électrodynamique refroidi à l'air
* régulateur de vibration et amplificateur de puissance structurés en un seul boîtier
* atteignant une poussée sinusoïdale de 2400 newtons.
* Essai sur l'axe Xyz 3
Spécification
| Nom | Bateau de test de vibration pour automobile EN50604 CEI62133 UN38.3 | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
