Qu'est- ce qu'un test par vibration?
Les produits sont expédiés quotidiennement dans le monde entier dans des colis et des conteneurs d'expédition.Un test de vibration est souvent utilisé comme outil de contrôle de la qualité pour exposer les produits à des vibrations avant expéditionLes résultats peuvent être utilisés pour la conception de produits et d'emballages afin de réduire les dommages causés par les tremblements et les rebonds.
Télécharger le document pour le stockage -- cliquez ici ----- Je ne sais pas.équipement d'essai de vibration ES-10.pdf
échangeur de vibrations électrodynamique pour l'essai de simulation de transport de colis ISTA
Exigences d'essai:
1. IEC 62133
2. UL1642
3- Je suis désolée.3
4. GB31241
5.Autorisation de voyage
Caractéristiques:
1. mise en place: menu chinois et anglais, fonctionnement informatique, utilisation de systèmes de surveillance et de contrôle spécialisés, les données de l'ensemble du processus peuvent être transmises et sorties.
2Fonctions d'affichage: courbes d'essai d'affichage dynamique, multi-Dan, sur le nombre de données.
3. Enregistreur de courbe:enregistrement en temps réel des données de test, données de test automatiquement, les résultats de test peuvent être stockés, imprimés.
Principaux paramètres techniques
| de |
Sine nominale La force(N) |
Nommé au hasard La force(N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Nommé Disparitionle placement (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Avantages pour l'utilisateur
* Installation facile par l'utilisateur
* Interface utilisateur: écran tactile LCD pour le mode local et PC-windows (via ethernet) pour le mode distant;
* Mode local: démarrage rapide d'un essai prédéfini, stockage de dizaines de spécifications d'essai;
* Mode à distance: toutes les opérations du système, y compris la définition de l'essai et le stockage des spécifications d'essai sur le moteur, le contrôle d'essai, l'examen des données d'essai et la documentation.
Fabricant de tables à vibrationsa adopté la structure de double circuit magnétique, des cercles d'action à squelette auto-générés, des supports aériens et des roulements à rouleaux et un guidage linéaire,isolation trunnion technologie moderne avancée et technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande, à compléter par les essais classiques (moitié-sinus, trapézoïdal,Test du spectre de réponse au choc et au pouls.
1 La conception minutieuse du squelette de bobine en mouvement, a une fréquence de résonance axiale de premier ordre plus élevée.
2 Armature légère, haute rigidité, fréquence 4500 Hz.
3 L'ordinateur de connexion de la ligne de commande, stocker immédiatement les matériaux.
4 Affichage du tableau de contrôle.
5 Faible résistance et conception de haute performance, efficacité élevée, faible coût.
6 Haute fiabilité, faible défaut.

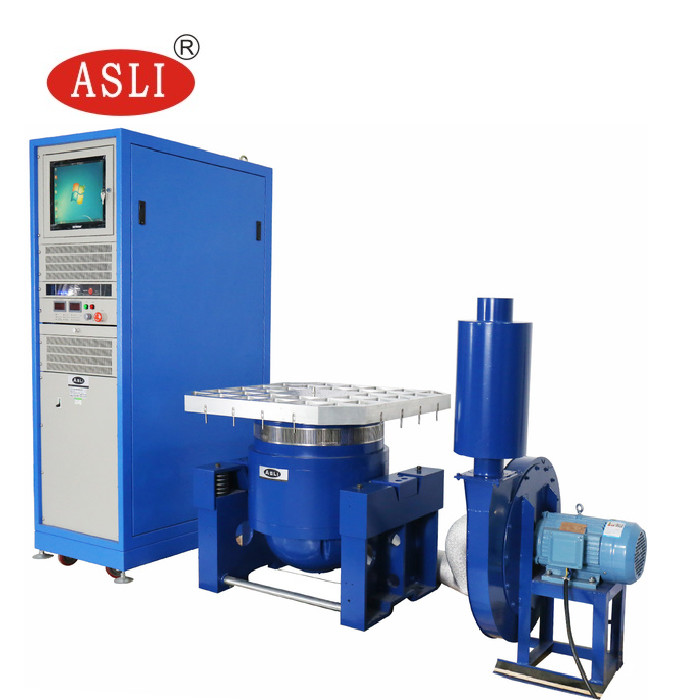

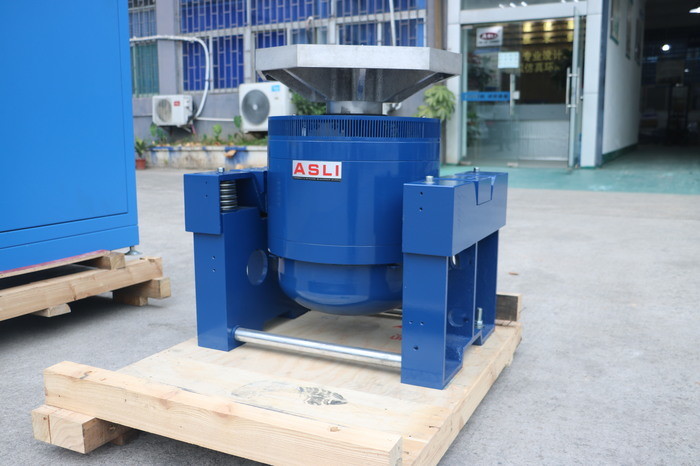

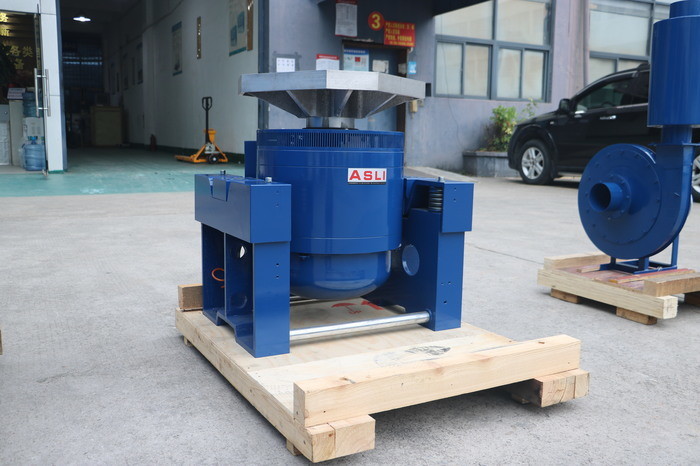

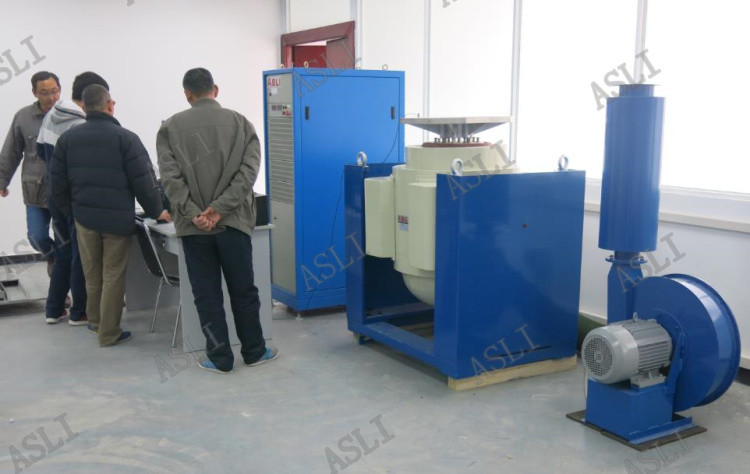

Des photos pour référence:
