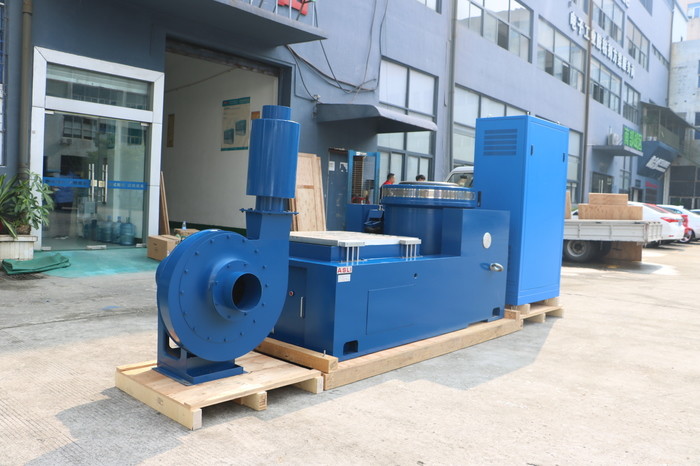

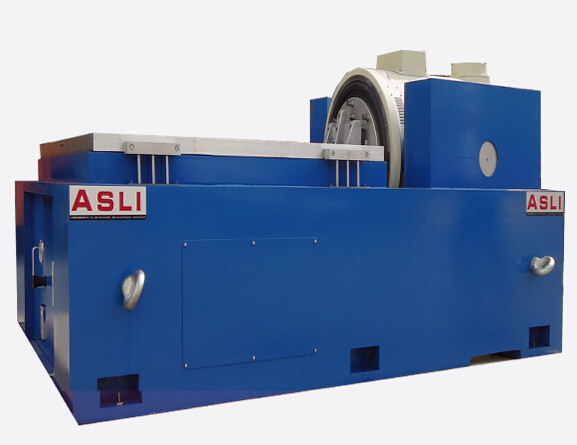

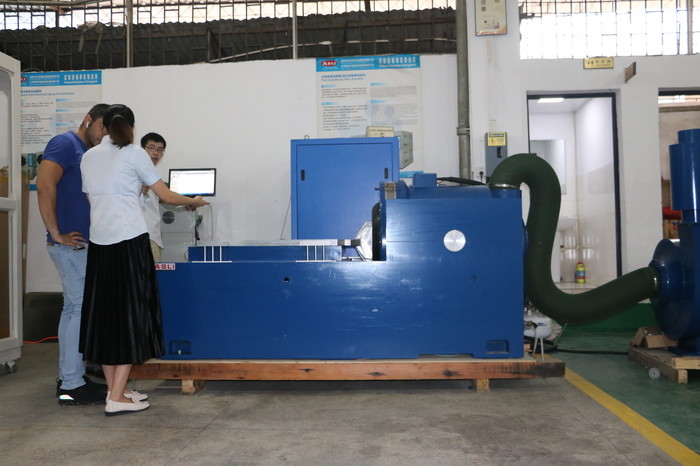

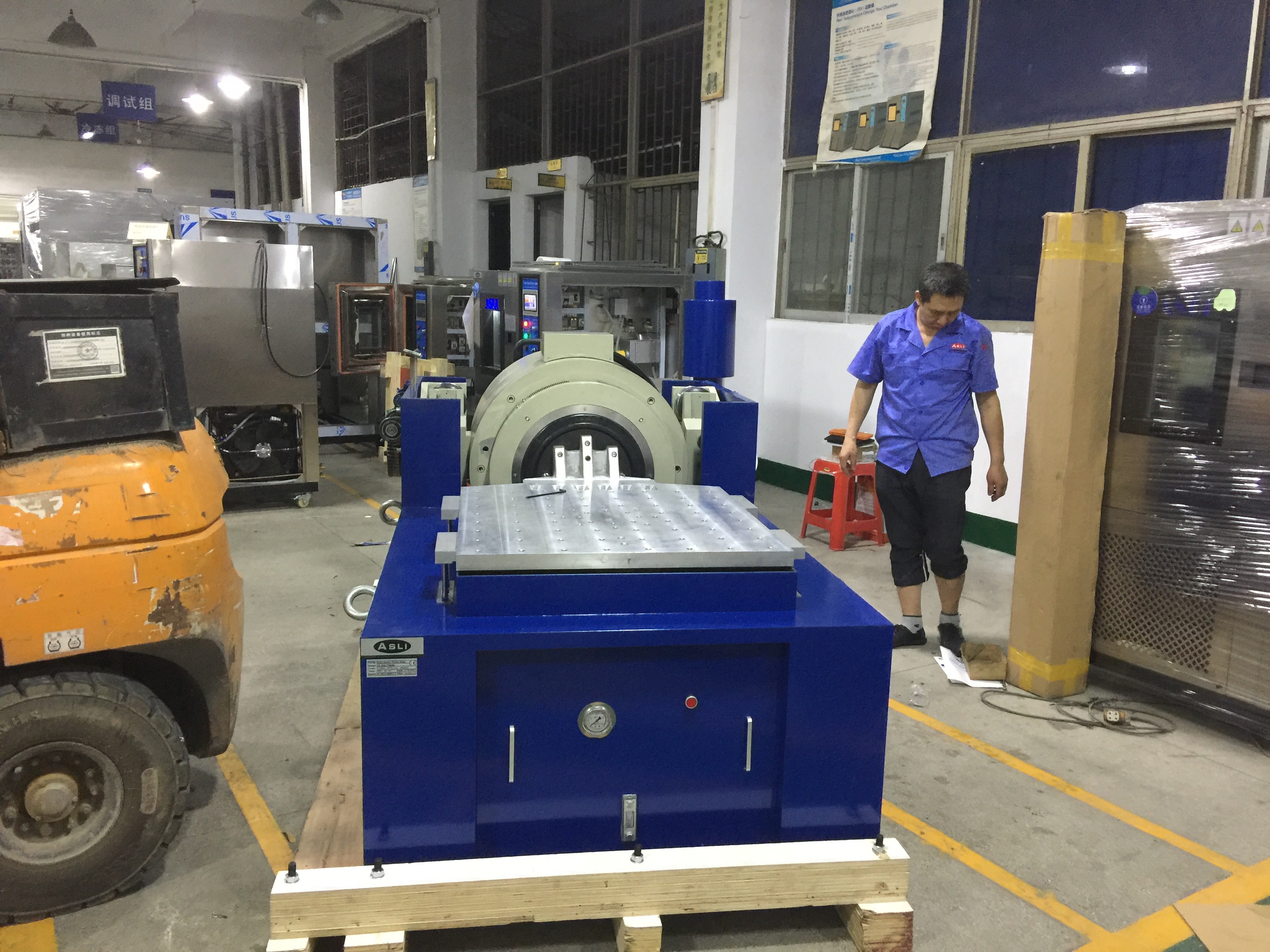

La machine d'essai des vibrations de simulation de transport est conforme à la norme IEC 60068
La table de vibration électromagnétique est largement utilisée dans la défense, l'aviation, l'aérospatiale, les communications, l'électronique, les automobiles, les appareils électroménagers et d'autres industries.Ce type d'équipement est utilisé pour détecter les défauts précoces, simulant les conditions de travail réelles et l'essai de résistance de la structure, l'application du produit est large, la largeur d'application est évidente, l'effet de test est remarquable et fiable.,balayage, programmable, multiplicateur de fréquence, logarithme, accélération maximale, modulation d'amplitude, contrôle du temps, contrôle informatique à fonction complète, accélération fixe simple/amplitude fixe.L'équipement en cas d'échec continu de trois mois d'essai, des performances stables, une qualité fiable.
Spécification
| Nom | Bateau de test de vibration pour automobile EN50604 CEI62133 UN38.3 | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Fiche de données de performance
| - Le shaker(ES-30)) | ||
| Force sinusoïdale (peak) | 30 kN | |
| Force de choc (pic) | 60 kN | |
| Plage de fréquences | 5~2,800 Hz | |
| Déplacement (continu) | 100 mm | |
| Max. vitesse | 1.8 m/s | |
| Accélération maximale | 100G | |

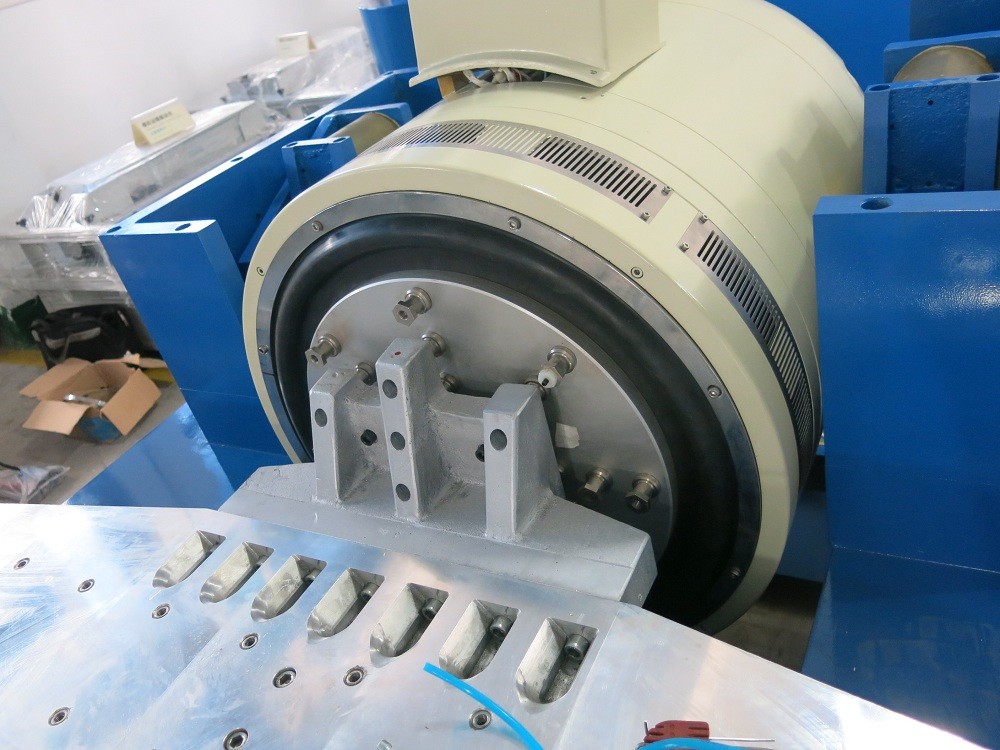

| Diamètre de l'armure | 445 mm | |
| 1Leordre de fréquence de résonance | 2,400 Hz | |
| Moment excentrique autorisé | >500 Nxm | |
| Poids de l'armure | 40 kg ou plus | |
| Dimension de vis HE/ST | M10(métrique) | |
| Fréquence d'isolation des vibrations axiales | <3 Hz | |
| - Je vous en prie.Ple chargement | 500 kg ou plus | |
| Fuite de flux magnétique | ≤1 mT | |
| Dimensions (L × W × H, déballé) | 1,330x860x1,250 mm | |
| Poids (non emballé) | 2500 kg | |
| Installation | Tapis en caoutchouc (boucles d'ancrage nécessaires) | |
| Amplificateur de puissance (DA-30) | ||
| Sortie de l'amplificateur | 30 KVA | |
| RNN | >65 dB | |
| Voltage de sortie nominal | 120 RPM | |
| Efficacité de l'amplificateur | >90% | |
| Dimensions (L × W × H, déballé) | Pour les pièces de rechange | |
| Poids (non emballé) | 500 kg ou plus | |
| Souffleur | ||
| Volume de l'air | 0.46- Je vous en prie3/s | |
| Le pouvoir | 7.5 kW | |
| Diamètre du conduit d'air | 200 mm | |
| Pression de l'air | 80,8 kPa | |
| Installation | Capable de se connecter au plafond (jusqu'à deux virages de 90 degrés), max 20 ̊ de course | |

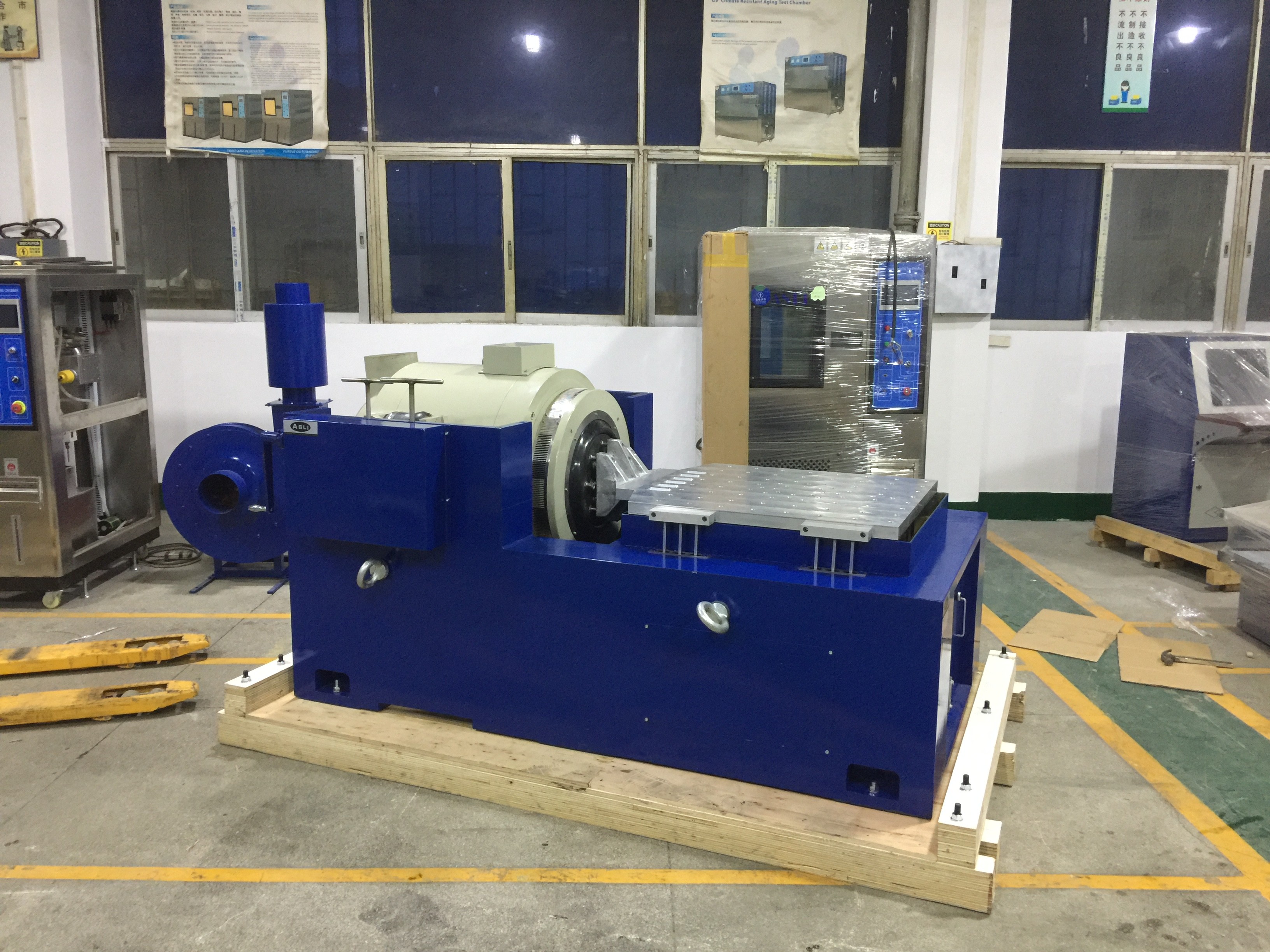

| Table à glisser horizontalement | ||
| Les dimensions | 600 x 600 mm | |
| Épaisseur | 45 mm | |
| FréquenceJe...imiter | 2,000 Hz | |
| Efficace- Je vous en priele cul | 54 kg | |
|
Nom de l'organisme: 1Un roulement à film d'huile à haute pression est utilisé pour une meilleure uniformité. |
||
| VibrationContrôleur etAccéléromètre | ||
| Contrôleur de vibration | Contrôleur de vibrationavec Sine, Random, Shock et auto-étalonnage. | |
| Accéléromètre | 100mV/g, portée: 50g, fréquence de travail: 1-10kHz, poids: 11 grammes, avec câble à faible bruit de 10 pieds | |
| Autres fonctions/accessoires pris en charge | ||
| Chambres de l'environnement | Soutenue | |
| Appareils mobiles | Personnalisable | |
| Plaques d'isolation | Personnalisable | |
| Équipement électrique | Personnalisable | |
| Environnement de travail du système | ||
| Plage de température | 0 à 40 °C | |
| Plage d'humidité | 0 ~90%, pas de condensation. | |
| Exigences de puissance | 380V/3ph/50 Hz,40KVA | |
| Pression d'air comprimé | 0.6 Mpa | |
