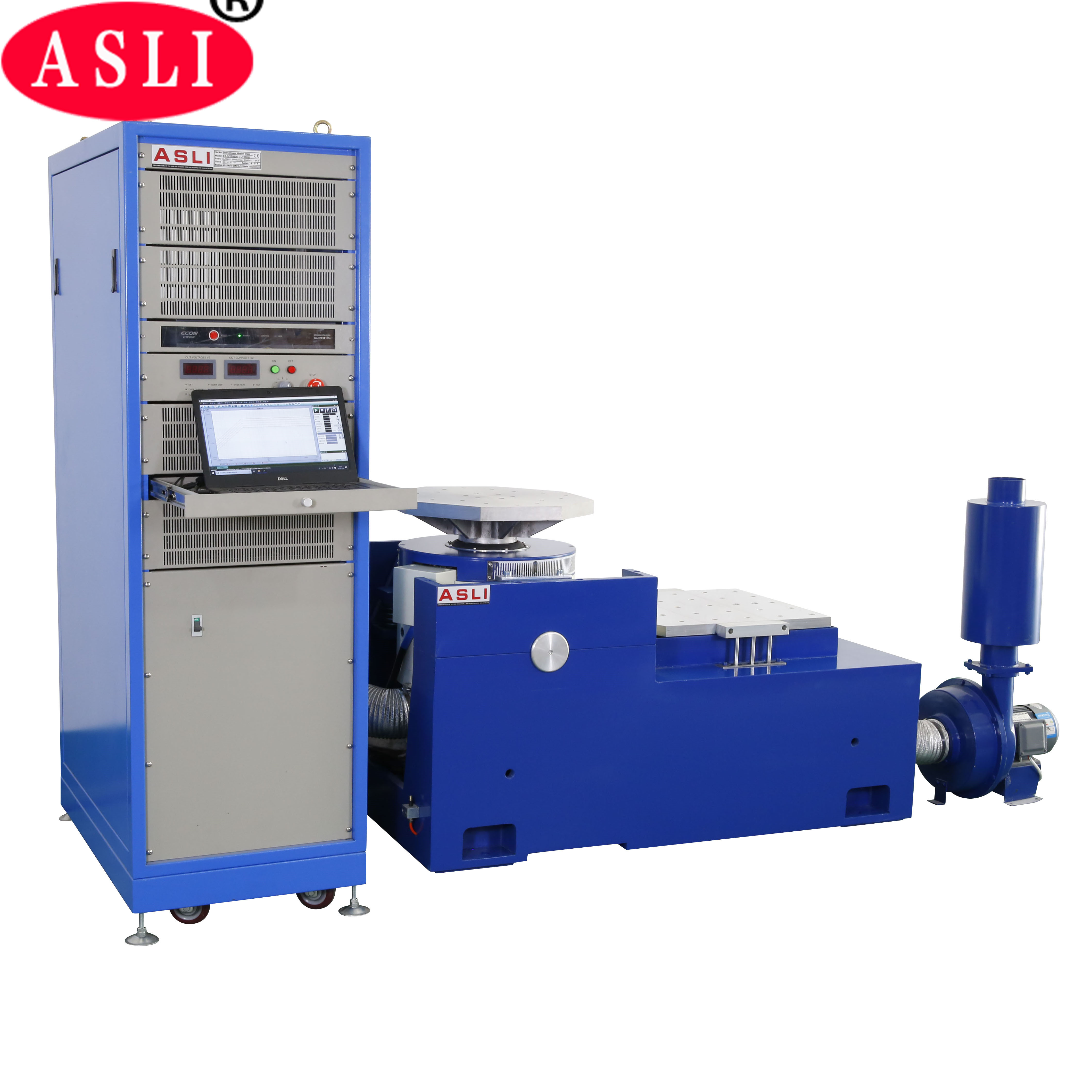

machine d'essai par vibration verticale électromagnétique programmable pour emballage
Système d'essai des vibrations à haute fréquenceIl s'agit d'une plateforme d'essai qui répond à toutes sortes de spécifications d'essai,et peut être exécuté y compris IEC, MIL-STD, JIS, ASTM et autres spécifications.
Paramètres:
| - Le shaker | |
| Force sinusoïdale (peak) | 30 kN |
| Force de choc (pic) | 60 kN |
| Plage de fréquences | 5~2800Hz |
| Déplacement (continu) | 100 mm |
| Max. vitesse | 10,8 m/s |
| Accélération maximale | 75 g |
| Diamètre de l'armure | 445 mm |
| Fréquence de résonance de 1er ordre | 2,400 Hz |
| Moment excentrique autorisé | > 500 Nxm |
| Poids de l'armure | 40 kg ou plus |
| Dimension de vis HE/ST | M10 (en métrique) |
| Fréquence d'isolation des vibrations axiales | 3 Hz |
| Max. charge utile | 500 kg ou plus |
| Fuite de flux magnétique | ≤ 1 mT |
| Dimensions (L × W × H, déballé) | 1,330x860x1,250 mm |
| Poids (non emballé) | 2500 kg |
| Installation | Tapis en caoutchouc (boucles d'ancrage nécessaires) |
| Amplificateur de puissance | |
| Sortie de l'amplificateur | 30 kVA |
| RNN | > 65 dB |
| Voltage de sortie nominal | 120 RPM |
| Dimensions (L × W × H, déballé) | Pour les pièces de rechange |
Caractéristiques du produit
* Système de suspension flexible et guidage en ligne droite, forte capacité de support, bonne performance de guidage et grande stabilité.
* La rigidité statique de l'airbag de charge centrale est grande, la rigidité dynamique est faible, la capacité de support est forte et les performances dynamiques sont excellentes.
* Diagnostic rapide par auto-examen et protection de la chaîne, sécurité et fiabilité élevées;
* Le dispositif d'isolation et d'amortissement du coussin d'air rend le vibrateur exempt de fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
* prévoir une utilisation différente des plateformes d'expansion horizontale et verticale;
* Il peut être utilisé avec toutes sortes de régulateurs de vibration et son fonctionnement est simple.
Plus de force de vibration, nous pouvons personnaliser.
Les essais de vibration sont effectués en reproduisant les conditions (dans un environnement d'essai) auxquelles un produit, une machine ou une structure pourrait subir ou subir au cours de sa vie.y compris les conditions de transit ainsi que les opérations.Par conséquent, les essais de vibration préviennent les problèmes de performance et les défaillances potentielles avant même qu'elles ne commencent ou ne se produisent.
En outre, les industries dont les cycles de production sont de 24 heures ont besoin de processus et de systèmes critiques de test et de surveillance des vibrations.Dans les industries à forte intensité de production comme le pétrole et le gaz, la production d'électricité, les métaux et les mines, etc.,Les défaillances ou les temps d'arrêt de toute machine ou dispositif entraînent une perte d'efficacité et des coûts de production plus élevés, ainsi qu'un environnement de travail dangereux.Par conséquent, ces industries ont besoin d'une surveillance et de tests constants et réguliers des vibrations.
