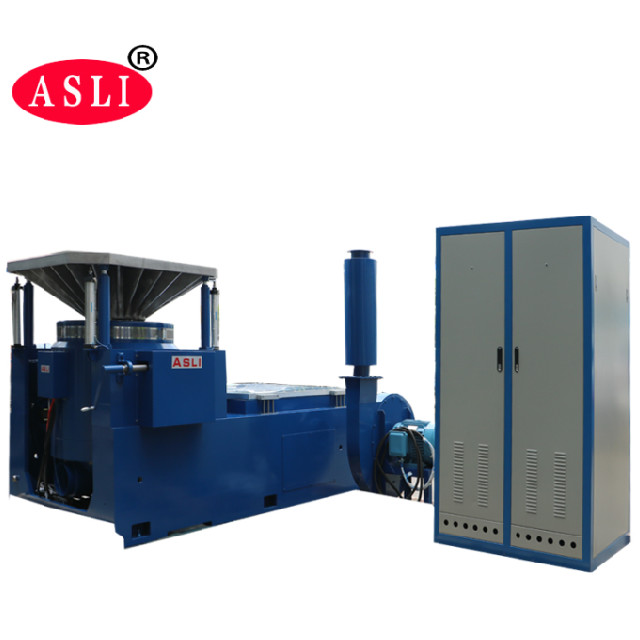

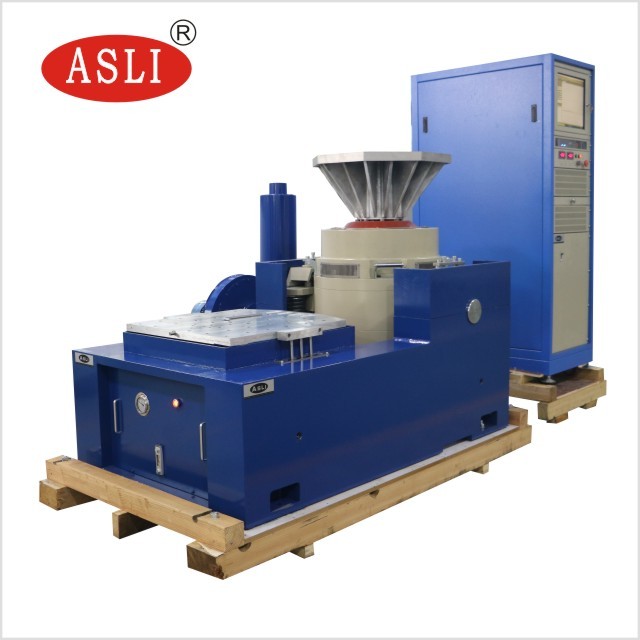

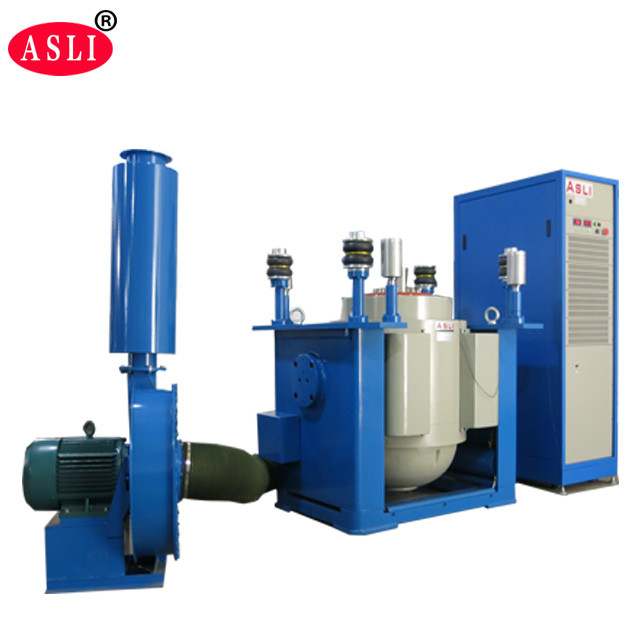

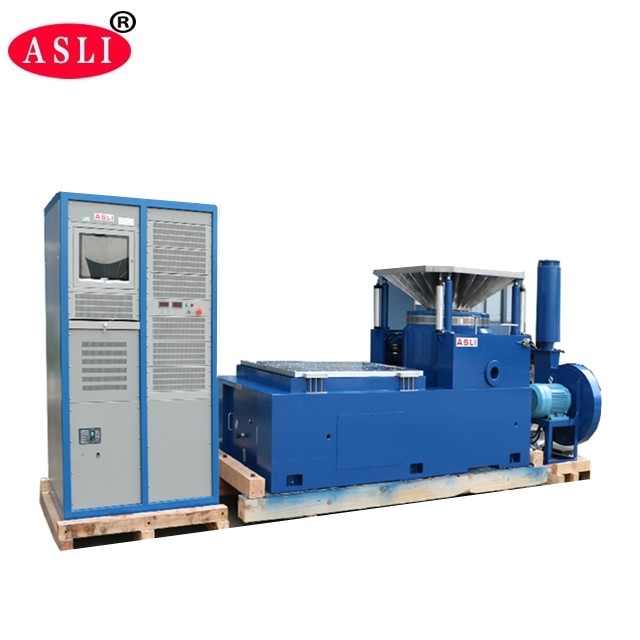

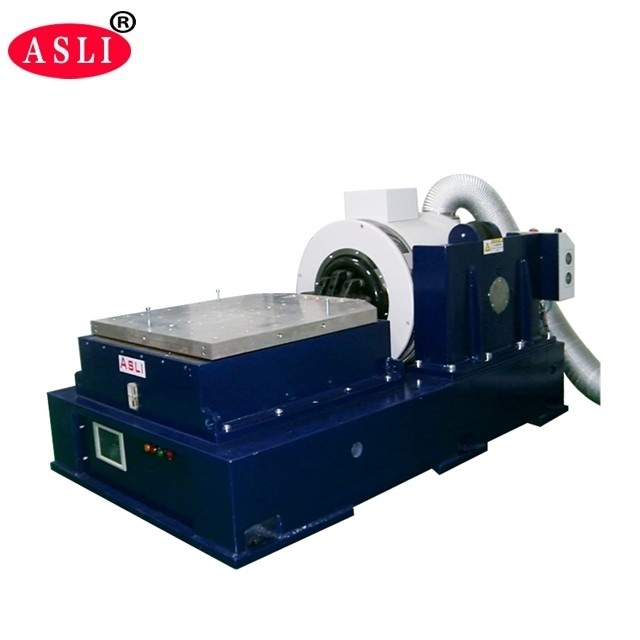

charge électrodynamique de Shaker Table With 180kg de la vibration 3500Hz
Product Details
| force de sinus: | 6000N | Vitesse: | 1.6m/s |
|---|---|---|---|
| Déplacement: | 25mm | Fréquence: | 3~3500HZ |
| Chargement: | 180KG | Accélération: | 100g |
| armature: | 230mm | ||
| Mettre en évidence |
3500Hz vibration Shaker Table,vibration Shaker Table de la charge 180kg,machine électrodynamique de la vibration 3500Hz |
||
Product Description
Application
Le dispositif trembleur à haute fréquence de vibration a adopté “structure double-magnétique de circuit”, “les cercles squelettiques auto-produits d'action”, “appui aéroporté” et des “roulements à rouleaux et les conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon” et la technologie spéciale, peuvent être accomplis essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplis par (moitié - sinus) l'essai classique de spectre d'impulsion et de réponse de choc. Il très utilisé dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
(1) force évaluée : force 6000N de sinus ; force aléatoire 6000N ; force 12000N de choc ;
(2) plage de fréquence : 5Hz à 3500Hz, à frèquence fixe, champ dans les deux sens, sinus, aléatoire, choc
(3) mode de Champ-fréquence : linéaire, logarithmique, champ dans les deux sens, à frèquence fixe
(4) temps de Champ-fréquence : 1 à 32767
(5) temps de Champ-fréquence : 1-3600mins à frèquence fixe/simple, courbes de champ-fréquence peut être montré.
(6) Max. Acceleration 1000m/s2 (non charge)
(7) Max Load 180Kg
(8) Max. Displacement : 25mm pp (non charge), double crête
(9) déplacement d'impact : 25 millimètres
(10) poids de bobine mobile : 6.5kg
(11) directions de vibration : verticale
vague de vibration (de 12) : sinus, aléatoire, choc
diamètre (de 13) de la bobine mobile : Φ230 millimètre
dimension de système de vibration (de 14) (millimètre) : W850xH750xD550mm
(15) poids de système de vibration : 590kg
2-2 détails de composants de vibration
(1) ensemble du générateur 1 de vibration
(2) ensemble du contrôleur 1 de vibration
(3) ensemble de la chambre 1 de connexion de communication
(4) ensemble de l'amplificateur de puissance DA-6 1
(5) conducteur Software 1 ensemble
(7) conducteur Software 1 ensemble
(8) ensemble du système de refroidissement 1
(9) ensemble industriel de l'ordinateur 1
Paramètres techniques :
| Nom | Appareil de contrôle de emballage de Tableau de vibration/Tableau de vibration pour des pièces d'auto | ||||||||
| Modèle | Force évaluée de sinus (n) | Force aléatoire évaluée (n) | Plage de fréquence (hertz) | Accélération évaluée (m/s2) | Vitesse nominale (m/s) | Déplacement évalué (pp) millimètre | Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimension de la bobine mobile (millimètres) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. Roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. Base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. La rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la portance de table de vibration, améliorent la représentation basse fréquence.
