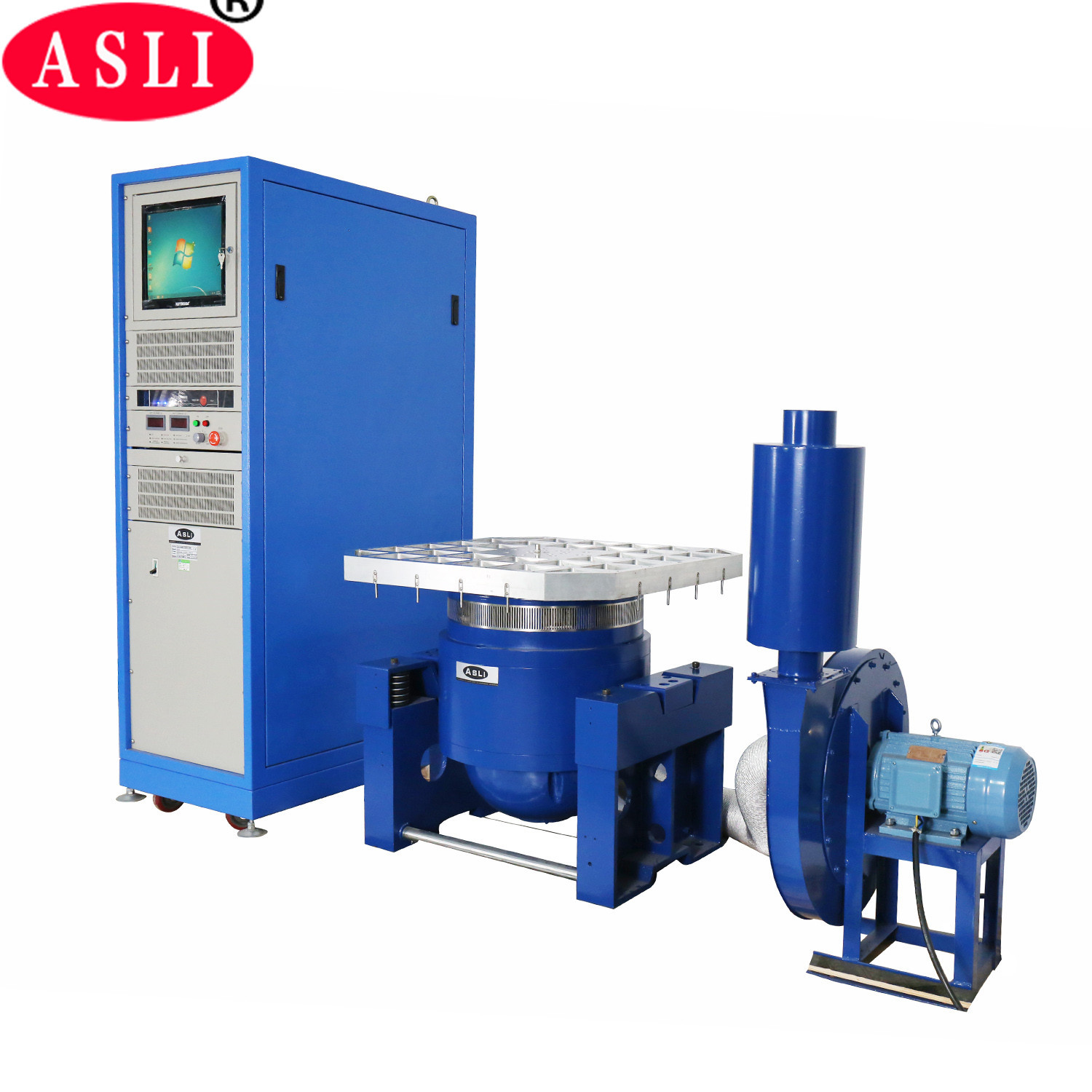

Équipement de test électrodynamique vertical de vibration de JESD 22-B103B
Product Details
| force de choc: | Nombre d'étoiles | Direction de la vibration: | essai de vibration horizontal veritical |
|---|---|---|---|
| La norme: | Norme ISTA | Application du projet: | Emballage |
| Déplacement: | 25 mm | Accélération: | 100 g |
| Mettre en évidence |
Équipement de test de vibration de JESD 22-B103B,Équipement de test électrodynamique vertical de vibration,JESD 22-B103B Dispositif trembleur électrodynamique de vibration |
||
Product Description
Ce système de test de vibration verticale est spécialement conçu pour répondre à la norme JESD 22-B103B pour les composants électroniques.simulation fiable des conditions de vibration pour évaluer l'intégrité structurelle et les performances des batteries, les batteries et les ensembles électroniques sous tension dynamique.
- GB/T 31486-2015 ¢ Exigences de performances électriques et méthodes d'essai pour les batteries de traction des véhicules électriques
- UL 1642:2012 Norme pour les batteries au lithium
- UL 2054:2012 Batteries pour le ménage et le commerce
- UN38.3 (2012) ¢ Partie 3: Proposition relative au transport de marchandises dangereuses ¢ manuel d'essai et standard
- IEC 62133-2:2017 Exigences de sécurité pour les cellules secondaires scellées portables et pour les batteries fabriquées à partir d'elles, destinées à être utilisées dans des applications portables Partie 2: Systèmes au lithium
- IEC 62281:2004 Les exigences en matière de sécurité dans le transport des batteries au lithium et des batteries
- IEC 60086:2007 Galvanic cell part 4: les exigences de sécurité des piles lithium-ion
Le système d'essai de vibration est conçu selon les exigences d'essai standard de la batterie. Dans des conditions contrôlées, la batterie ou la batterie est fixée solidement à la table de vibration.Le système applique ensuite la fréquence prescriteAu cours de l'essai, l'échantillon de batterie ne doit pas fuir, perdre de tension, subir des dommages, prendre feu ou exploser.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Au-delà des bancs d'essai de vibration, notre portefeuille de produits comprend également:
- Série d'essais de température/humidité:Chambre d'essai d'humidité à température, chambre de stabilité à entrée, chambre d'essai de choc thermique, chambre d'essai d'humidité à température UV, chambre de température à vitesse de rampe.
- Série de tests de vieillissement:Le four à haute température, le four de séchage sous vide, la chambre d'essai de vieillissement par ventilation aérienne, la chambre d'essai de vieillissement par vapeur, la chambre d'essai d'ozone, l'équipement d'essai par combustion.
- Série de tests de simulation météorologique:Chambre d'essai de pulvérisation par pluie, chambre d'essai de poussière, chambre d'essai de vieillissement par lampe au xénon, chambre d'essai de résistance aux UV.
- Série de tests mécaniques:Machine de test de vibration, machine de test de chute, machine de test de choc, testeur de choc mécanique d'accélération, et plus encore.
Product Highlights
Testeur de vibrations électrodynamiques verticales JESD 22-B103B : force de choc de 1 200 N, déplacement de 25 mm, accélération de 100 g, conforme à l'ISTA. Idéal pour l'emballage et les tests de batteries. Durable, efficace, avec des options personnalisées disponibles.
Employez le CE dynamique à haute fréquence amical de Shaker System de vibration diplômée
Agitateur de vibrations haute fréquence certifié CE avec force sinusoïdale de 3 000 N, 3 à 3 500 Hz, accélération de 100 g, tests verticaux et horizontaux. Comprend un circuit magnétique double, un refroidissement avancé et une isolation par tourillon. Idéal pour les tests de batteries et de LED avec des options personnalisées disponibles.
Chambre de essai d'humidité environnementale de la température de contrôle programmable de -70~200C
Chambre d'humidité programmable de 408 L, -70 ~ 200 °C, 20 ~ 98 % HR. Acier inoxydable SUS#304, marqué CE, testé SGS. Compresseur Tecumseh français, interface USB, OEM disponible. Idéal pour les tests de LED, de batteries et d'électronique.
L'OEM/ODM a accepté l'équipement d'essai de Tableau de vibration pour les instruments optiques
Table vibrante OEM/ODM pour instruments optiques : force sinusoïdale 3000N, 3-3500Hz, 1,6 m/s, verticale/horizontale. Double circuit magnétique, isolation par ressort pneumatique, conforme MIL-STD-810F/G. Idéal pour les tests de durabilité en laboratoire.
Machine aléatoire d'essai de vibration pour des condensateurs et l'application des véhicules à moteur
La machine de test de vibrations aléatoires ES-20 offre une force sinusoïdale de 20 000 N, une plage de 3 à 2 500 Hz, une charge de 300 kg, des tests sur les axes X/Y/Z pour les condensateurs et l'utilisation automobile. Certifié CE, fabricant depuis 28 ans, emballages en contreplaqué pour l'exportation.
