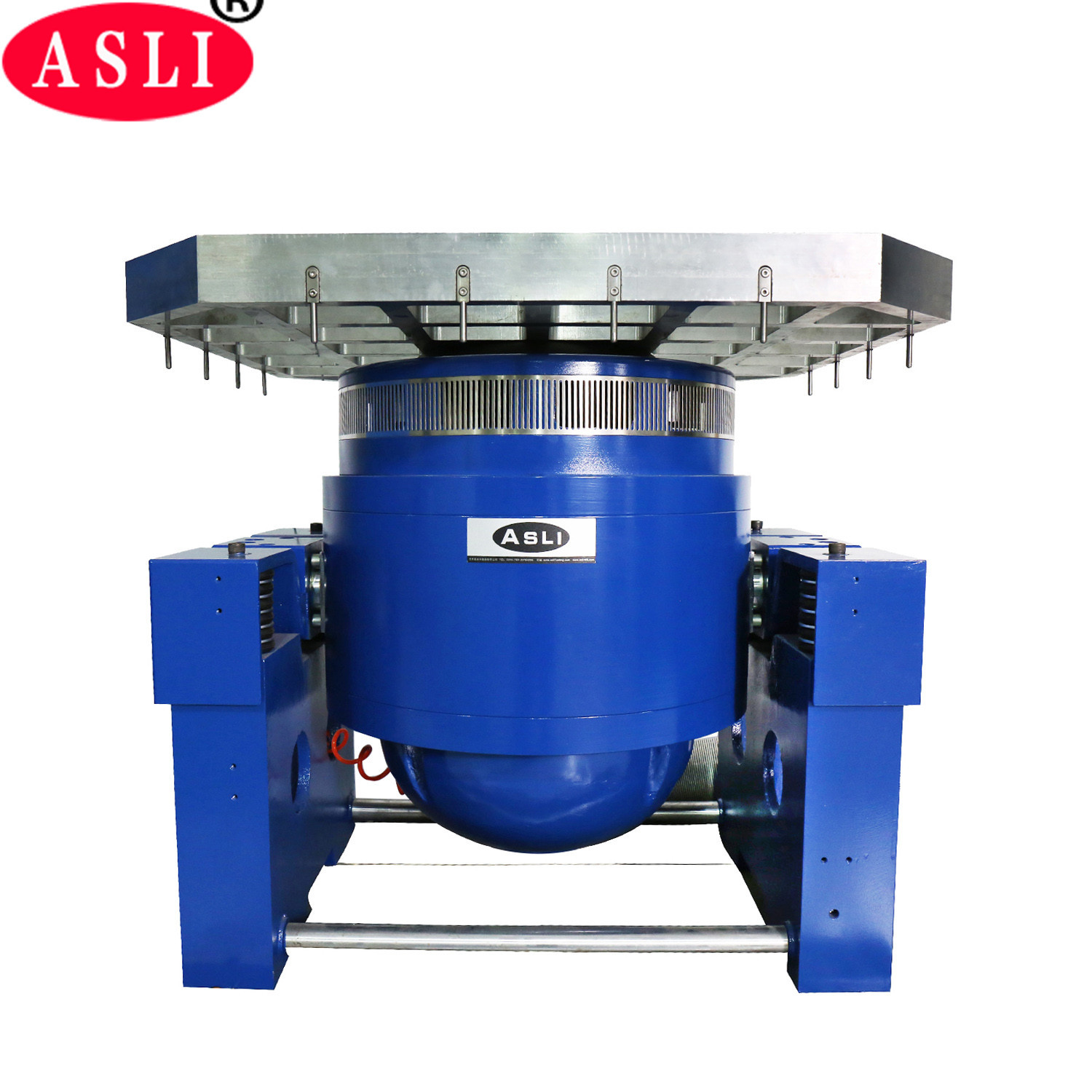

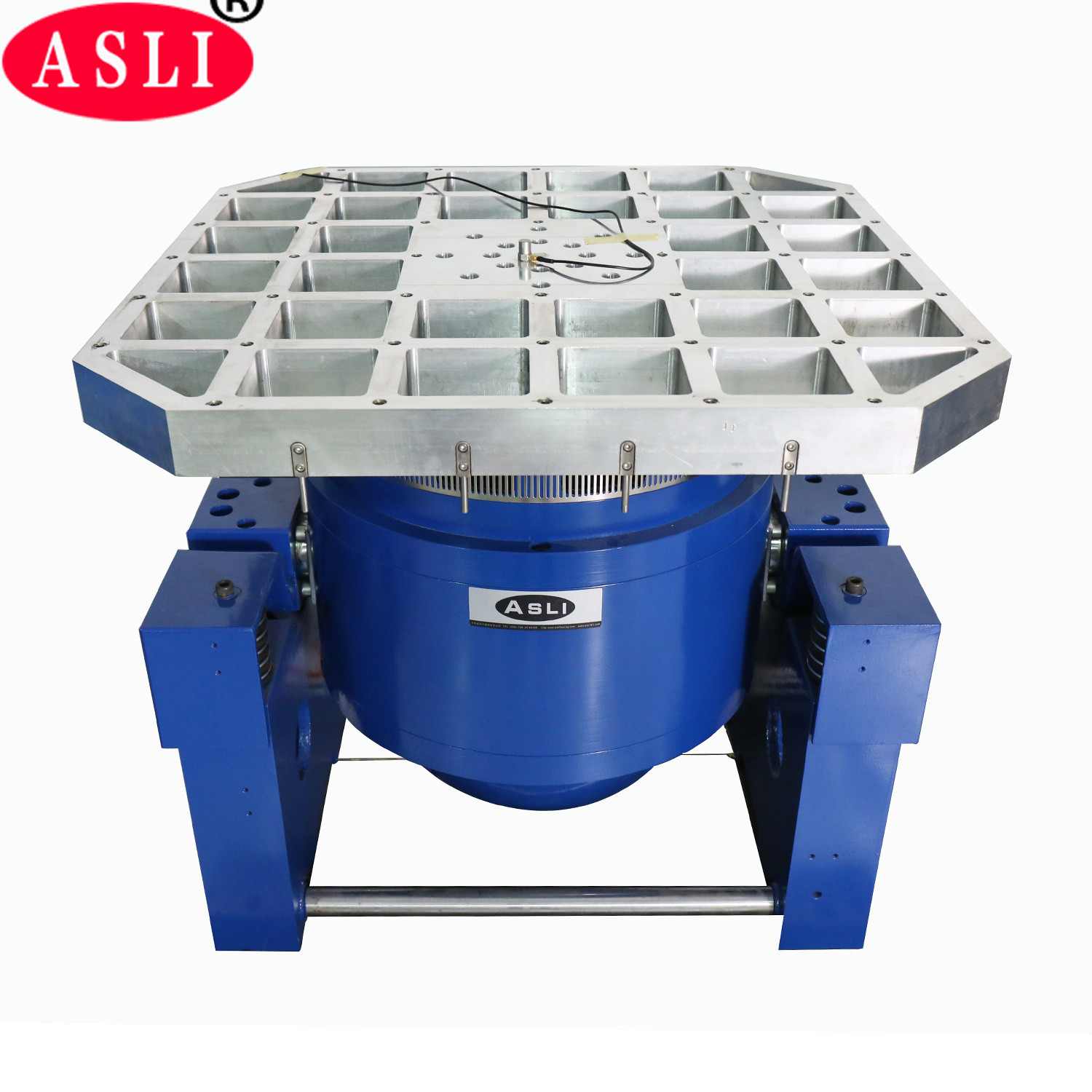

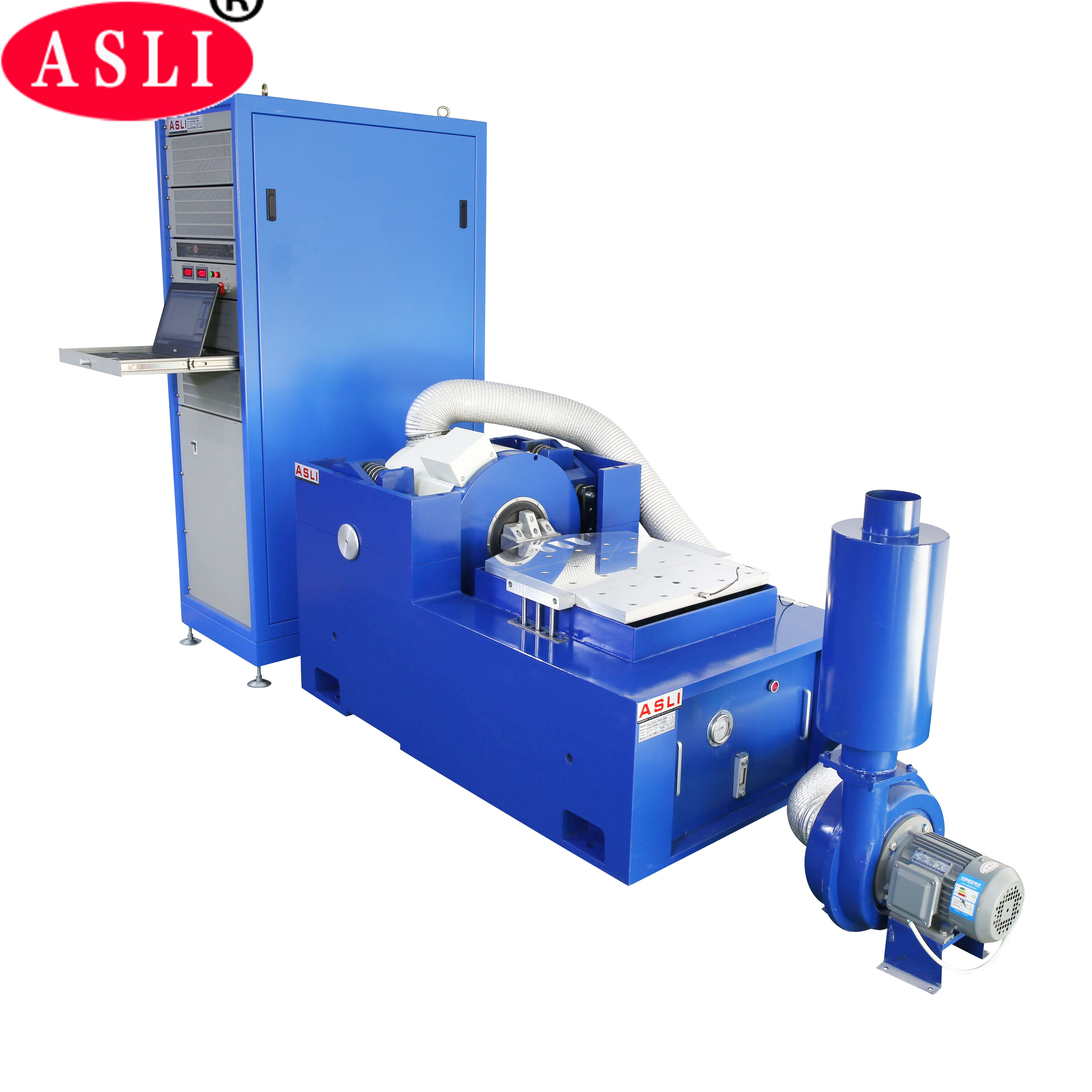

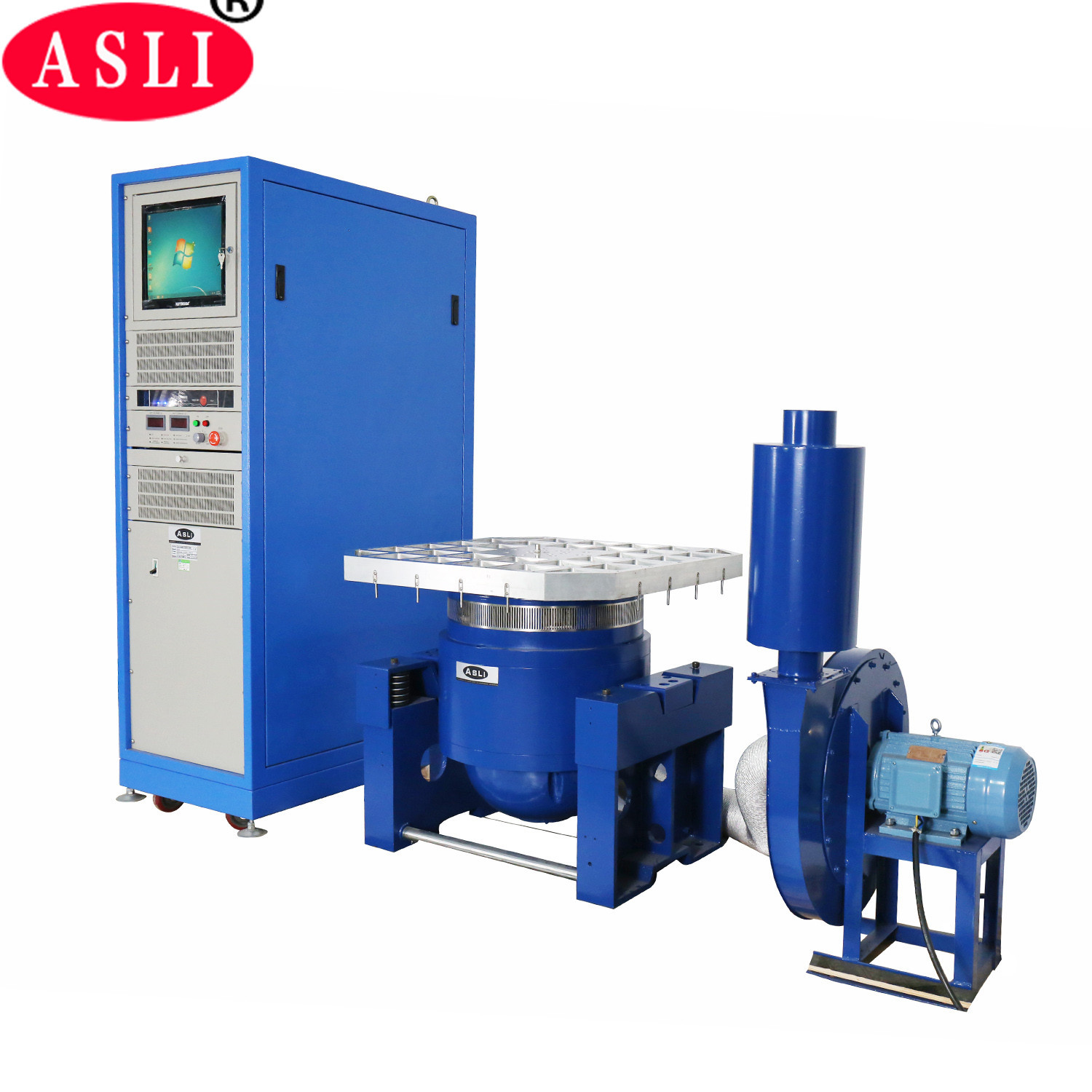

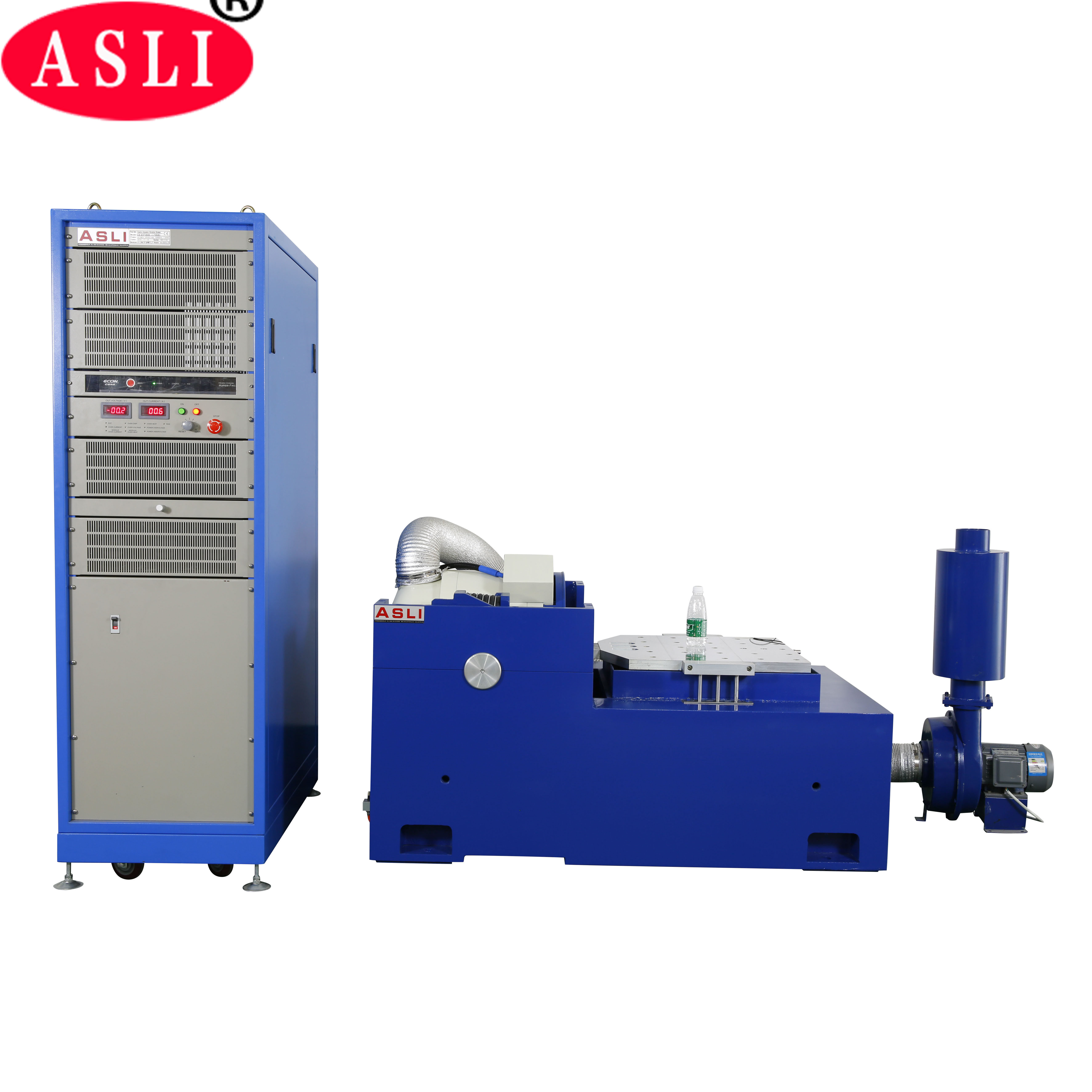

Équipement d'essai fiable de Tableau de vibration pour la vibration électrique d'accessoires
Candidature :
Nous sommes fabricant du testeur de vibrations de type électrodynamique numérique ES-20, produits de la série de machines d'essai de vibrations à haute fréquence, avons adopté la «structure de circuit double magnétique», les cercles d'action squelette auto-générés, le «support aéroporté» et les «roulements à rouleaux et guidage linéaire», la technologie moderne avancée et la technologie spéciale d'isolation des tourillons, peuvent être complétés en test de vibration sinusoïdale à trois axes X, Y, Z et tests de vibration aléatoire à large bande, à compléter par le classique (demi-sinusoïdal, trapézoïdal, onde en dents de scie) test du spectre de réponse aux impulsions et aux chocs. Ces produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques, des communications, des appareils électroménagers et dans d'autres domaines.
Équipement d'essai fiable de Tableau de vibration pour la vibration électrique d'accessoires Caractéristiques:
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2. Circuit à deux magnétiques, fuite de flux magnétique faible, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur orientation de rigidité du corps composite droite et orientée vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, à l'installation de commodités mobiles.
5. Une technologie avancée circule dans le système pour garantir un cercle dynamique de haute fiabilité.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. La rigidité statique, la rigidité dynamique du petit ballon à roulement, augmentant la capacité de la table vibrante, améliorent les performances à basse fréquence.
Équipement d'essai fiable de Tableau de vibration pour la vibration électrique d'accessoires Paramètres techniques :
| Modèle |
Sinusoïdal nominal Force (N) |
Noté aléatoire Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (pp)mm |
Max. Chargement (Kg) | bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200 000 | 200 000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

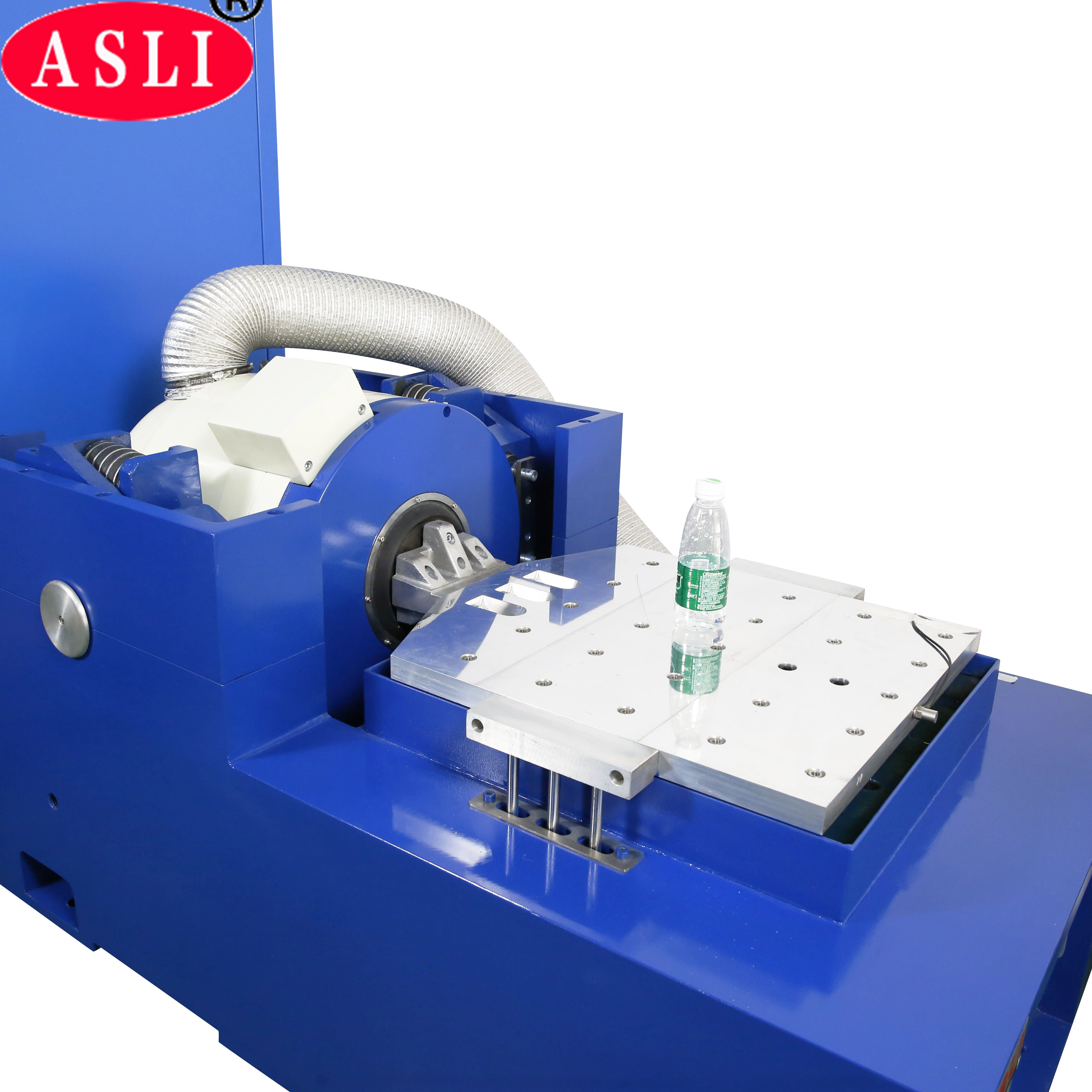

Paramètres techniques de la table vibrante horizontale :
| Modèle | Taille du banc (mm) | Gamme de fréquences (Hz) | Poids des pièces mobiles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Paramètres techniques de la table vibrante verticale :
| Modèle | Poids (kg) | Max. Fréquence (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banc rond) | 220 | 350 | Φ1200 |
Brève introduction à l'usine ASLi :
Nous sommes un fabricant d'équipements de test de longue date. Au cours des 25 dernières années, nous nous sommes consacrés aux équipements de tests environnementaux de simulation et aux machines d'essais mécaniques de vibrations et de chocs.Chambre à vapeur non saturée HASTest notre produit phare et nous avons obtenu la certification CE pour cette machine.
