Machine d'essai à haute fréquence électrodynamique de vibration d'OIN 13355 pour l'électronique
Product Details
| Force sinusoïdale: | 6 000 N | Vélosité: | 10,6 m/s |
|---|---|---|---|
| Déplacement: | 25 mm | Fréquence: | 3 à 3500 Hz |
| chargement: | 180 kg | Accélération: | 100 g |
| Armature: | 230 mm | ||
| Mettre en évidence |
Machine d'essai de vibration d'OIN 13355,Machine d'essai à haute fréquence électrodynamique de vibration,Dispositif trembleur à haute fréquence de vibration d'OIN 13355 |
||
Product Description
Le vibrateur à haute fréquence adopte des technologies modernes avancées, y compris une structure à double circuit magnétique, des cercles d'action auto-générés, un support aérien,roulements à rouleaux et guidage linéaireIl est capable d'effectuer des tests de vibration sinusoïdale à trois axes X, Y et Z et des tests de vibration aléatoire à large bande.ainsi que les tests classiques (à demi-sinus) d'impulsion et de spectre de réponse aux chocsCet équipement est largement utilisé dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Force nominale: force sinusoïdale 6000N; force aléatoire 6000N; force de choc 12000N
- Plage de fréquence: de 5 Hz à 3500 Hz; fréquence fixe, balayage aller-retour, sinus, hasard, choc
- Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
- La fréquence de balayage est de 1 à 32767
- Temps de balayage par fréquence: fréquence fixe/seule 1 ‰ 3600 min; des courbes de balayage par fréquence peuvent être affichées
- Accélération maximale: 1000 m/s2 (sans charge)
- Charge maximale: 180 kg
- Déplacement maximal: 25 mm p-p (sans charge), double sommet
- Décalage d'impact: 25 mm
- Poids de la bobine de déplacement: 6,5 kg
- Direction de vibration: verticale
- Ondes de vibration: sinus, aléatoire, choc
- Diamètre de la bobine en mouvement: Φ230 mm
- Pour les appareils de protection contre les chocs, le système de protection contre les chocs doit être équipé d'un système de protection contre les chocs.
- Système de vibration Poids: 590 kg

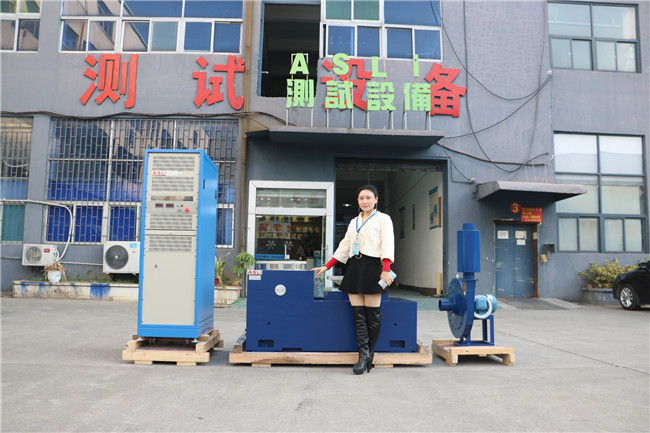

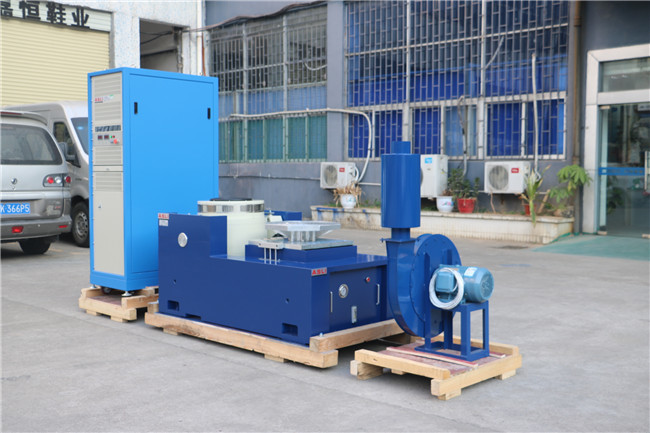

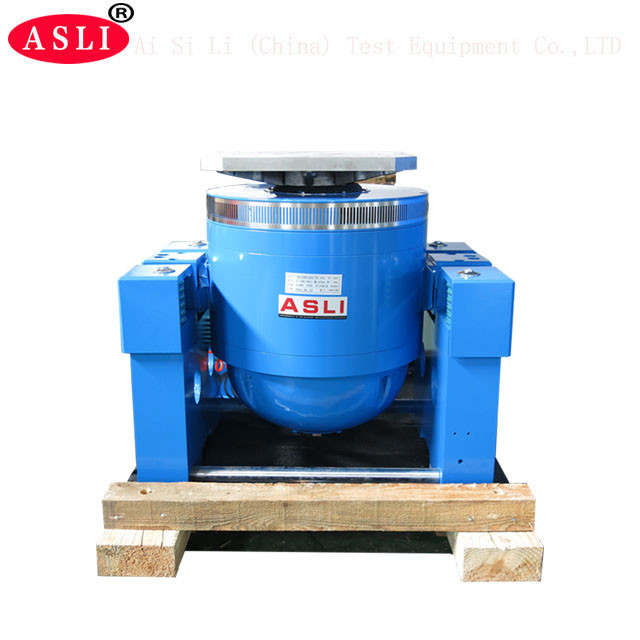

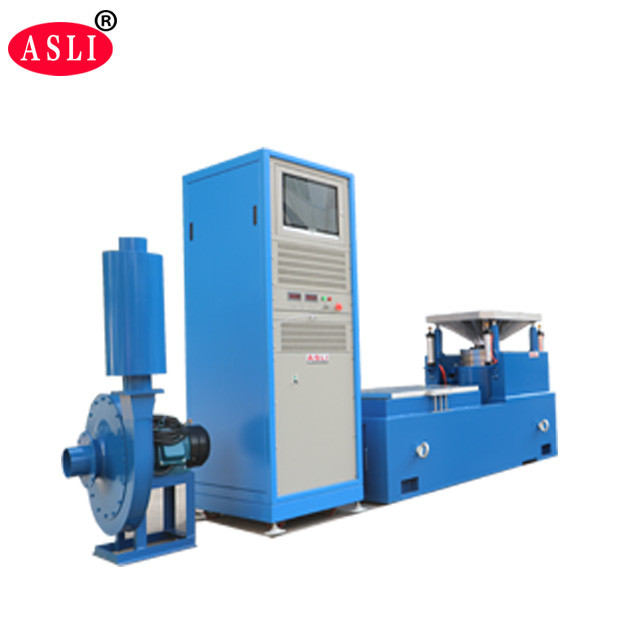

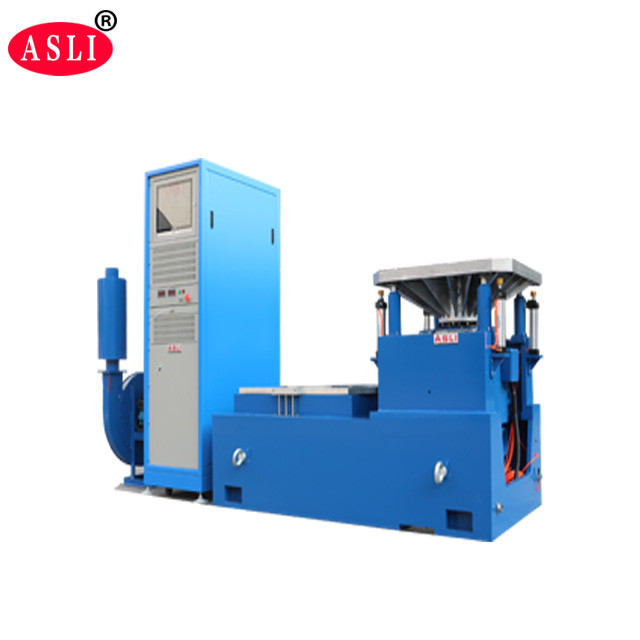

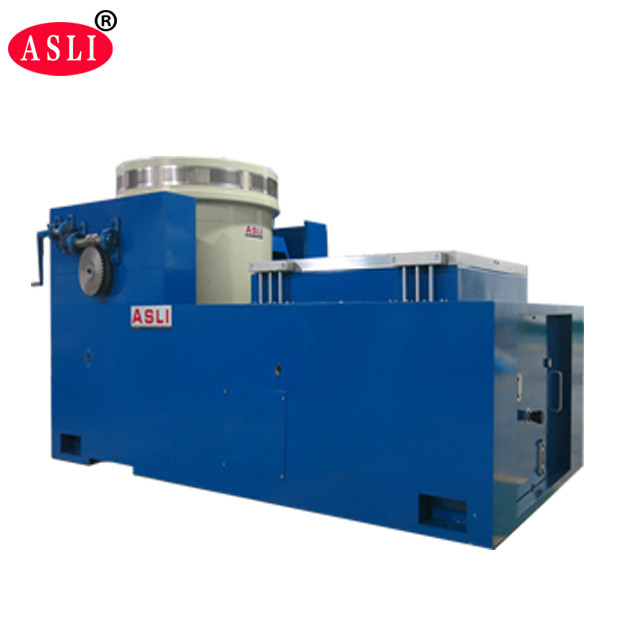

- (1) Générateur de vibrations ¢ 1 jeu
- (2) Régulateur de vibration 1 jeu
- (3) Chambre de connexion de communication ¥ 1 ensemble
- (4) Amplificateur de puissance DA-6 ¢ 1 jeu
- (5) Puissance d'excitation 1 pc
- (7) Logiciel de pilotage 1 jeu
- (8) Système de refroidissement 1 jeu
- (9) L'ordinateur industriel 1 jeu
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Un squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale de niveau supérieur.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux à barres roulantes avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de roulement de la table de vibration et améliorent les performances à basse fréquence.
