Essai de vibration à haute fréquence de laboratoire Shaker Table For Connectors
Paramètres techniques au sujet d'essai de vibration à haute fréquence de laboratoire Shaker Table For Connectors
| Modèle | Sinus évalué Force (n) |
Aléatoire évalué Force (n) |
Fréquence Gamme (hertz) |
Vitesse nominale (m/s) | Remplacement évalué (pp) millimètre |
Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimensionnez de Bobine mobile (millimètres) |
| ES-10 | 10000 | 10000 | 3-3000 | 1,8 | 51 | 270 | 14 | Φ240 |
Demande de prix électrodynamique de dispositif trembleur :
Nous sommes fabricant des produits électriques de série de vibration, avons adopté “structure double-magnétique de circuit”, “cercles squelettiques auto-produits d'action”, “appui aéroporté” et “roulements à rouleaux et conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon”
et la technologie spéciale, peut être accomplie essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplie
par (moitié - vague de sinus, trapézoïdale, de dent de scie) l'impulsion et l'essai classiques de spectre de réponse de choc. Appareil de contrôle à haute fréquence de vibration très utilisé
dans la défense nationale, armes, aviation, espace, communications, l'électronique, appareils électriques, communications,
appareils ménagers et d'autres champs. --- appareil de contrôle industriel de vibration de dispositif trembleur
Demi essai de choc d'onde sinusoïdale des caractéristiques :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. la technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. la rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la capacité de table de vibration, améliorent la représentation basse fréquence.

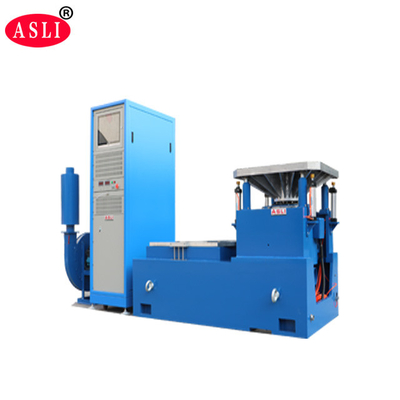

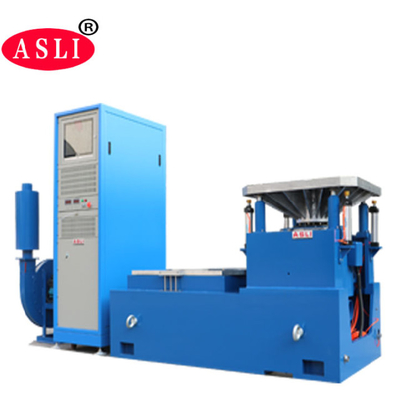

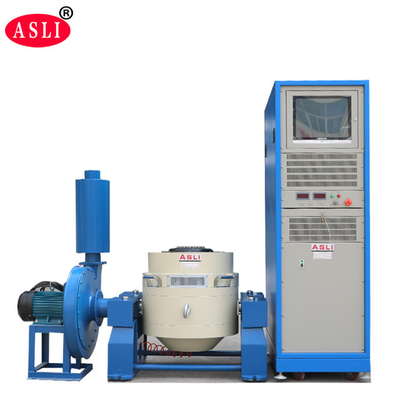

Système de vibration (ES-10)
Paramètres 1 techniques avec le dispositif trembleur électrodynamique industriel de vibration :
(1) force évaluée : force 10000N de sinus ; force aléatoire 10000N ; force 10000N de choc ;
(2) plage de fréquence : 5 hertz à 3500Hz, à frèquence fixe, champ dans les deux sens, sinus, aléatoire, choc
(3) mode de Champ-fréquence : linéaire, logarithmique, champ dans les deux sens, à frèquence fixe
(4) temps de Champ-fréquence : 1 à 32767.
(5) temps de Champ-fréquence : 1-3600mins à frèquence fixe/simple, courbes de champ-fréquence peut être montré.
(6) Max. Acceleration 1000m/s 2 (non charge)
(7) Max. Speed : 1.8m/s
(8) Max. Displacement : 51mmp-p (non charge), double crête
(9) déplacement d'impact : 51mm
(10) poids de bobine mobile : 14 kilogrammes
(11) directions de vibration : Vibration verticale de +Horizontal
vague de vibration (de 12) : sinus, aléatoire, choc
diamètre (de 13) de la bobine mobile : Φ240 millimètre
dimension de système de vibration (de 14) (millimètre) : W1046*H660*D783mm
(15) poids de système de vibration : 900kg

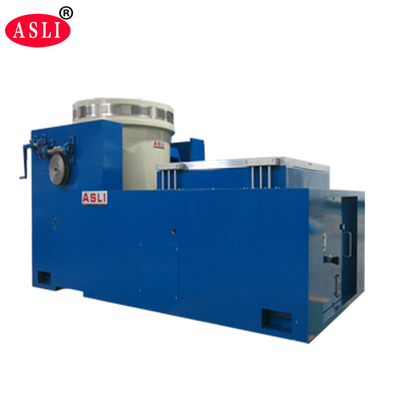

Caractéristiques horizontales de support au sujet de machine d'essai de vibration :
Dans le petit banc de chargement pour réaliser une plus haute fréquence d'accélération et de travail, pour améliorer la capacité de chargement et la représentation du banc entier de machine.
Le banc horizontal et le banc de vibration sont type intégral, avec la structure parfaite, commodité à installer et ajuster.
Voie de pression statique, forme de v, avec la capacité de pente-résistant et de polarisation-chargement résistants.
Pompe à huile intégrée, bonne structure et opération facile.
Installez la condition avec la machine d'appareil de contrôle de vibration :
(1) les utilisateurs devraient préparer des chariots élévateurs et des outils de décalage pour déplacer l'équipement car il est très lourd, veuillez être également sûrs
la porte est assez grande pour laisser dedans l'équipement
(2) l'environnement de fonctionnement de la machine devrait être sous la température ambiante et avec la bonne ventilation. Nous proposons fortement d'installer le climatiseur dans l'emplacement de travail. La distance de l'espace de la machine
arrière laissé/bon/doit être mn 700mm, l'avant doit être mn 1500mm.
Paquet pour l'électro système dynamique de dispositif trembleur de vibration de force importante :
Pp filment d'abord, et puis mousse de 10mm entre la machine et le cas, et sont dehors caisse standard de contreplaqué d'exportation.
