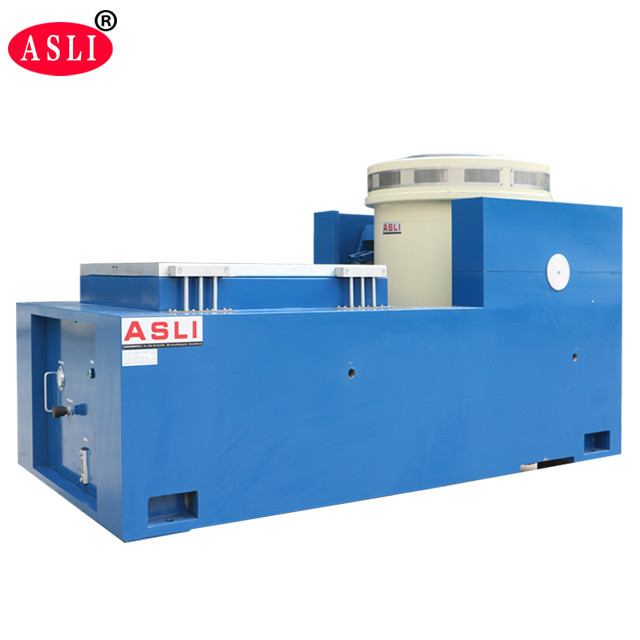

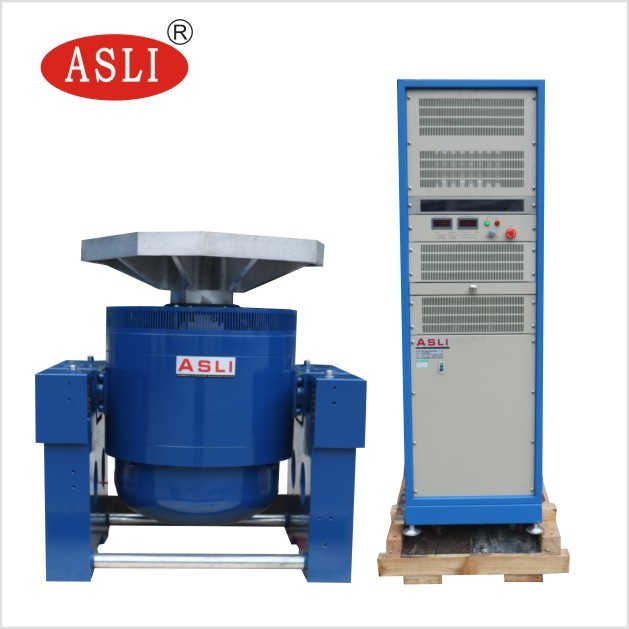

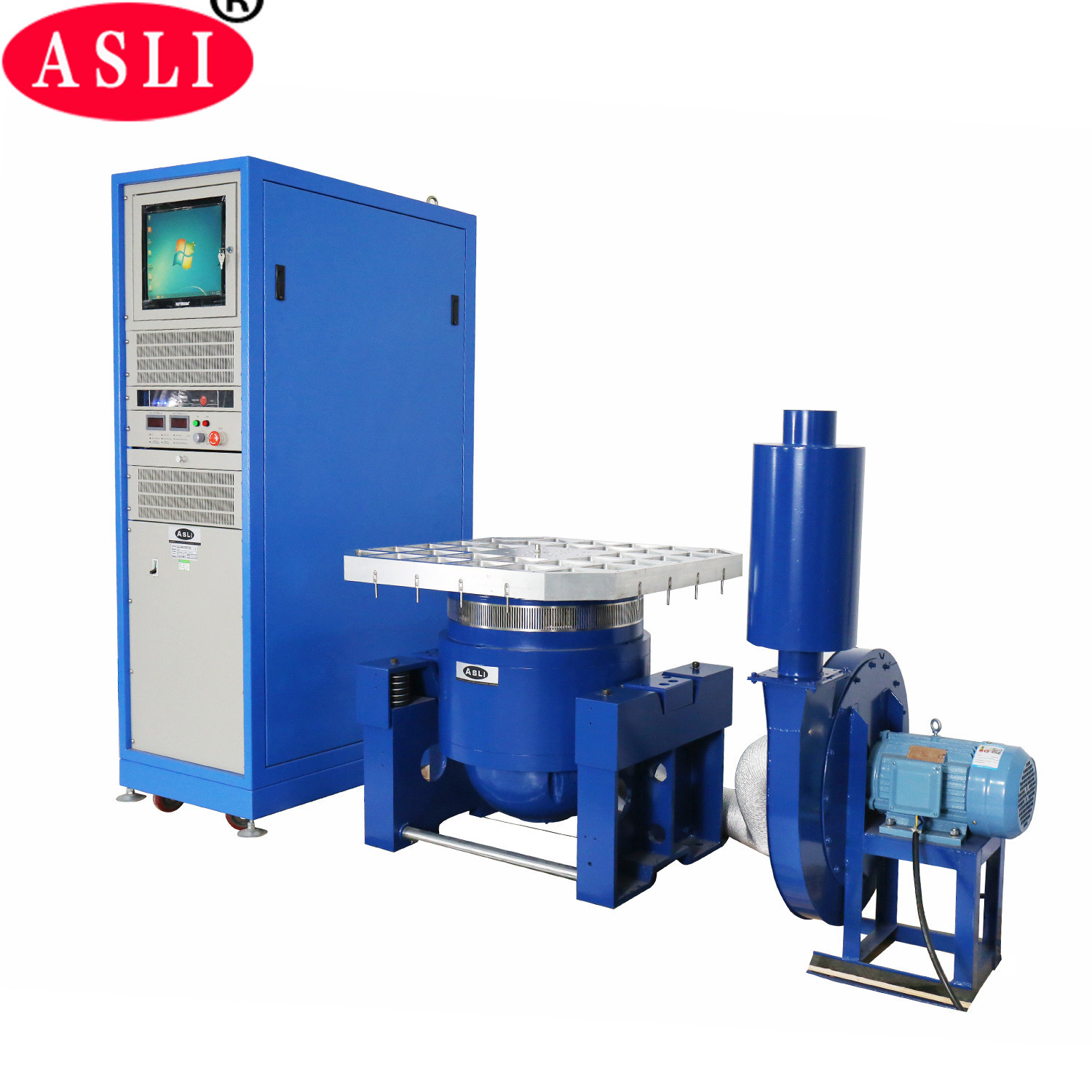

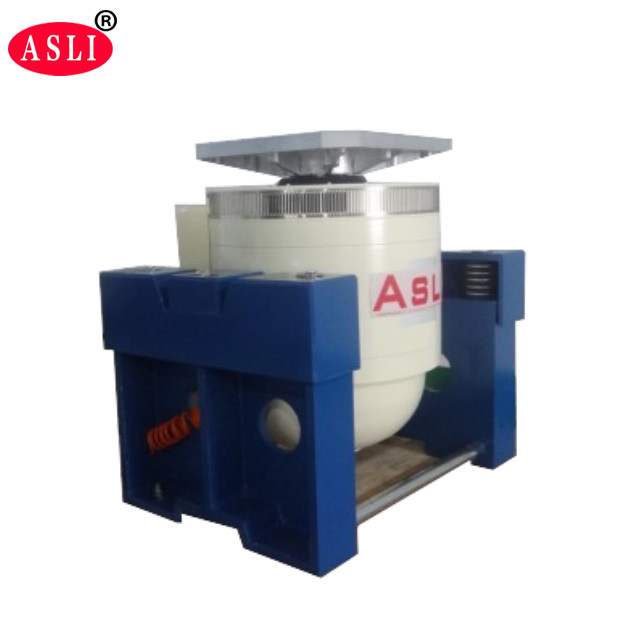

Table mécanique électrodynamique de dispositif trembleur de vibration d'axe de 10KN XYZ
Product Details
| force sinusoïdale: | 3000N à 200000N | direction des vibrations: | vibration verticale ou x, y, z |
|---|---|---|---|
| Vitesse: | 1,8 m/s | Fréquence: | 3 ~ 3500HZ |
| accélération: | 100G | Déplacement: | 25 mm à 100 mm |
| Mettre en évidence |
Shaker Table mécanique électrodynamique,10KN Shaker Table mécanique,Dispositif trembleur électrodynamique de vibration d'axe de XYZ |
||
Product Description
La table de vibration mécanique électrodynamique à axe XYZ de 10KN est un système de test de vibration à haute fréquence conçu pour une simulation précise à plusieurs axes.vibrations aléatoires à large bande, et des tests classiques de choc par impulsion sur les axes X, Y et Z, ce qui en fait une solution polyvalente pour des tests environnementaux et de fiabilité rigoureux.
Fabriqué avec une technologie électrodynamique avancée, ce système intègre une structure de double circuit magnétique, des cercles d'action auto-générés, un support aérien,roulements à rouleaux avec guidage linéaireCes caractéristiques de conception permettent une reproduction précise des conditions de vibration et de choc du monde réel pour la validation du produit.
Ce secteur électrodynamique à vibrations est largement utilisé dans les industries qui exigent des normes strictes d'essai de vibration et de choc, notamment:
- Systèmes nationaux de défense et d'armement
- Ingénierie aéronautique et spatiale
- Communication et électronique
- Appareils électriques et appareils ménagers
- Épreuves de qualification et de fiabilité des produits industriels
Le système effectue des tests de vibration sinusoïdale à trois axes X, Y et Z, des tests de vibration aléatoires à large bande et des tests d'impulsion classiques (mi-sinus, trapézoïdal,Des tests de détection de l'effet de choc ont été effectués sur des échantillons de détection de l'effet de choc..
- Un squelette de cercle dynamique bien conçu offrant une fréquence de résonance axiale de niveau supérieur.
- Conception de circuit à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec orientation de rigidité du corps composite orientée vers l'importation pour une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'isolation des vibrations, avec installation mobile pratique.
- La technologie avancée du système de déplacement assure une fiabilité élevée du cercle dynamique.
- Une nouvelle conception des conduits améliore l'effet de refroidissement pour un fonctionnement soutenu.
- La rigidité statique et la rigidité dynamique du roulement minimisent le ballonnement, augmentant la capacité de la table de vibration et améliorant les performances à basse fréquence.
Les paramètres suivants s'appliquent au modèle ES-10, conforme à la norme MIL STD 810 et à la norme IEC/EN/AS 60068.2.27 normes pour les systèmes de vibration électrodynamique.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- Force nominale: force sinusoïdale 10000 N; force aléatoire 10000 N; force de choc 10000 N.
- Plage de fréquences: de 5 Hz à 3500 Hz, fréquence fixe, balayage aller-retour, sinus, choc aléatoire.
- Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe.
- La fréquence de balayage est de 1 à 32767.
- Temps de balayage à fréquence: fréquence fixe / minute unique 1 ‰ 3600; des courbes de balayage à fréquence peuvent être affichées.
- Accélération maximale: 1000 m/s2 (sans charge).
- Vitesse maximale: 1,8 m/s.
- Max. déplacement: 51 mm p-p (sans charge), double sommet.
- Le déplacement d'impact: 51 mm.
- Poids de la bobine de déplacement: 14 kg.
- Direction de vibration: Vibration verticale + horizontale.
- Vibration de l'onde: sinus, aléatoire, choc.
- Diamètre de la bobine en mouvement: Φ240 mm.
- Pour les appareils de protection contre les vibrations, la valeur de l'échantillon doit être supérieure ou égale à:
- Poids du système de vibration: 900 kg.
- Un petit banc de chargement permet une accélération et une fréquence de travail plus élevées, améliorant la capacité de chargement et les performances globales du banc de machines.

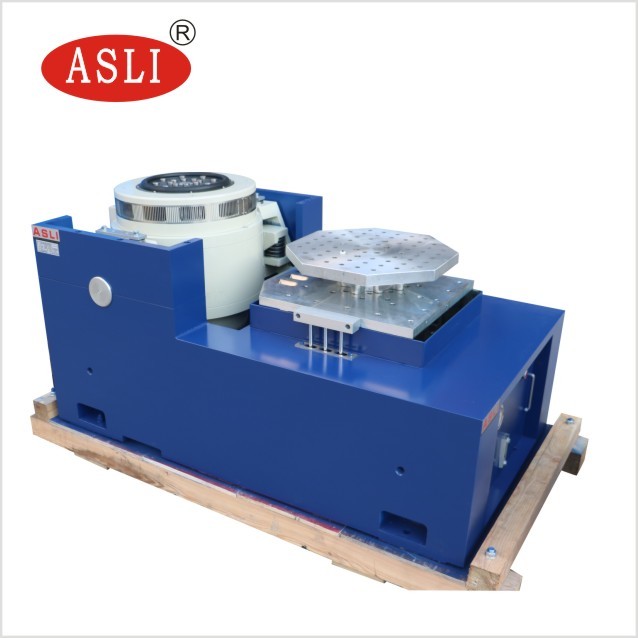

- Les bancs horizontaux et les bancs de vibration sont un type intégral doté d'une structure robuste, pratique à installer et à régler.
- La piste de pression statique avec conception en forme de V fournit une capacité résistante à la pente et à la charge de biais.
- Pompe à huile intégrée avec une bonne structure pour un fonctionnement facile.
- Les utilisateurs doivent préparer des chariots élévateurs et des outils de déplacement pour déplacer l'équipement, car il est très lourd.
- L'environnement de travail doit être à température ambiante avec une bonne ventilation. Il est fortement recommandé d'installer un climatiseur dans la zone de travail.et les côtés arrière; 1500 mm à l'avant.
Le système est d'abord enveloppé dans une pellicule en PP, puis protégé par une mousse de 10 mm entre la machine et le boîtier, et enfin emballé dans un boîtier standard en contreplaqué d'exportation.
Nous sommes une usine avec 28 ans d'expérience dans le domaine des instruments de test et 4 ans d'expérience dans l'exportation.
Généralement environ 20 jours ouvrables. Si nous avons des produits finis en stock, nous pouvons organiser l'expédition dans les 3 jours ouvrables. Veuillez noter que les délais de production dépendent des articles spécifiques et des quantités de commande.
Nous offrons une garantie de 12 mois. Après la période de garantie, notre équipe de service après-vente professionnelle fournit un soutien technique pour aider les clients à résoudre les problèmes rencontrés lors de l'utilisation de nos produits,traiter les problèmes et les plaintes des clients de manière professionnelle et en temps opportun.
Services: service OEM, service de conception et service d'étiquette de l'acheteur.Les produits finis doivent passer par un organisme d'étalonnage tiers avant expédition et livraison..
Si le produit est facile à installer et à utiliser, les clients peuvent apprendre à l'installer et à l'utiliser à partir du manuel d'utilisation et d'entretien.Les clients peuvent visiter l'usine ASLi pour apprendre l'installation et le fonctionnementNos ingénieurs sont titulaires de passeports et peuvent voyager à l'étranger pour un soutien sur place.
Chambres environnementales, chambres de température (humidité), chambres PCT/Hast (chambres d'essai de contrainte à haute accélération), chambres ESS, chambres de stabilité en marche, fours sous vide, chambres d'altitude,systèmes d'essai par vibration, testeurs de chocs mécaniques, chambres de vibration combinées environnementales, et plus encore.
Nous souhaitons la bienvenue aux clients nouveaux et réguliers pour visiter notre usine pour voir la table de shaker vibrateur en personne.
