Testeur de vibration à haute fréquence électromagnétique sinusoïdale et aléatoire
Quelle est la valeur RMS dans les essais de vibration?
Dans les essais de vibration, il est généralement exigé qu'un signal aléatoire contienne des valeurs de pic trois fois supérieures à la valeur RMS.La force produite par un excitateur est principalement limitée par l'effet chauffant du courant. c'est-à-dire la valeur RMS. alors que la puissance de l'amplificateur est influencée par les valeurs de pointe.
Télécharger le document pour le stockage -- cliquez ici ----→Testeur de vibration ES-3.pdf
Testeur de vibration à haute fréquence électromagnétique sinusoïdale et aléatoireentièrement conformément à l'essai, à la simulation et à l'essai de conception standard liés à la batterie, dans les conditions déterminées de l'essai de vibration de la batterie,la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite, l'accélération et le mode de déplacement le long de l'échantillon de batterie, les vibrations de trois directions mesurées perpendiculairement les unes aux autres ne doivent pas fuir,Ne perds pas courage, pas cassé, pas de feu et d'explosion.
Paramètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Amplificateur de puissance | |
| Sortie de l'amplificateur | 30 kVA |
| RNN | > 65 dB |
| Voltage de sortie nominal | 120 RPM |
| Dimensions (L × W × H, déballé) | Pour les pièces de rechange |
| Souffleur | |
| Volume de l'air | 00,46 m3/s |
| Le pouvoir | 7.5 kW |
| Diamètre du conduit d'air | 200 mm |
| Pression de l'air | 80,8 kPa |
| Installation | Capable de se connecter au plafond (jusqu'à deux virages de 90 degrés), max 20 ̊ de course |
Les caractéristiques du shaker à vibrations:

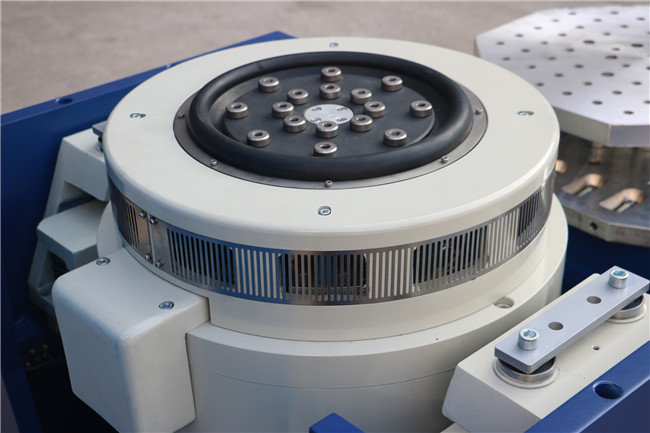

1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.
