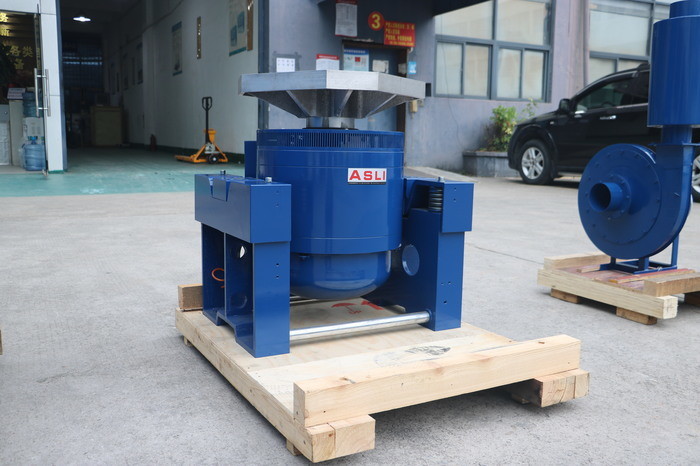

Systèmes d'essai de vibration à 3 axes pour batterie IEC62619 Épreuve de vibration avec expansateur vertical
À quelle norme de test votre table à shaker répond-elle?
UL 1642:2012 < Norme pour les piles au lithium >
L'utilisation de la batterie est interdite.
UN38.3 ((2012)
Le nombre de pièces de rechange
Le produit doit être présenté dans la boîte de vitesses.
La norme IEC 60086:2007 est appliquée.
Pour l'équipement:
| Modèle |
Sine nominale La force(N) |
Nommé au hasard La force(N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale (m/s) |
NomméDisparitionle placement (p-p) mm |
Chargement maximal (kg) | coil en mouvement (Kg) |
Dimension de Coils de déplacement (mm) |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

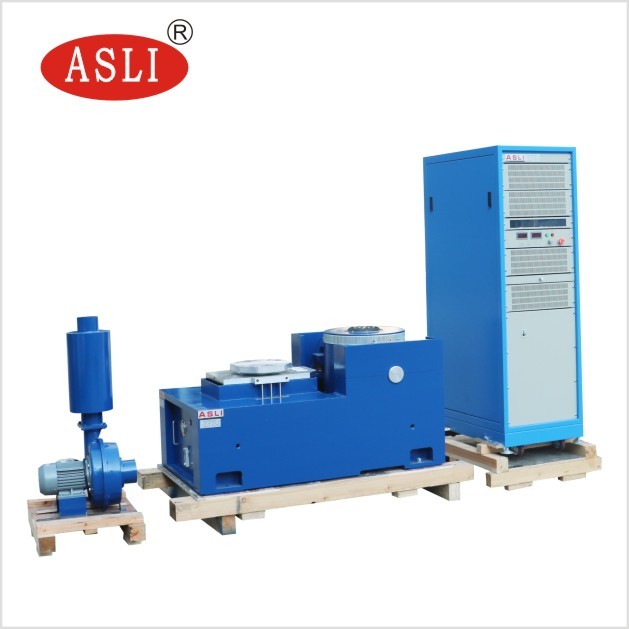

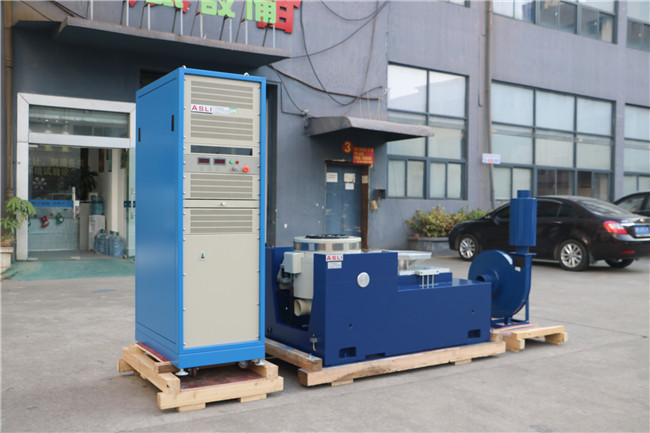

Système d'essai des vibrations électromagnétiques à haute fréquence Spécifications
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.

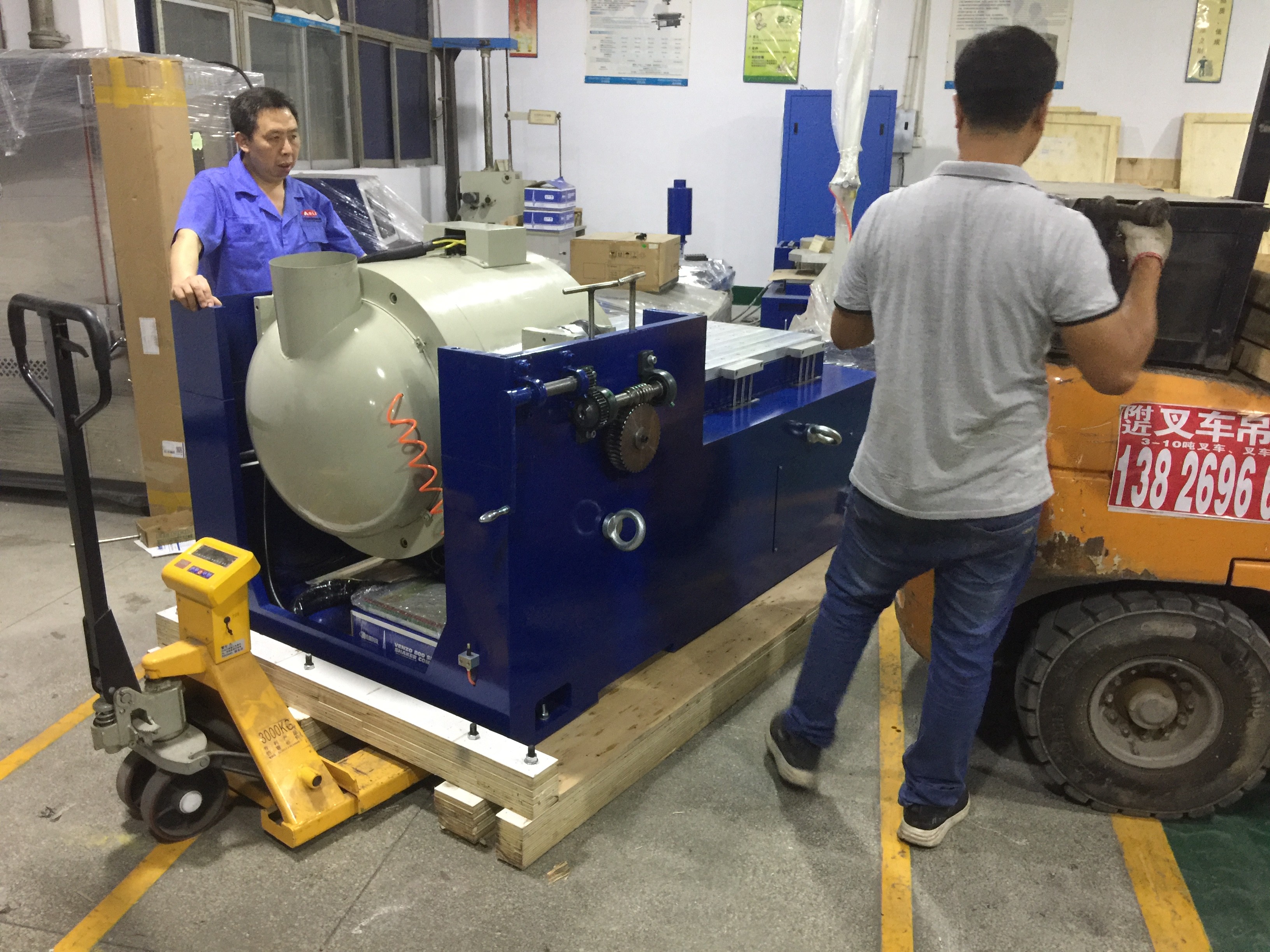

Le paquet: Premièrement, le film en PP, puis la mousse de 10 mm entre la machine et le boîtier, et à l'extérieur, le boîtier en contreplaqué standard pour l'exportation.
