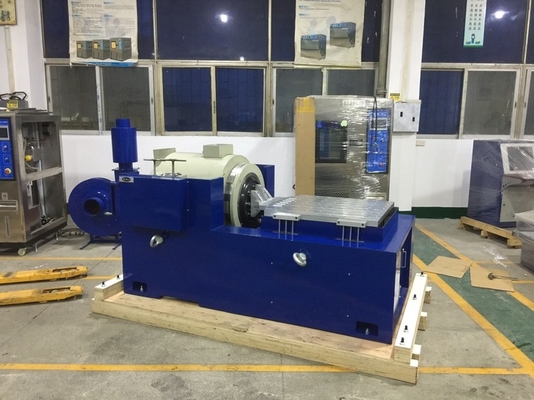

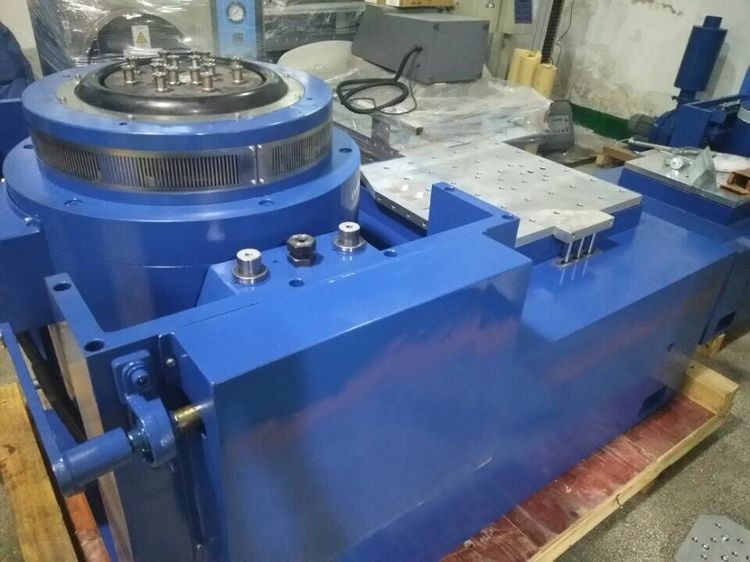

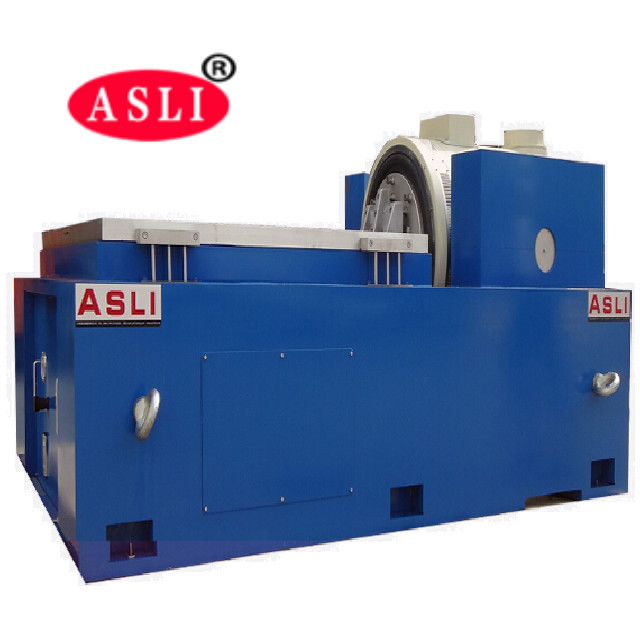

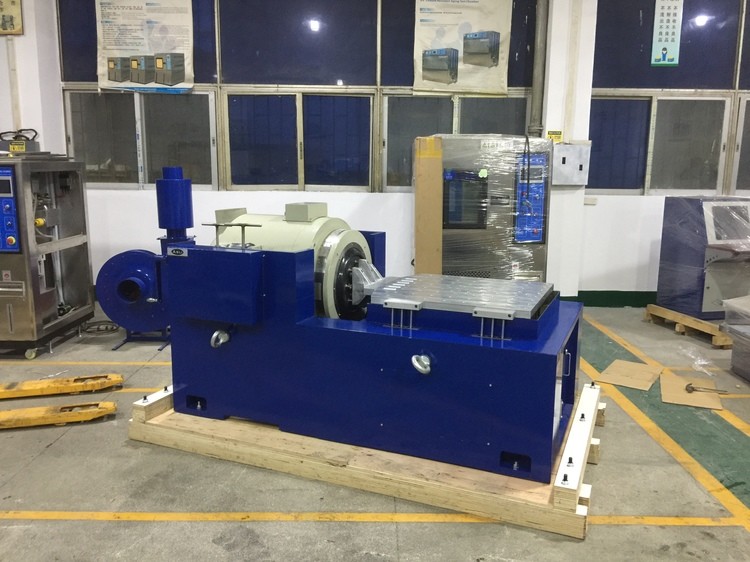

MIL-STD-810G Système de secouage par vibration à haute fréquence pour l'essai de vibration sinusoïdale
Quel est le principe de fonctionnement et la portée de l'application de la table de tremblement?
Nous sommes fabricants deTest de vibration et de choc Emballage Équipement de laboratoire de test de vibration Appareil d'analyseur de vibration de laboratoire, a adopté la "structure de circuit double magnétique", les cercles d'action auto-générés par le squelette", le "support aérien" et les "roulins et guidage linéaire",L'isolation par trunnion est une technique moderne et spécialisée., peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande, à compléter par les essais classiques (moitié-sinus, trapézoïdal,Test du spectre de réponse au choc et au poulsCes produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
Vibratricetparamètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
caractéristiques du support horizontal:
1. Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
2Le banc horizontal et le banc vibratoire sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
3- Tracé sous pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 à 1000 5 à 1500 5 à 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 000 € 5 à 1400 5 à 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 à 1000 5 à 1500 5 à 2000 |
19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 à 1000 5 à 1200 5 à 2000 |
27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 à 800 5 à 1000 5 à 1500 |
36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 à 1000 5 à 1500 5 à 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1 000 × 1 000 × 50 |
5 à 1000 5 à 1300 5 à 1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5 à 800 5 à 1100 5 à 1400 |
126 168 210 |

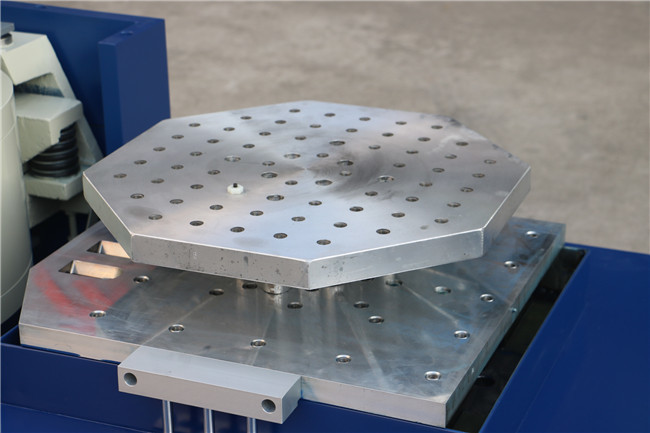

caractéristiques du banc vertical étendu:
VT verticale de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client les meilleures performances selon une structure parfaite, matériau de haute qualité
et de la main-d'œuvre.
paramètres techniques de l'expansionneur vertical:
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200 × 1200 |
| VT1212 (banque ronde) | 220 | 350 | Φ1200 |
Pour plus d'informations concernantMIL-STD-810G Système de vibration à haute fréquence pour le test de vibration sinusoïdale, bienvenue à nous contacter!
