Machine accélérée sinusoïdale d'essai de vibration avec le spectre de réponse de choc
Product Details
| sine force: | 6000N | speed: | 1.6m/s |
|---|---|---|---|
| displacement: | 25mm | frequency: | 3~3500HZ |
| application: | Accelerated Vibration Testing | Acceleration: | 100g |
| armature: | 230mm | ||
| Mettre en évidence |
Machine sinusoïdale d'essai de vibration,Appareil de contrôle sinusoïdal de vibration,Appareil de contrôle de vibration avec le spectre de réponse de choc |
||
Product Description
chambre d'essai de vibration ES-6.pdf
Machine d'essai de vibration sinusoïdale pour les essais de vibration accélérée avec spectre de réponse aux chocs
Quelle est l'application de la machine d'essai de vibration?
Le vibrateur à haute fréquence a adopté la "structure de circuit double magnétique", les "cercles d'action de squelette auto-générés", le "support aérien" et les "roulants à rouleaux et guidage linéaire","isolation par trunnion" technologie moderne avancée et technologie spéciale, peut être complétée par un test de vibration sinusoïdale à trois axes X, Y et Z et un test de vibration aléatoire à large bande, à compléter par l'essai classique (demi-sinus) de l'impulsion et du spectre de réponse aux chocs.Il est largement utilisé dans la défense nationale., les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et autres domaines.
Paramètres:
(1) Force nominale: force sinusoïdale 6000 N; force aléatoire 6000 N; force de choc 12000 N;
(2) Plage de fréquences: de 5 Hz à 3500 Hz, fréquence fixe, balayage avant et arrière, sinus, aléatoire, choc
(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Temps de balayage de fréquence: 1 à 32767
(5) Temps de balayage à fréquence: fréquence fixe/simple 1-3600 min, des courbes de balayage à fréquence peuvent être affichées.
(6) Accélération maximale 1000 m/s2(pas de charge)
(7) Charge maximale 180 kg
(8) Max. déplacement: 25 mm p-p (sans charge), double pic
(9) Déplacement par impact: 25 mm
(10) Poids de la bobine de déplacement: 6,5 kg
(11) Direction de vibration: verticale
(12) Vibration de l'onde: sinus, aléatoire, choc
(13) Diamètre de la bobine en mouvement: Φ230 mm
(14) Dimensions du système de vibration ((mm): W850xH750xD550mm
(15) Poids du système de vibration: 590 kg

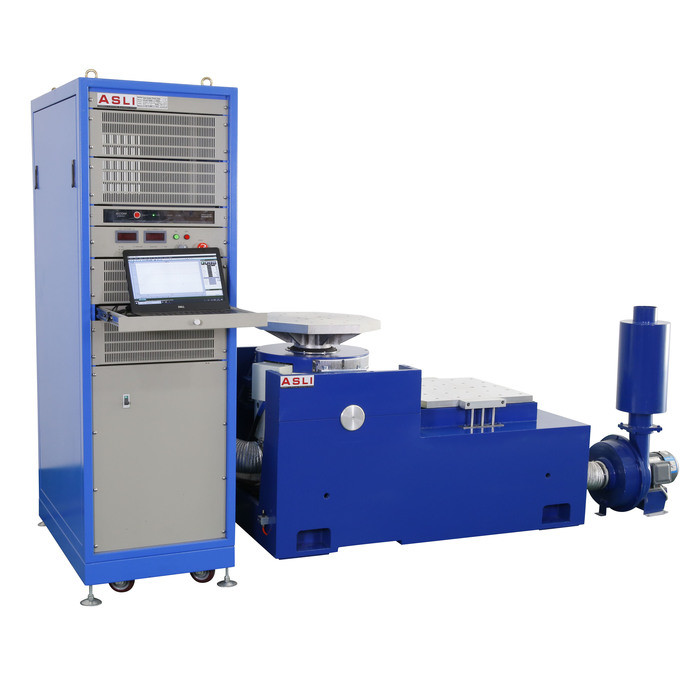

Détails des composants de vibration
(1) Générateur de vibrations 1 jeu
(2) régulateur de vibration 1 jeu
(3) Chambre de connexion de communication 1
(4) Amplificateur de puissance DA-6 1 jeu
(5) Logiciel de pilotage 1 jeu
(7) Logiciel de pilotage 1 jeu
(8) Système de refroidissement 1 jeu
(9) Ordinateur industriel 1 jeu
Paramètres techniques:
| Nom | Tableau de vibration d'emballage/testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. rigidité statique, rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorer les performances à basse fréquence
