Système d'essai de vibration mécanique ES-10.pdf
Équipement d'essai par choc et vibration pour l'essai par vibration à haute basse fréquence
Exigences d'essai:
1. IEC 62133
2. UL1642
3- Je suis désolée.3
4. GB31241
5. MIL-STD-810
6. DO-160
Machine de simulation de vibration de transport à haute fréquenceentièrement conformément à l'essai, à la simulation et à l'essai de conception standard liés à la batterie, dans les conditions déterminées de l'essai de vibration de la batterie,la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite, l'accélération et le mode de déplacement le long de l'échantillon de batterie, les vibrations de trois directions mesurées perpendiculairement les unes aux autres ne doivent pas fuir,Ne perds pas courage, pas cassé, pas de feu et d'explosion.
Paramètres techniques:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Composition de la machine d'essai par vibration:
Banque d'essais de vibration, amplificateur de puissance, ventilateur de refroidissement, table de glissement, élargisseur vertical
Caractéristiques du support horizontal:
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste à pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
Caractéristiques verticales du banc étendu:
VT verticale de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client l'acquisition de la meilleure performance selon la parfaite
Caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.

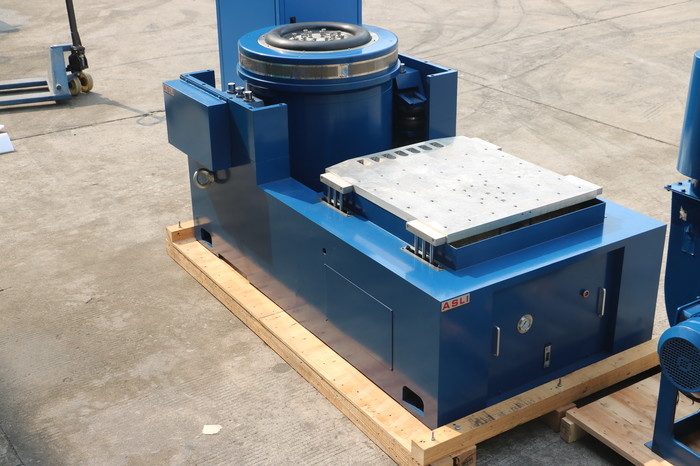

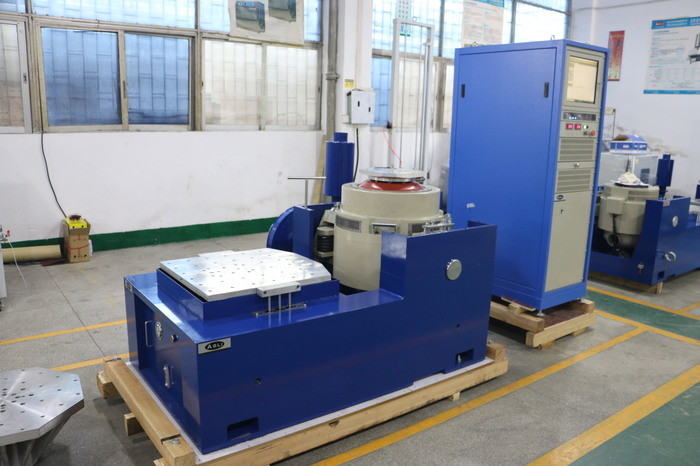

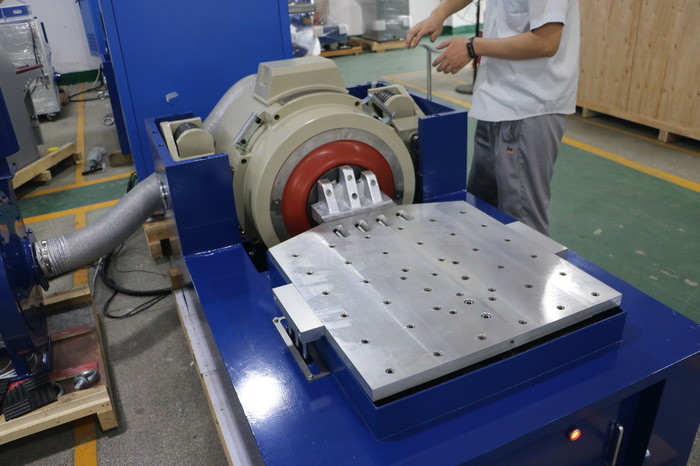

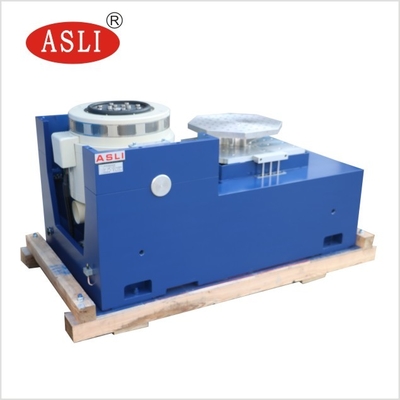

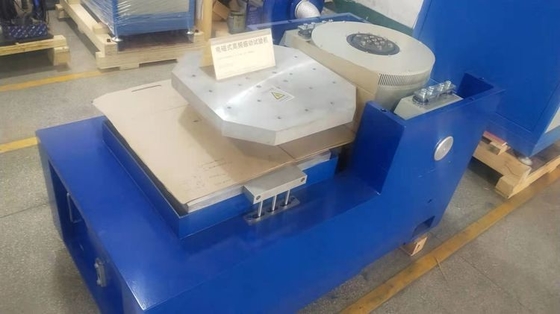

Des photos pour référence:
