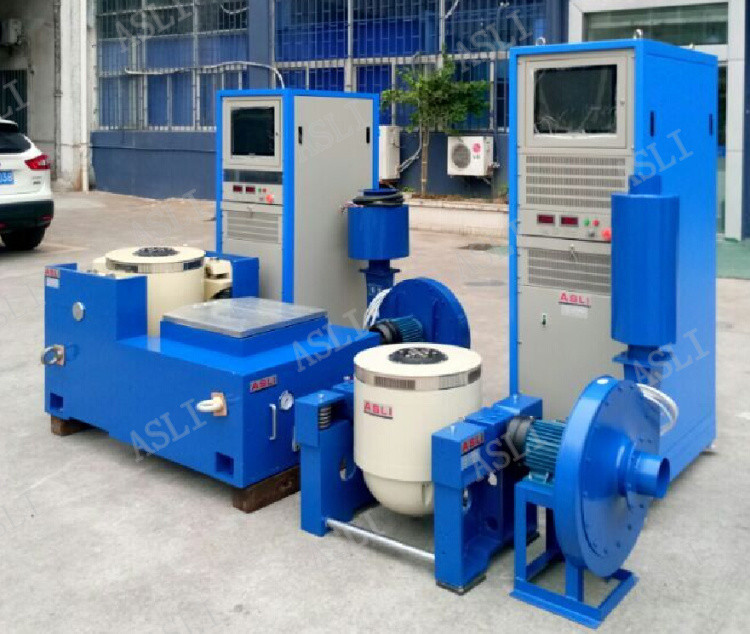

chambre ES-6.pdf d'essai de vibration

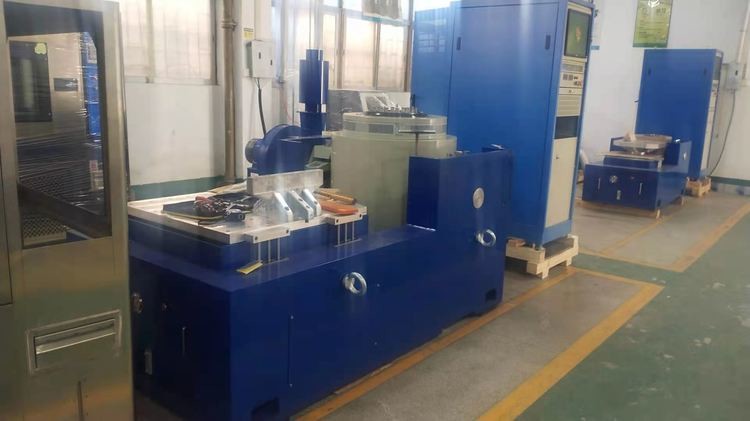

Shaker Testing Equipment With électrodynamique 600kg a évalué l'essai de vibration du rassemblement IEC61373 de force
Normes applicables :
ISTA, gigaoctet, GJB, JIS, MIL-STD, DIN, OIN, ASTM, CEI, les BS etc.
Applications principales :
Application

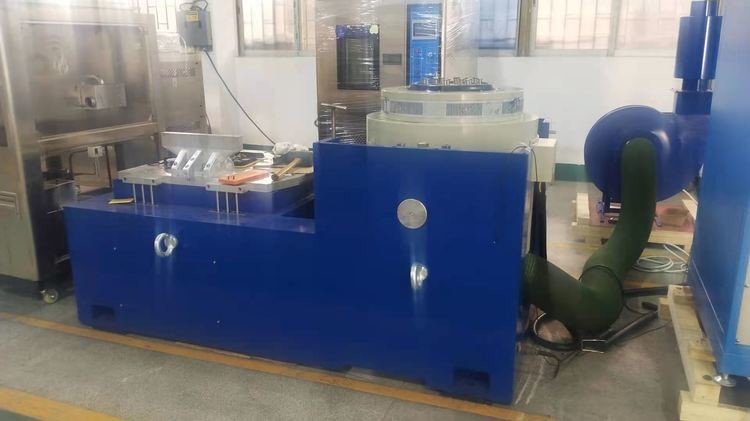

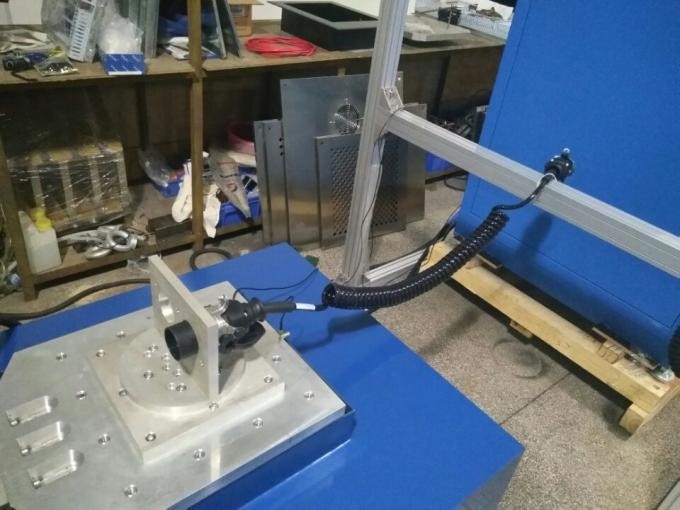

Le dispositif trembleur à haute fréquence de vibration a adopté “structure double-magnétique de circuit”, “les cercles squelettiques auto-produits d'action”, “appui aéroporté” et des “roulements à rouleaux et les conseils linéaires”, la technologie moderne avancée “d'isolement de tourillon” et la technologie spéciale, peuvent être accomplis essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplis par (moitié - sinus) l'essai classique de spectre d'impulsion et de réponse de choc. Il très utilisé dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
(1) force évaluée : force 6000N de sinus ; force aléatoire 6000N ; force 12000N de choc ;
(2) plage de fréquence : 5Hz à 3500Hz, à frèquence fixe, champ dans les deux sens, sinus, aléatoire, choc
mode de Champ-fréquence (de 3) : linéaire, logarithmique, champ dans les deux sens, à frèquence fixe
(4) fois de Champ-fréquence : 1 à 32767
temps de Champ-fréquence (de 5) : 1-3600mins à frèquence fixe/simple, courbes de champ-fréquence peut être montré.
(6) Max. Acceleration 1000m/s2 (non charge)
(7) Max Load 180Kg
(8) Max. Displacement : 25mm pp (non charge), double crête
déplacement d'impact (de 9) : 25 millimètres
(10) poids de bobine mobile : 6.5kg
(11) directions de vibration : verticale
vague de vibration (de 12) : sinus, aléatoire, choc
diamètre (de 13) de la bobine mobile : Φ230 millimètre
dimension de système de vibration (de 14) (millimètre) : W850xH750xD550mm
(15) poids de système de vibration : 590kg

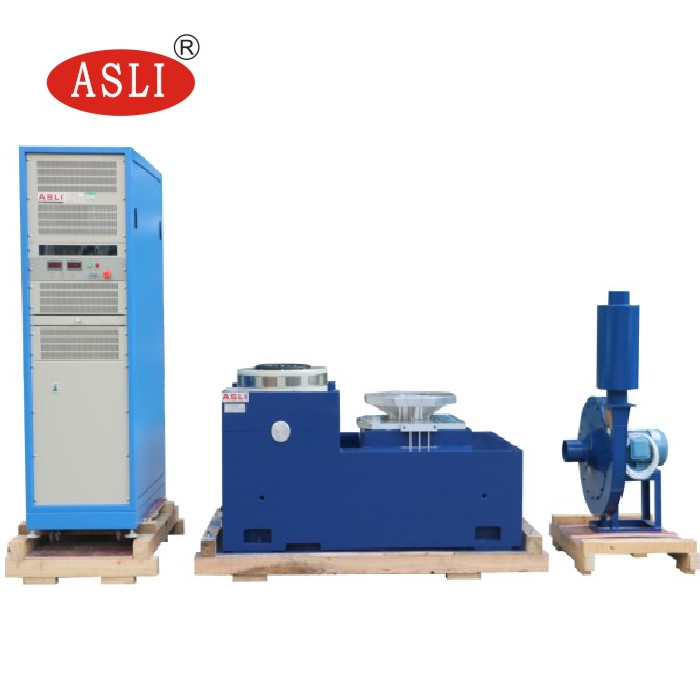

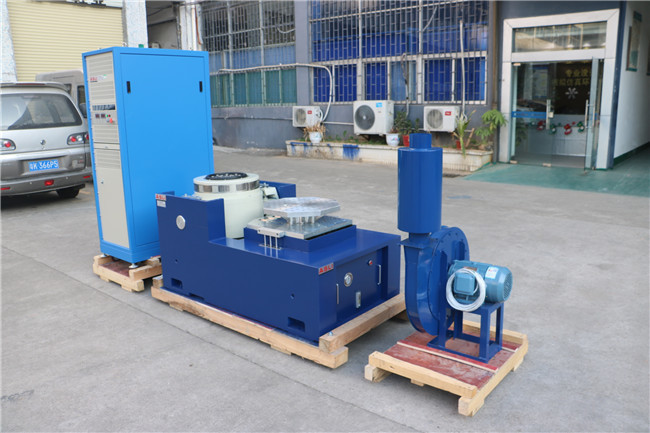

2-2 détails de composants de vibration
(1) ensemble du générateur 1 de vibration
ensemble du contrôleur 1 de vibration (de 2)
ensemble de la chambre 1 de connexion de communication (de 3)
(ensemble de l'amplificateur de puissance 4) DA-6 1
PC de la puissance 1 d'excitation (de 5)
conducteur Software (de 7) 1 ensemble
(8) ensemble du système de refroidissement 1
(9) ensemble industriel de l'ordinateur 1
Paramètres techniques :
| Nom | Appareil de contrôle de emballage de Tableau de vibration/Tableau de vibration pour des pièces d'auto | ||||||||
| Modèle | Force évaluée de sinus (n) | Force aléatoire évaluée (n) | Plage de fréquence (hertz) | Accélération évaluée (m/s2) | Vitesse nominale (m/s) | Déplacement évalué (pp) millimètre | Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimension de la bobine mobile (millimètres) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
