Grand essai électrodynamique de la méthode 213 de Shaker Meet MIL-STD-202 de vibration du déplacement 100mm
Product Details
| norme d'essai: | MIL-STD-202 Méthode 213 | Déplacement: | 100 mm |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Le pouvoir: | Numéro de téléphone |
| Certificat: | La norme ISO 9001 déclare:2008 | Matériau d'emballage: | Étui en bois poly |
| Vibration: | 3 Axe | Force de vibration: | Personnalisé |
| Taille de la table: | Pour les véhicules à moteur | Charge maximale: | 300 kilos |
| Mettre en évidence |
CE électrodynamique de dispositif trembleur de vibration,Dispositif trembleur électrodynamique de vibration de l'axe 3,100mm Shaker Table électrodynamique |
||
Product Description
équipement d'essai de vibration ES-20.pdf
Électrodynamique à grande vitesse à 100 mm de déplacement répond à la méthode 213 de la norme MIL-STD-202
Les normes applicables sont les suivantes:MIL-STD, DIN,MIL-STD-202 méthode 213,ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.
Application du projet
ASTM D4728 Test de vibration aléatoire des shakers dynamiques Test de choc aléatoire des sinus, qui sont principalement utilisés pour l'environnement d'essai des vibrations et des chocs du produit, l'essai de dépistage du stress environnemental, l'essai de fiabilité, des essais peuvent être nécessaires pour l'aérospatiale, les communications,électronique, électrique, des communications, des appareils électroménagers et autres domaines des produits.Il s'agit d'une plateforme de test qui répond à toutes sortes de spécifications de test et peut être exécutée, y compris IEC, MIL-STD, JIS, ASTM et autres spécifications.
Paramètre du shaker d'essai par vibration:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale (m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Coils de déplacement (mm) |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques du produit
* Système de suspension flexible et guidage en ligne droite, forte capacité de support, bonne performance de guidage et grande stabilité.
* La rigidité statique de l'airbag de charge centrale est grande, la rigidité dynamique est faible, la capacité de support est forte et les performances dynamiques sont excellentes.
* Diagnostic rapide par auto-examen et protection de la chaîne, sécurité et fiabilité élevées;
* Le dispositif d'isolation et d'amortissement des airbags rend le vibrateur exempt de fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
* prévoir une utilisation différente des plateformes d'expansion horizontale et verticale;
* Il peut être utilisé avec toutes sortes de régulateurs de vibrations et son fonctionnement est simple.

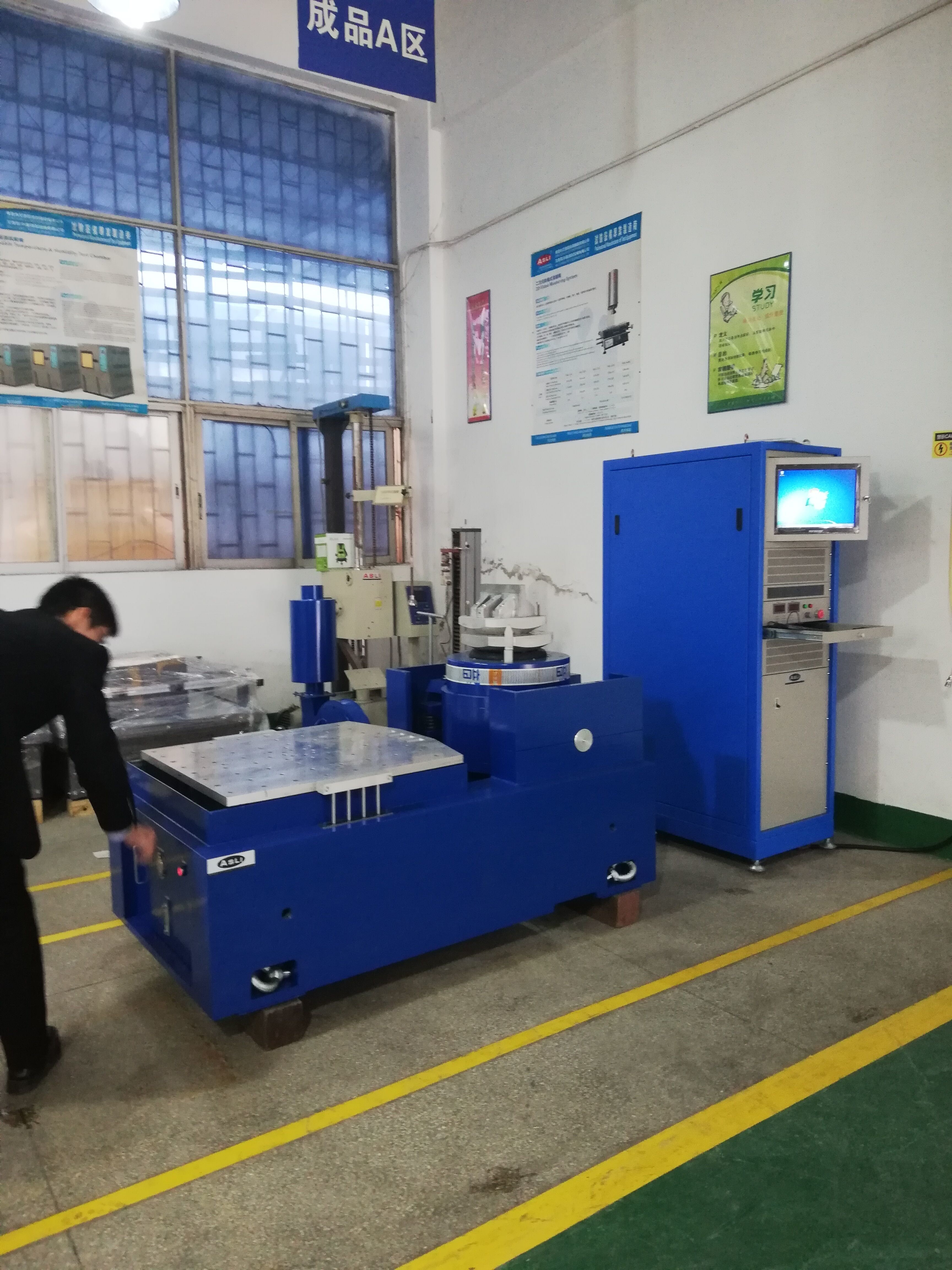

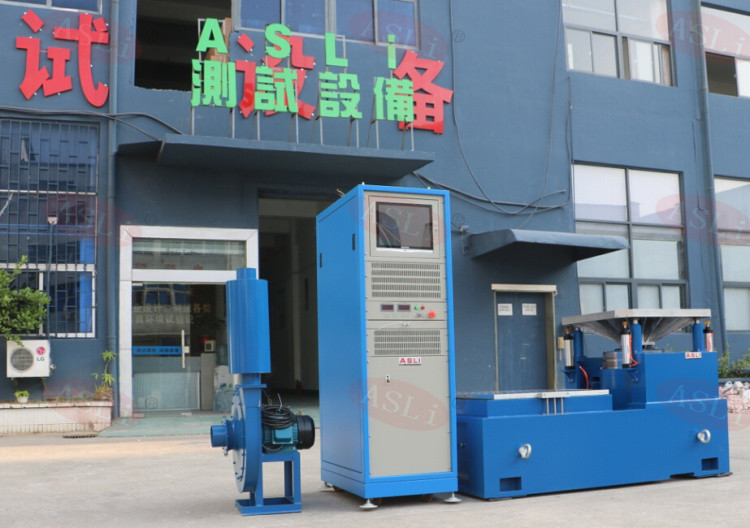

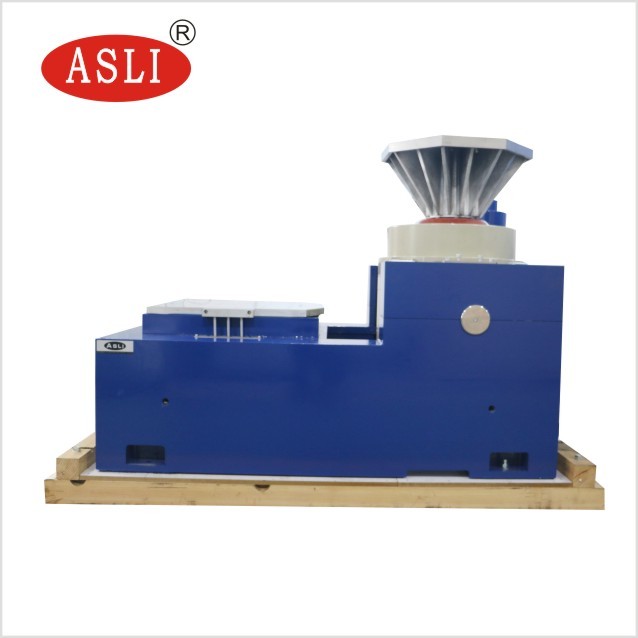

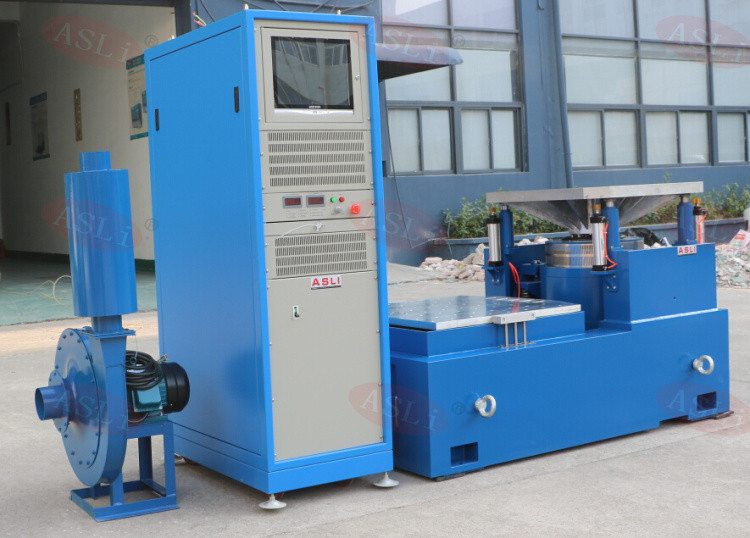

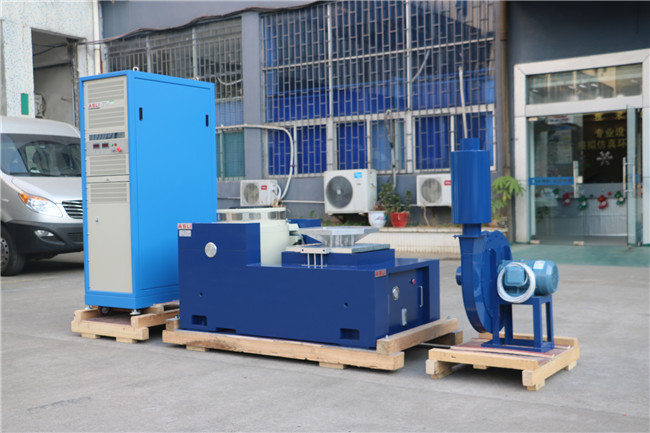

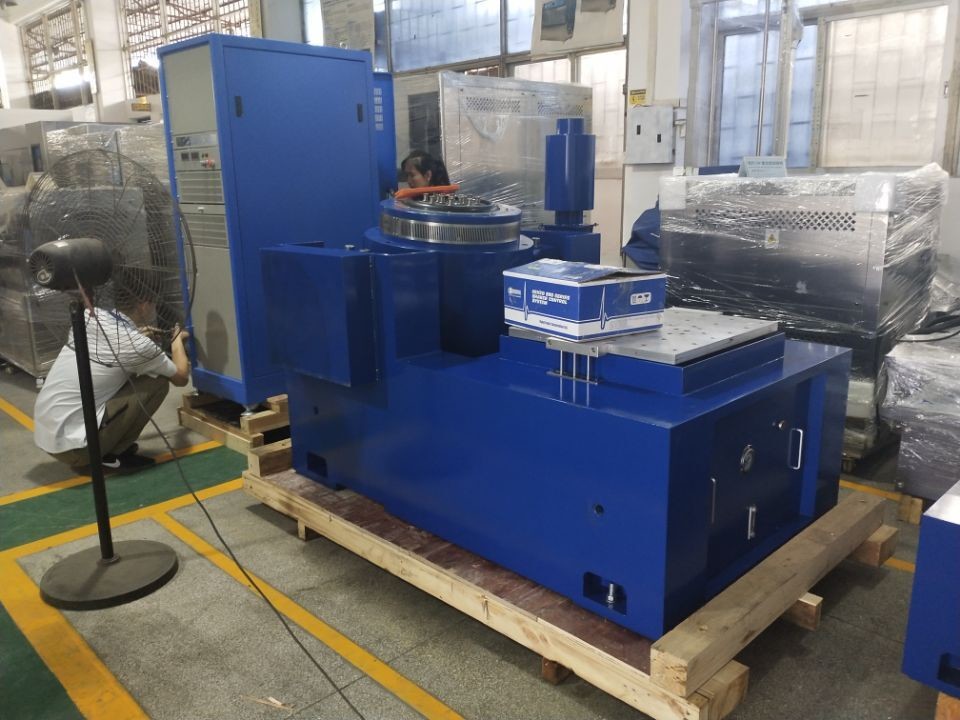

Des photos pour référence:
Visite des clients ASLI:
Si vous avez besoin de plus d'informations surLe système d'échappement électrodynamique de 100 mm répond à la méthode MIL-STD-202 213 test, n'hésitez pas à me contacter.
