Vibration aléatoire Shaker Tester Customized d'intégrité de force de paquet d'ISTA/ASTM
Product Details
| Application: | matériel, pièces automobiles, emballage, produits ménagers | Tension: | 380V |
|---|---|---|---|
| Service après-vente assuré: | Support technique vidéo, support en ligne, ingénieurs disponibles pour entretenir les machines à l&# | Industries applicables: | industrie de défense, civil, appareils électroniques, automobile, pièces détachées, électronique, av |
| Nom du produit: | système d'essai de vibration | Force du secoueur: | 60 kN |
| Convient pour: | Articles de chargement maximum de l'essai 500kgs | Gamme de fréquences: | 3 à 2800 Hz |
| Mettre en évidence |
Essai de vibration de paquet d'ASTM,essai de vibration du paquet 380V,Dispositif trembleur à haute fréquence de vibration d'ISTA |
||
Product Description
Ce testeur de secoueur de vibrations aléatoires personnalisé est conçu pour évaluer l'intégrité de la résistance des emballages conformément aux normes ISTA et ASTM. Il fournit un moyen technique fiable pour valider les performances de l'emballage tout au long du cycle de distribution.
Le système vous aide à atteindre les objectifs suivants dans votre programme de test d'emballage :
- Authentifier l'adéquation aux applications finales
- Aider à résoudre les problèmes de conception d'emballage actuels
- Identifier les économies potentielles sur les matériaux et les processus d'emballage
- Fournir un moyen technique de comparer objectivement les options d'emballage
- Déterminer ou vérifier que les exigences d'une spécification, d'une réglementation ou d'un contrat sont satisfaites
- Fournir des données standard pour la documentation d'assurance qualité
- Fournir des preuves pour la responsabilité du fait des produits, les brevets ou les revendications de produits
- Prédire les performances d'un emballage pendant la distribution et l'utilisation par vos clients
Pour nous aider à recommander le modèle le plus adapté à votre application, veuillez préparer les détails suivants et les envoyer avec votre demande :
- Description du spécimen
- Masse de test du spécimen
- Dimensions du spécimen
- Profil de test (si disponible)
- Accélération maximale du test
- Direction du test : axes X, Y, Z ou direction Z uniquement
Télécharger : Stand de test de vibration haute fréquence ES-30 (PDF)
| Spécification du système | |
|---|---|
| Modèle du système | ES-60 |
| Plage de fréquences (Hz) | 3 ~ 2800 |
| Force nominale — Sinus (N) | 60000 |
| Force nominale — Aléatoire (N) | 60000 |
| Force nominale — Choc (N) | 120000 |
| Accélération maximale — Sinus (m/s²) | 1000 |
| Accélération maximale — Aléatoire (rms m/s²) | 1000 |
| Accélération maximale — Choc (m/s²) | 2000 |
| Vitesse maximale — Sinus (m/s) | 1.8 |
| Vitesse maximale — Choc (m/s) | 1.8 |
| Déplacement maximal — Course maximale (mm p-p) | 51 |
| Masse de la bobine mobile | 50 kg |
| Dimension de la bobine mobile | Dia 450 mm |
| Charge maximale | 750 kg |
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (mm p-p) | Charge max. (kg) | Bobine mobile (kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemple de profil de test de vibration aléatoire
- Structure dynamique bien conçue, avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Roulements à rouleaux de tige de culbuteur avec rigidité composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- La technologie avancée du système mobile assure une grande fiabilité du cercle dynamique.
- La nouvelle conception du conduit améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du roulement avec un faible effet de ballon, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.

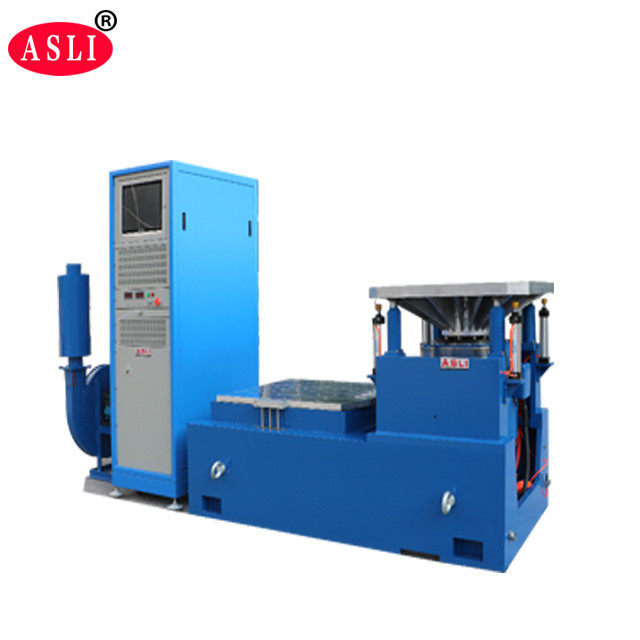

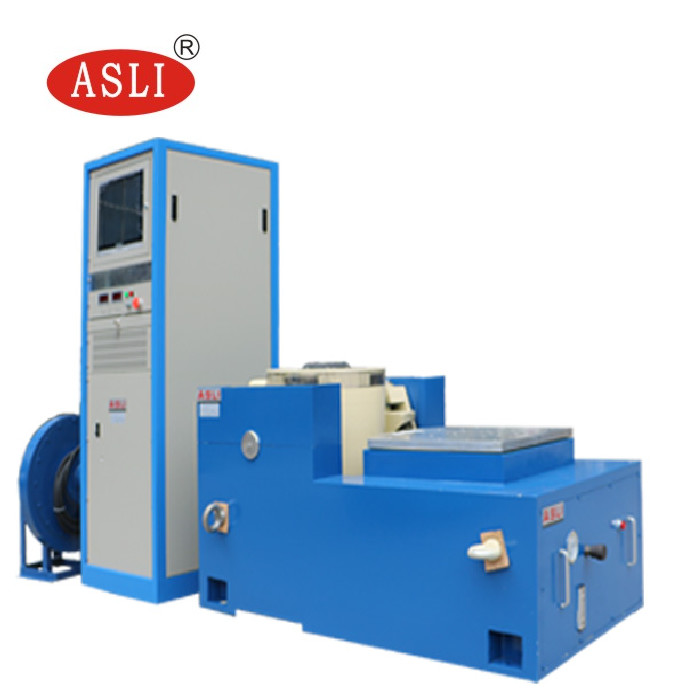

Paramètres techniques de la table vibrante horizontale (test des axes X, Y)
Paramètres techniques de la table vibrante verticale (test de l'axe Z)
Visite client chez ASLi Company
Product Highlights
Testeur de vibrations ISTA/ASTM avec force de 60 KN, plage de 3 à 2 800 Hz et charge maximale de 500 kg. Dispose d'une conception durable à deux circuits magnétiques, d'une haute fiabilité et d'un refroidissement amélioré. Offre des options personnalisées, un support après-vente mondial et répond aux normes internationales en matière de tests d'intégrité des emballages.
Employez le CE dynamique à haute fréquence amical de Shaker System de vibration diplômée
Agitateur de vibrations haute fréquence certifié CE avec force sinusoïdale de 3 000 N, 3 à 3 500 Hz, accélération de 100 g, tests verticaux et horizontaux. Comprend un circuit magnétique double, un refroidissement avancé et une isolation par tourillon. Idéal pour les tests de batteries et de LED avec des options personnalisées disponibles.
Chambre de essai d'humidité environnementale de la température de contrôle programmable de -70~200C
Chambre d'humidité programmable de 408 L, -70 ~ 200 °C, 20 ~ 98 % HR. Acier inoxydable SUS#304, marqué CE, testé SGS. Compresseur Tecumseh français, interface USB, OEM disponible. Idéal pour les tests de LED, de batteries et d'électronique.
L'OEM/ODM a accepté l'équipement d'essai de Tableau de vibration pour les instruments optiques
Table vibrante OEM/ODM pour instruments optiques : force sinusoïdale 3000N, 3-3500Hz, 1,6 m/s, verticale/horizontale. Double circuit magnétique, isolation par ressort pneumatique, conforme MIL-STD-810F/G. Idéal pour les tests de durabilité en laboratoire.
Machine aléatoire d'essai de vibration pour des condensateurs et l'application des véhicules à moteur
La machine de test de vibrations aléatoires ES-20 offre une force sinusoïdale de 20 000 N, une plage de 3 à 2 500 Hz, une charge de 300 kg, des tests sur les axes X/Y/Z pour les condensateurs et l'utilisation automobile. Certifié CE, fabricant depuis 28 ans, emballages en contreplaqué pour l'exportation.
Veuillez utiliser notre formulaire de contact en ligne ci-dessous si vous avez des questions, notre équipe vous répondra dans les plus brefs délais.
