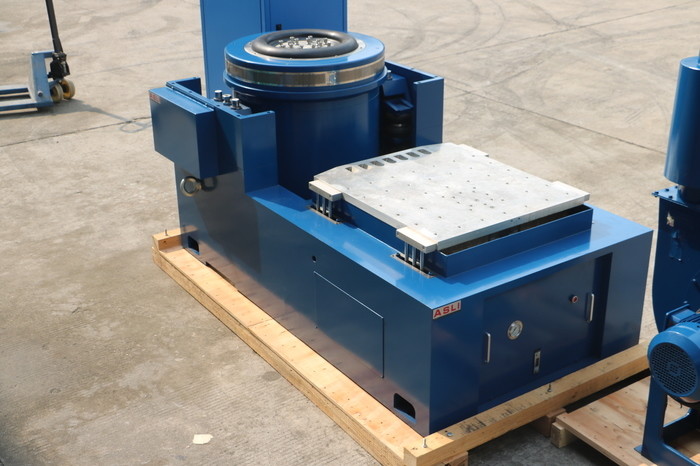

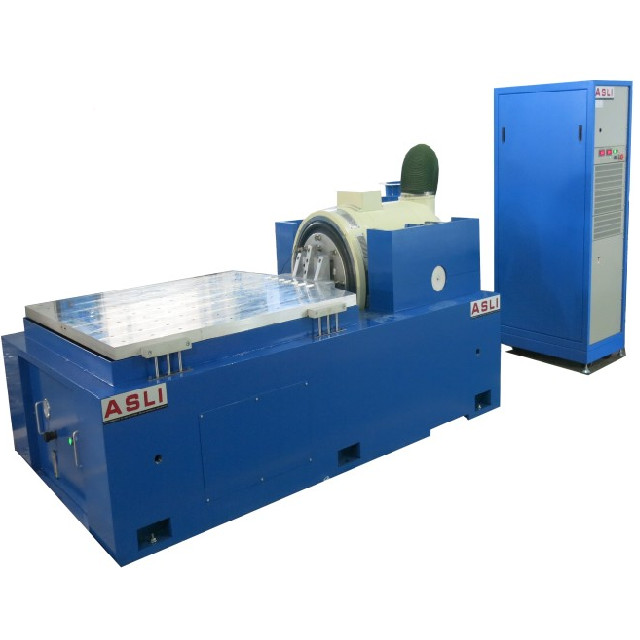

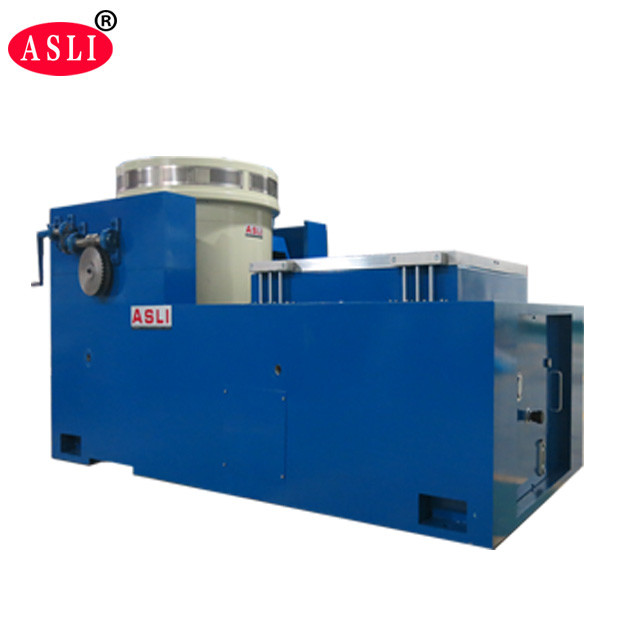

Appareil de contrôle mécanique de Shaker Table Vibration Machine Electrodynamics de 3 axes
Product Details
| Force sinusoïdale: | 6 000 N | Vitesse: | 10,6 m/s |
|---|---|---|---|
| Déplacement: | 25 mm | Fréquence: | 3 à 3500 Hz |
| chargement: | 180 kg | Accélération: | 100 g |
| Armature: | 230 mm | ||
| Mettre en évidence |
6000N Shaker Table mécanique,Shaker Table mécanique électrodynamique,Dispositif trembleur électrodynamique mécanique de vibration |
||
Product Description
Le vibrateur à haute fréquence adopte des technologies modernes avancées, y compris une structure à double circuit magnétique, des cercles d'action auto-générés, un support aérien,roulements à rouleaux et guidage linéaireIl est capable d'effectuer des tests de vibration sinusoïdale à trois axes X, Y et Z et des tests de vibration aléatoire à large bande.ainsi que les tests classiques (à demi-sinus) d'impulsion et de spectre de réponse aux chocsCet équipement est largement utilisé dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Force nominale:Force sinusoïdale 6000N; force aléatoire 6000N; force de choc 12000N
- Plage de fréquence:5 Hz à 3500 Hz
- Mode de fréquence de balayage:Linear, logarithmique, balayage avant et arrière, fréquence fixe
- Temps de balayage à fréquence:1 à 32767
- Temps de balayage en fréquence:Fréquence fixe/single 1 ‰ 3600 min; des courbes de fréquence de balayage peuvent être affichées
- Accélération maximale:1000 m/s2 (sans charge)
- Max. charge:180 kg ou plus
- Max. déplacement:25 mm p-p (sans charge), double sommet
- Le déplacement d'impact25 mm
- Poids de la bobine de déplacement:6.5 kg
- Directions de vibration:Verticale
- Vague de vibration:Sine, aléatoire, choc
- Diamètre de la bobine en mouvement:Φ230 mm
- Dimension du système de vibration (mm):Les mesures de sécurité doivent être appliquées conformément à l'annexe I.
- Poids du système de vibration:590 kg

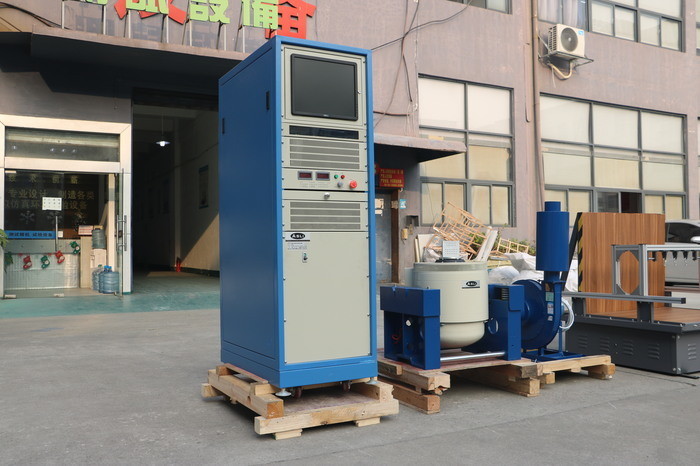

- Générateur de vibrations 1 jeu
- Régulateur de vibration 1 jeu
- Chambre de connexion de communication 1 ensemble
- Amplificateur de puissance DA-6 1 jeu
- Puissance d'excitation 1 pc
- Logiciel de pilotage 1 jeu
- Système de refroidissement 1 jeu
- L'ordinateur industriel 1 jeu
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Note: le modèle ES-6 est mis en évidence comme la configuration principale.
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- La conception de deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Les roulements à rouleaux Rocker Rod avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de roulement de la table de vibration et améliorent les performances à basse fréquence.
