équipement d'essai de vibration ES-20.pdf
Machine d'essai des vibrations horizontales et verticales de type électromagnétique à haute fréquence
Quel est le principe de fonctionnement du vibrateur?
Le principe de fonctionnement du testeur de vibrations est similaire à celui d'un haut-parleur par lequel un conducteur électrique est déplacé par l'action d'une force électromagnétique dans le champ magnétique.La force d'accélération de la pièce en mouvement est générée par l'équilibre entre le courant d'entraînement et le flux magnétiquePar conséquent, en contrôlant le courant d'entraînement, on peut contrôler le générateur de vibrations.
Système d'essai des vibrations électromagnétiques par choc aléatoire sinusoïdal:Le produit doit être présenté à l'essai conformément à l'annexe I du règlement (CE) no 1907/2005.
Système d'essai des vibrations électromagnétiques par choc aléatoire sinusoïdal:Il s'agit d'un projet de recherche et d'élaboration qui vise à améliorer la qualité de l'information et à améliorer la qualité de la vie.
Paramètre du shaker d'essai par vibration:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale (m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Coils de déplacement (mm) |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Système d'essai des vibrations électromagnétiques par choc aléatoire sinusoïdal Caractéristiques du produit

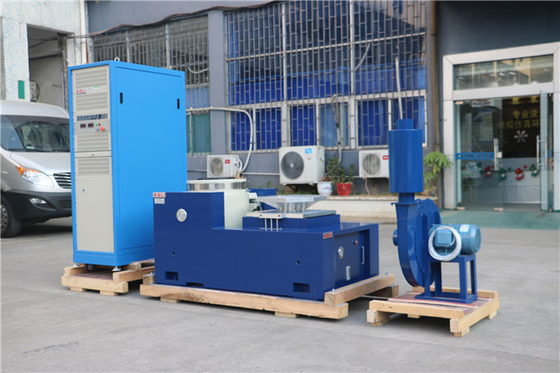

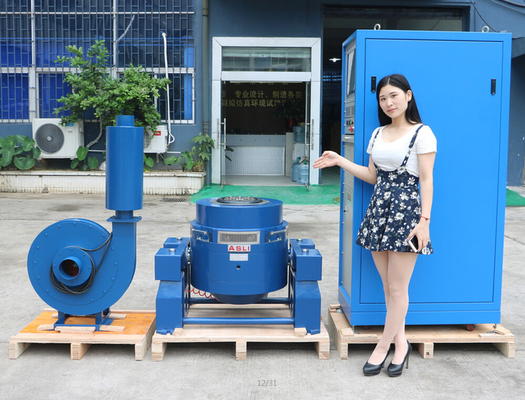

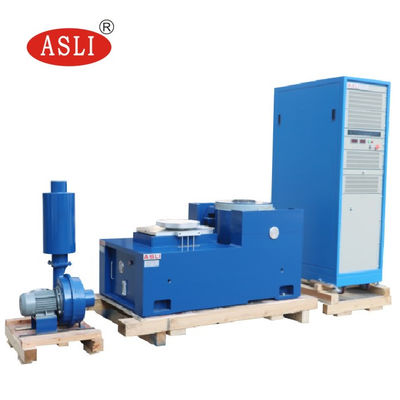

Des photos pour référence:

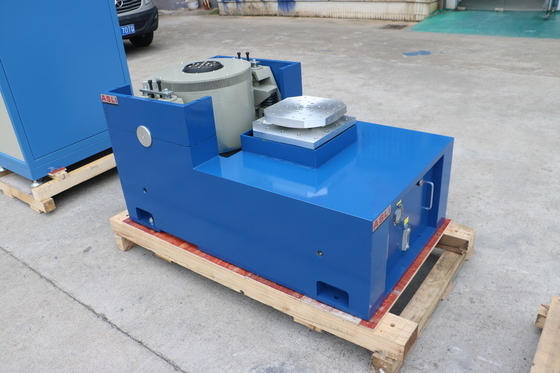

Tableau d'expansion horizontale:
Les clients visitent la société ASLI:
Service à l'étranger:
Si vous avez besoin de plus d'informations surMachine de test de vibration horizontale et verticale de type électromagnétique à haute fréquence, n'hésitez pas à envoyer vos demandes.
