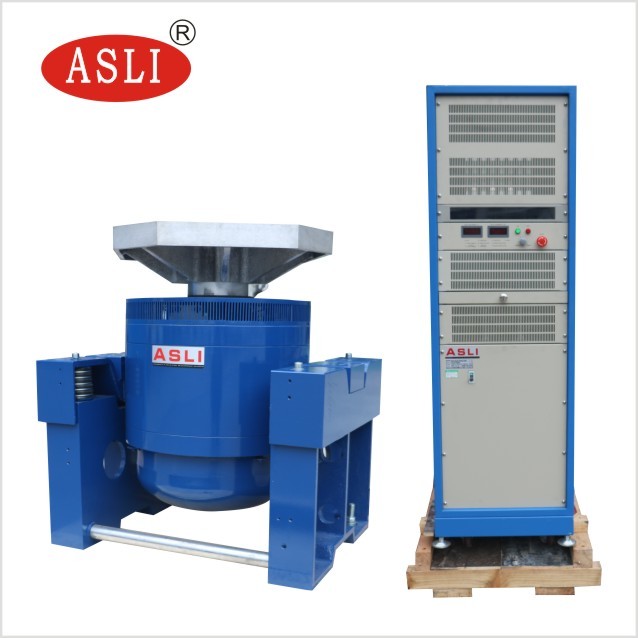

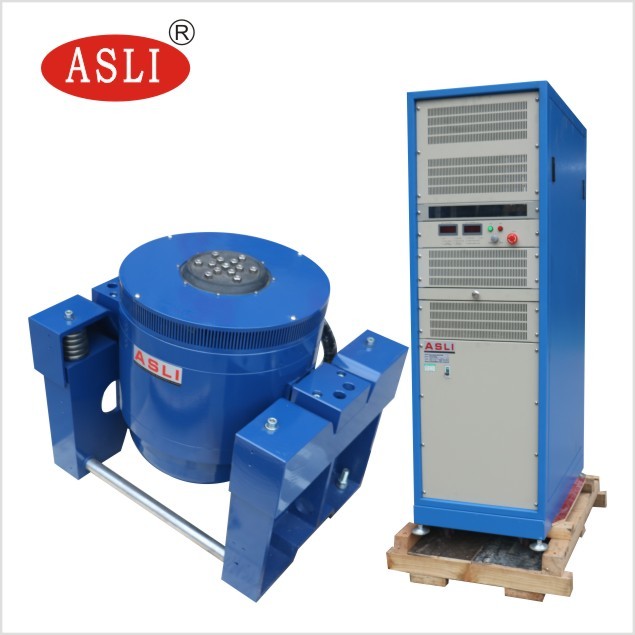

Machine aléatoire d'essai de vibration pour des condensateurs et l'application des véhicules à moteur
Détails du produit
| force sinusoïdale: | 20000N | Gamme de fréquence: | 3hz à 2500hz |
|---|---|---|---|
| Vitesse: | 1,8 m/s | Directement: | X, Y, Z |
| enroulement en mouvement: | 30 kg | Charger: | 300KG |
| Mettre en évidence |
machine d'essai de vibration 2500hz,machine d'essai de vibration 20000N,Banc d'essai de vibration de condensateurs |
||
Description du produit
La machine d'essai de vibrations aléatoires de la série ES est un système de test de vibrations électrodynamiques haute performance conçu pour les condensateurs, les composants automobiles et autres applications de précision. Elle offre des tests de vibrations sinusoïdales et aléatoires à large bande fiables sur les axes X, Y et Z.
Avec plus de 28 ans d'expérience, ASLi est un fabricant établi spécialisé dans les équipements de test environnemental de simulation, les vibrations mécaniques et les machines de test de choc. Notre testeur de vibrations électrodynamique numérique de type ES-20 et notre machine d'essai de vibrations à haute fréquence sont des produits phares qui ont obtenu la certification CE.
Emballage : Film PP d'abord, puis mousse de 10 mm entre la machine et le caisse, avec une caisse standard en contreplaqué d'exportation à l'extérieur.
| Modèle |
Nominal Sinus Force (N) |
Nominal Aléatoire Force (N) |
Fréquence Plage (Hz) |
Nominal Accélération (m/s²) |
Nominal Vitesse (m/s) |
Nominal Déplacement (p-p) mm |
Max. Charge (Kg) |
Mobile Bobine (Kg) |
Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Squelette dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- La conception à double circuit magnétique assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de tige à culbuteur avec rigidité composite droite et orientée vers l'importation pour une excellente capacité de charge excentrique.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- Le système de mouvement à technologie avancée assure une haute fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du roulement avec un faible effet de ballon, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.

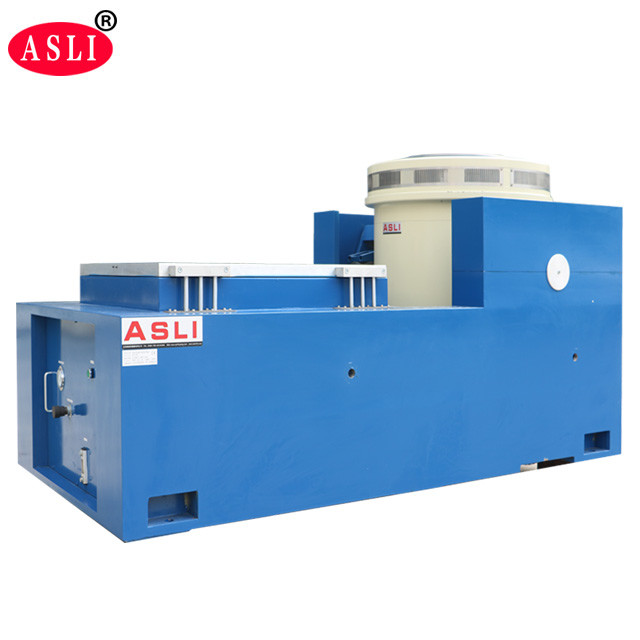

| Modèle | Taille du banc (mm) | Plage de fréquence (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banc rond) | 220 | 350 | Φ1200 |

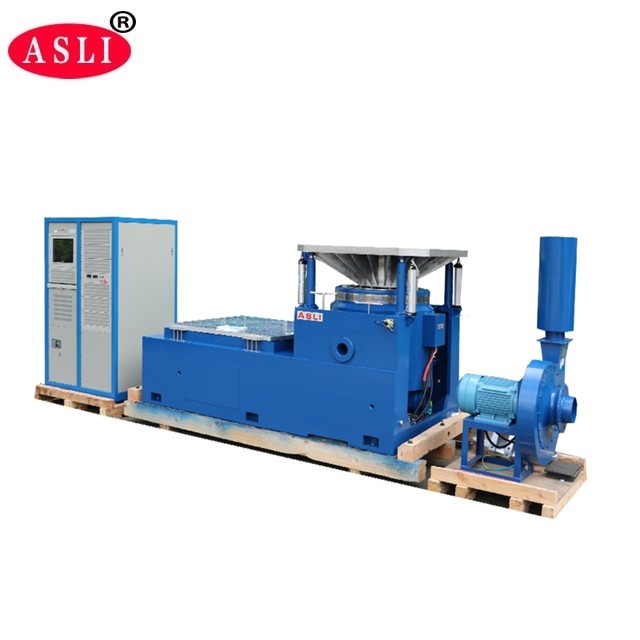

Le testeur de vibrations électrodynamique numérique ES-20 et la série de machines d'essai de vibrations à haute fréquence adoptent des technologies avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation de tourillon. Ces systèmes peuvent effectuer des tests de vibrations sinusoïdales sur 3 axes X, Y, Z et des tests de vibrations aléatoires à large bande, ainsi que des tests d'impulsions classiques (demi-sinus, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
Si vous avez des questions sur nos testeurs de vibrations verticaux et horizontaux, n'hésitez pas à nous contacter. Nous sommes heureux de vous aider.
Points forts du produit
La machine de test de vibrations aléatoires ES-20 offre une force sinusoïdale de 20 000 N, une plage de 3 à 2 500 Hz, une charge de 300 kg, des tests sur les axes X/Y/Z pour les condensateurs et l'utilisation automobile. Certifié CE, fabricant depuis 28 ans, emballages en contreplaqué pour l'exportation.
