Épreuve de vibration à haute fréquence ES-30.pdf

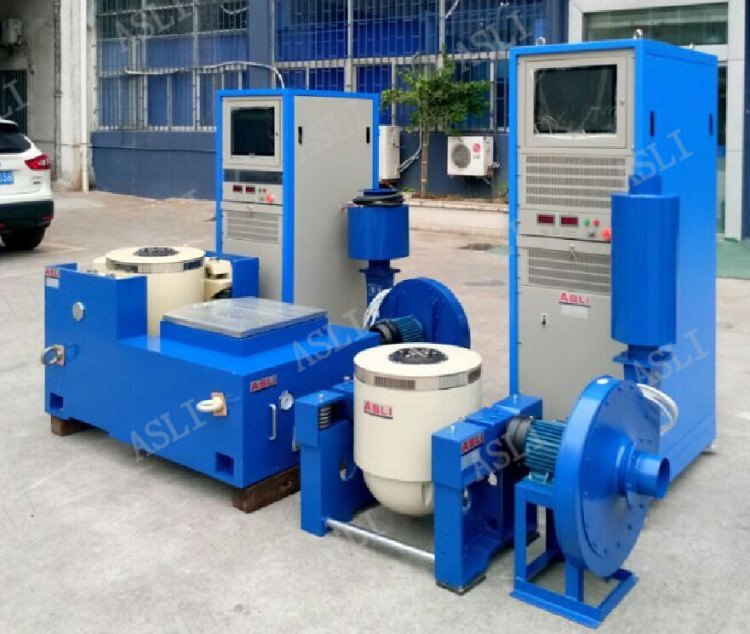

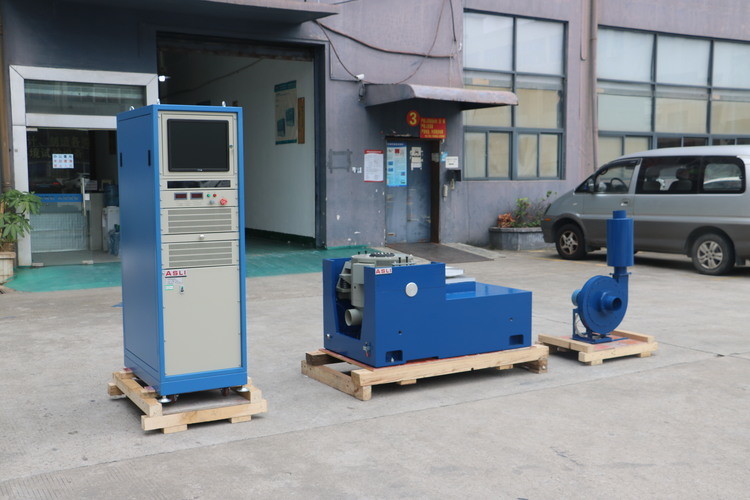

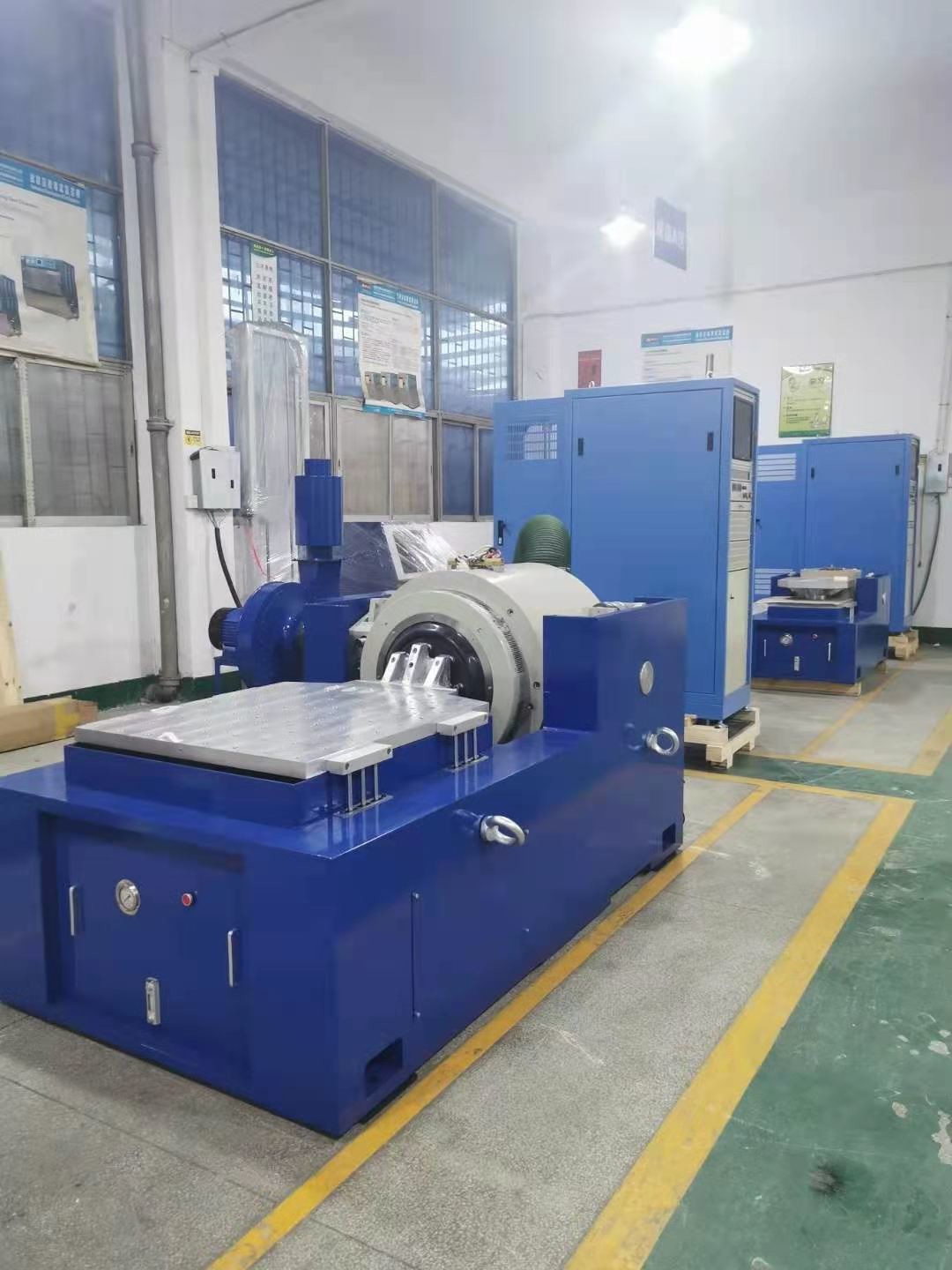

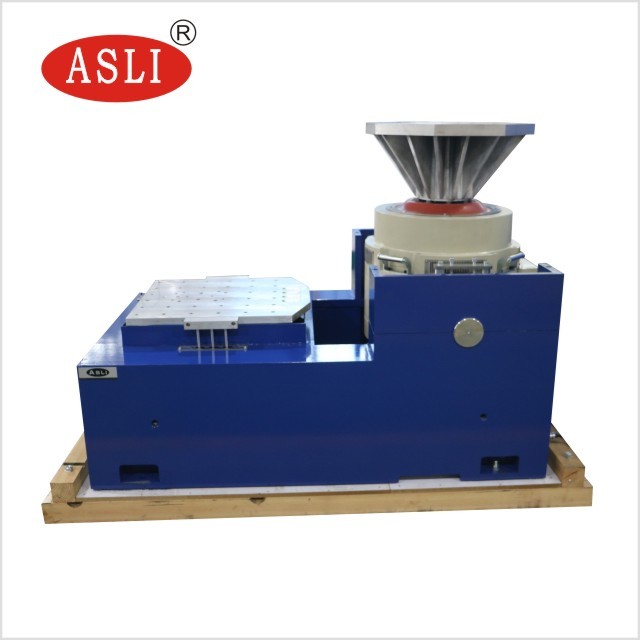

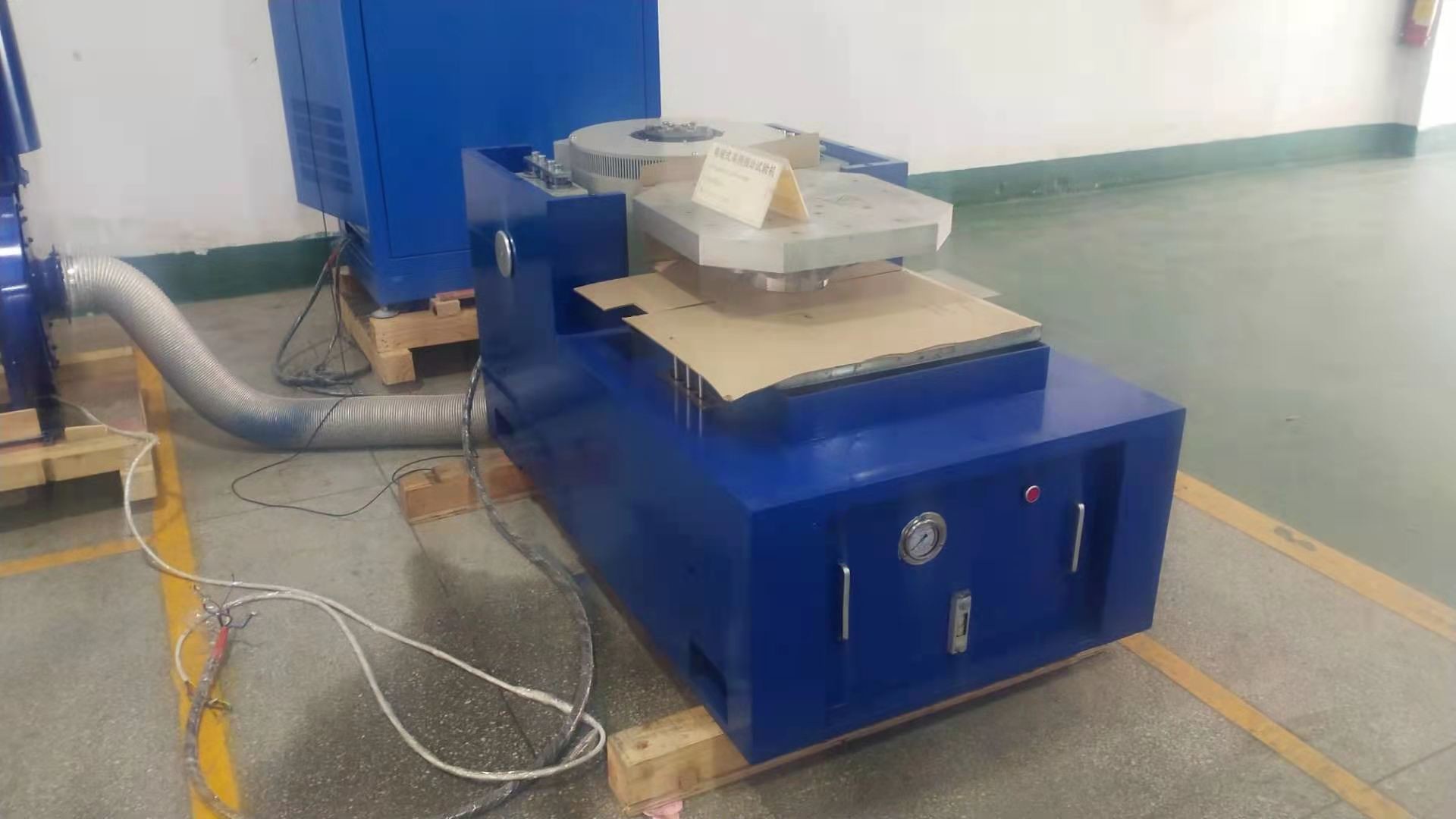

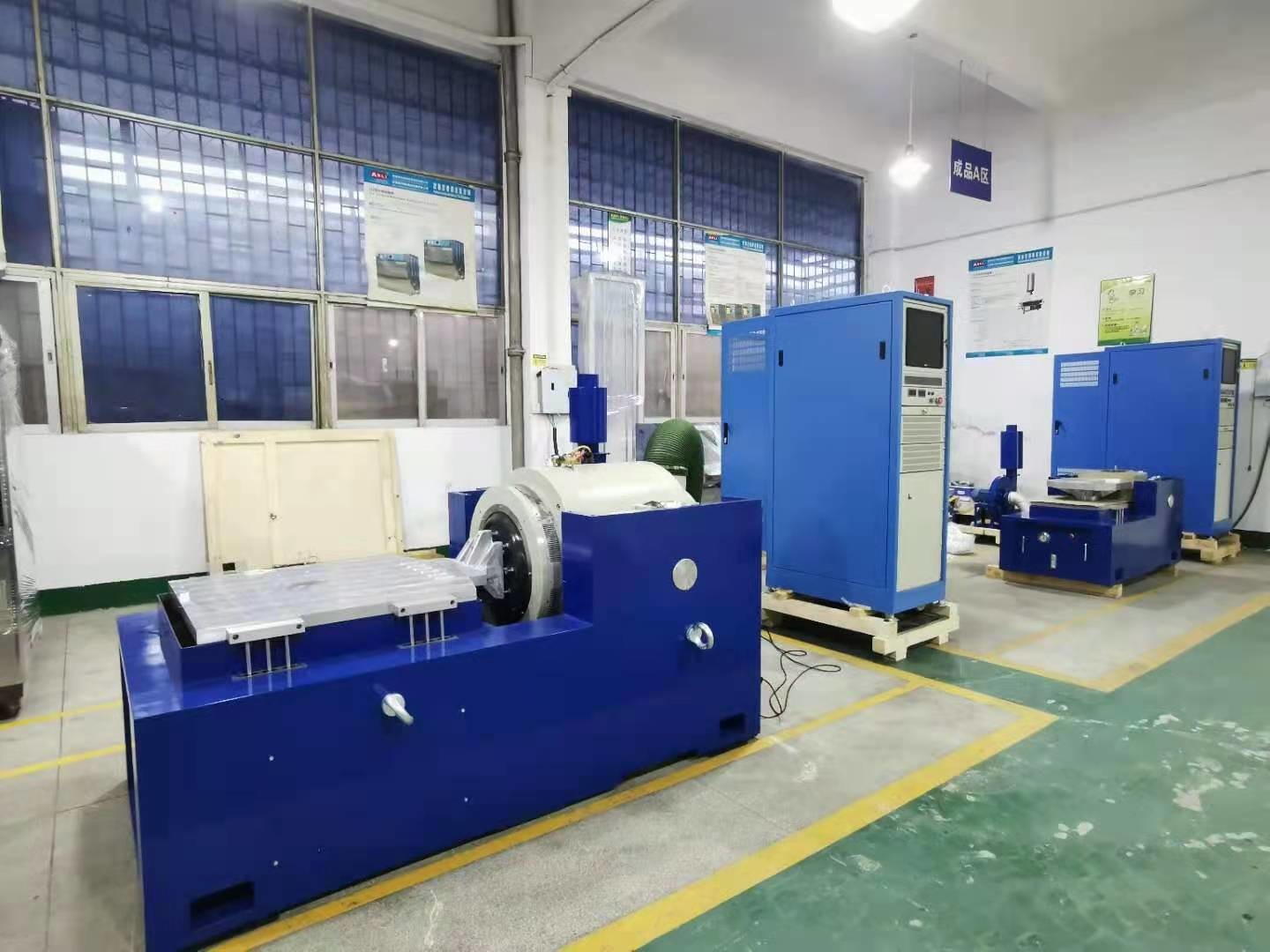

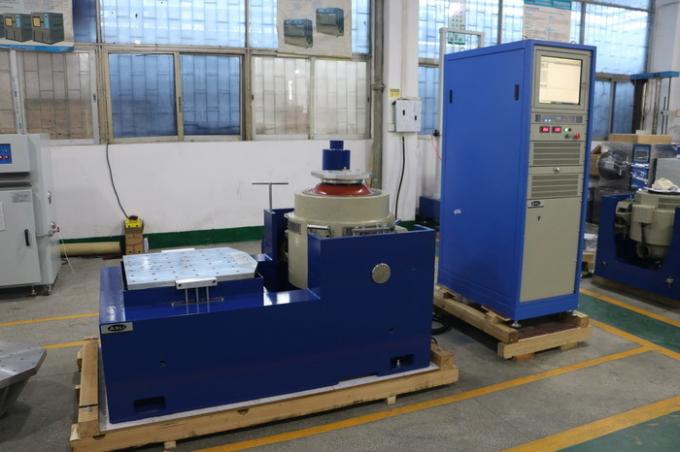

Système de test de vibration à haute fréquence de 2000 Hz avec grande bobine mobile
Le système de test de vibration à haute fréquence est largement utilisé dans les domaines de la défense nationale, des armes, de l'aviation, des vols spatiaux, des communications, de l'électronique, des appareils électriques,appareils de transport et ménagers.
Selon les exigences, il peut fournir aux utilisateurs un équipement d'essai complet dans plusieurs environnements tels que le climat et la mécanique.
Les normes suivantes sont en vigueur: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, etc.
le système d'essai de vibration simuler l'environnement de vibration dans des conditions de laboratoire et tester le
la résistance aux chocs ainsi que la fiabilité des différentes applications d'essais de vibration.
Il simule l'environnement de vibration dans des conditions de laboratoire et teste la résistance à l'impact ainsi que la fiabilité de diverses applications de test de vibration.à l'aide d'un système d'essai par vibrationIl est essentiel pour l'assurance de la qualité des produits, mais il est également nécessaire de mettre en œuvre des simulations de reproduction de la recherche sinusoïdale, aléatoire, résonante et résidence, des chocs classiques et des modèles routiers, etc.recherche et développement de nouveaux produits.
Les spécifications
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale (m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Coils de déplacement (mm) |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Consultation technique: méthode d'essai, planification et suggestion du laboratoire.
Sélection des équipements: schéma de sélection, FAQ.
Système d'essais de produits.
Communication avec le client et rapport d'étape.
Service après-vente
Formation technique: fonctionnement de l'équipement, maintenance quotidienne, diagnostic et dépannage des défauts courants.
Assistance technique: des services payants spéciaux sont fournis en fonction des besoins du client.
Si vous avez besoin de plus d'informations surSystème de test de vibration à haute fréquence de 2000 Hz avec grande bobine mobile, n'hésitez pas à envoyer vos demandes.
